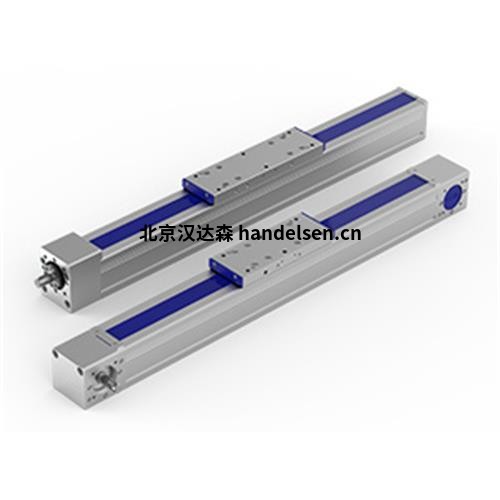

HSB Automation HSB Beta 40機械線性單元

我們的機械線性單元 HSB-beta 是線性模塊中的經典之作?？梢哉f(shuō)，它們代表了我們 HSB Automation GmbH 成功的基石，并且自 1996 年以來不斷開發和擴展，包括尺寸和設計。

每個 HSB-beta 線性單元的基礎都是鋁型材，該型材是針對各自的尺寸及其應用領域專門開發的。

HSB-beta 線性單元目前有 11 種尺寸可供選擇 - 從 HSB-beta  40 到 HSB-beta  180。為了滿足不同的實際要求，使用了不同的導軌和驅動器型號。

應用領域：適用于輕、中等進給力，相當長的行程。對于低到中等精度，我們使用同步帶作為驅動部件。它在 ZRS/ZSS 版本中用作旋轉齒形帶，或在帶有從動托架的 ARS/ASS 版本中與 Omega 驅動器一起使用。

帶有旋轉齒形帶和型材末端驅動器的 ZRS/ZSS 版本適用于所有標準應用，具有相當固定的型材和移動滑架，可達到較大的行程距離。

ARS/ASS 版本主要用于型材作為懸臂移動而托架靜止的情況。該單元專門用作多軸系統中的 Z 軸。但它的使用對于非常長的裝置也有意義，因為所使用的齒形帶的長度較短意味著它的拉伸也較低。

型號

HSB Beta 40

HSB Beta 50-C

HSB Beta 60-SGV-SSS

HSB Beta 70-C-ZSS-SSS

HSB Beta 80-ZSS

王亞輝 QQ：2353585188   手機：18519029373 電話：010-64714988-171 傳真：010-84786709-667 郵件：sales12@handelsen.cn

HSB Beta 40技術參數

比重[kg/m]：1.72

面積尺寸 [mm² ]：636

面積慣性矩 ly [mm4 ]：88914

面積慣性矩 lz [mm4 ]：133632

加寬阻力矩 Wy [mm³]：3762

加寬扭矩 Wz [mm³]：6678
