ZSS系列
ZSS19.200.0.6:直徑為19mm,保持扭矩范圍在3.8至700mNm之間,步距角為1.8°,防護模式為IP40,允許環境溫度-30°C至+80°C。
ZSS41.200.1.2:直徑為41mm,適用于單極或雙極控制模式,每種尺寸多達3種電機類型和3個標準繞組,可選配齒輪、電機制動器、編碼器等。
ZSS56.200.1.2:直徑為56mm,同樣具有高精度定位性能,運行平穩且噪音低,在微步進模式下可實現高分辨率定位。
ESS系列

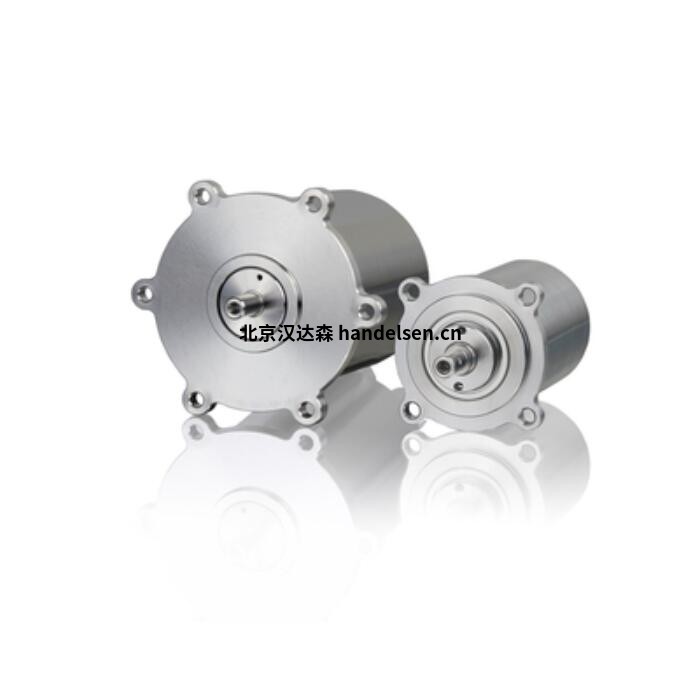

ESS45-2.200.2,5:不銹鋼外殼,防護等級IP67,使用溫度從-40到+150°C,使用環境相對濕度可達95%,保持扭矩0.15Nm,適用于食品和飲料、包裝機械、測量系統等多種領域。
ESS59-:直徑59mm,在惡劣環境中如氣候室、海事或化學工業等場景表現出色,具有良好的耐腐蝕性和穩定性。
ESS80-:尺寸80mm,可更換徑向密封,能在高濕度等惡劣環境下穩定工作,為設備提供可靠的動力支持。
phyBASIC系列
phyBASIC-20-1-200-0,6-4Lp-JST-200:適用于設備、機械和設備工程等領域,具有良好的運行性能和高扭矩,可在高達IP40的環境中實現快速準確地定位。
phyBASIC-42-1-200-1,5-4Lp-JST-300:在簇絨機、貼標技術、郵件和包裹處理等應用場景中表現出色,能滿足不同設備對步進電機的需求。
phyBASIC-86-1-200-5,0-4Lp-300:電機性能穩定,工藝扎實,可長期穩定運行,為設備的高效運行提供保障。
VSS/VSH系列
VSS42.200.1,2-HV-4Lp-KTC:可在高達10?¹¹hPa的真空環境中使用,耐輻射性高達10?J/kg,繞組溫度范圍從-20°C至+200°C。
Phytron步進電機特點和應用:
特點
高精度定位:如ZSS系列步進電機具有多達102,400個可接近位置,在微步進模式下,以200步電機、1/512步長分辨率和編碼器驅動,提供了極高的定位精度。
運行平穩低噪:電機設計具有最佳的幾何形狀和磁化強度,運行平穩,噪音低,典型的平穩流動電機運行使其在光學或機械精密應用中能獲得出色結果。
環境適應性強:不同系列的電機適用于各種惡劣環境。例如,ZSH系列擴展環境溫度范圍為-30至+80°C(可達100°C),且外殼堅固,防水達10mIP68選項;VSS/VSH系列可用于高達10?¹¹hPa的真空環境,抗輻射性高達10?焦耳/公斤。
控制方式靈活:通常采用微步技術,將每一步細分為更小的步驟,提高電機的分辨率和控制精度。并且配備專用的驅動器,支持多種編程和控制接口,可實現精確的步進運動及與其他系統的無縫集成。
產品豐富多樣:涵蓋多種系列型號,如ZSS系列、ESS系列、VSS/VSH系列等,各系列在不同應用場景中有獨特優勢,且可根據用戶需求選擇配備齒輪、電機制動器、編碼器、第二軸、散熱器、聯軸器等附件。
應用
工業自動化:在標簽或包裝機、設備制造等領域廣泛應用,如在自動進樣系統中精確控制樣品托盤的移動和定位。
光學與測量技術:用于激光或顯微鏡中定位敏感透鏡等高精度定位場景。
機器人技術:在機器人的關節和運動系統中,為工業機器人、服務機器人和醫療機器人等提供高精度的位置控制和定位。
太空與真空環境:如在質譜儀中用于閥門和氣路控制、離子光學調節、檢測器定位等;為“喬托”航天器等太空任務中的儀器提供定位支持。
醫療設備:例如在外科手術機器人中,用于控制機械臂的精確運動。
主要應用:
醫學和實驗室技術
4D 超聲波掃描儀
光學和測量技術
光學測量系統
射電望遠鏡,天線技術
技術細節:
適用于單極或雙極控制模式的兩相混合式步進電機
保持扭矩從3.8到700mNm
尺寸19至56毫米
每個尺寸最多3種電機類型和3個標準繞組可選
標準步數/轉:200,步距角:1.8°
特殊步數取決于電機尺寸
最低防護模式:IP40
允許的環境溫度:-30 °C 至 +80 °C
可選:齒輪箱、電機制動器、編碼器、雙軸、散熱片、聯軸器等。
19.200.0.6型號參數舉例:
型號:19.200.0.6
電流:0.6A
電阻:1.85Ω
電感:0.55mH
保持轉矩:3.8mNm
制動扭矩:0.9mNm
轉動慣性:0.0009kg cm2
軸承軸向載荷:3N
軸承徑向載荷:3N
質量:0.04KG
長度:26.5mm
邊長:19mm
