關于Elbe萬向軸在平板玻璃生產冷端傳送系統上應用



一、萬向聯軸器概述

萬向聯軸器能使兩軸不在同一軸線（存在軸線夾角的情況下）實現所聯接的兩軸的連續回轉，并可靠地傳遞轉矩和運動。其具有結構緊湊、傳動效率高以及較大的角向補償能力等特點。



Elbe萬向聯軸器是德國品牌，在國內應用廣泛，適用于各種需要角度補償和傳動效率高的場合，尤其在存在軸線夾角、需要緩沖減振以及提高軸系動態性能的機械系統中。其應用領域涵蓋重工行業（如起重機械、工程運輸機械、礦山機械、船舶機械等）和輕工行業（如橡膠機械、造紙機械、包裝機械、食品加工機械等），也廣泛應用于玻璃制造機械。



二、在平板玻璃生產冷端傳送系統中的作用

1. **工藝流程與傳送需求**：

在平板玻璃生產制造過程中，玻璃在冷端傳輸時需完成切割、掰邊、檢測堆垛等大量工藝流程。為提升整個系統的效率，必須保證玻璃原片能平穩快速地輸送，并準確在上下層輥道和各支線輥道之間切換和通過。

2. **動力傳遞關鍵作用**：

輥道的動力源自電機驅動，而萬向聯軸器在此過程中起到關鍵作用。它能夠將電機的功率和動能傳遞分配到各個輥道，確保設備整體的運行。例如，如圖所示的玻璃原片成型后在冷端輥道上的傳送運輸以及配合機械臂進行碼垛的流水線作業，電機和減速機通過萬向軸的連接，實現了功率的平穩傳遞，保障了玻璃在輥道上平穩運行，要求輥道本身轉動足夠平穩、同步。



三、與國內部分產線傳動方式對比

1. **進口產線情況**：

目前國內主流的幾家玻璃生產廠家主要采用德國grenzebach（格林策巴赫）品牌進口的生產線，其冷端傳動結構由德國原廠設計，涉及電機、減速機、Elbe的萬向軸以及德國Stüwe品牌的鎖緊盤等。

2. **國內部分產線情況**：

在參加第33屆中國國際玻璃展時了解到，國內許多輸送導輥的傳動系統采用鏈條傳動、皮帶傳動等更廉價的結構。雖然鏈條傳動和皮帶傳動各有優勢，但相比之下，鏈條在負載過大時可能出現斷鏈、掉鏈情況，皮帶可能出現打滑情況。而萬向軸傳動方案雖預算可能偏多，但對于玻璃廠高強度不停機的生產運行模式，考慮到故障導致的停產損失，選用萬向軸是更為穩妥的方案。



四、相關服務與產品供應

1. **技術服務**：

Elbe萬向聯軸器是德國原廠生產的，目前可根據用戶需求加裝防塵裝置，并且能夠為用戶提供選型替代、安裝、售后等多項技術服務。

2. **產品供應**：

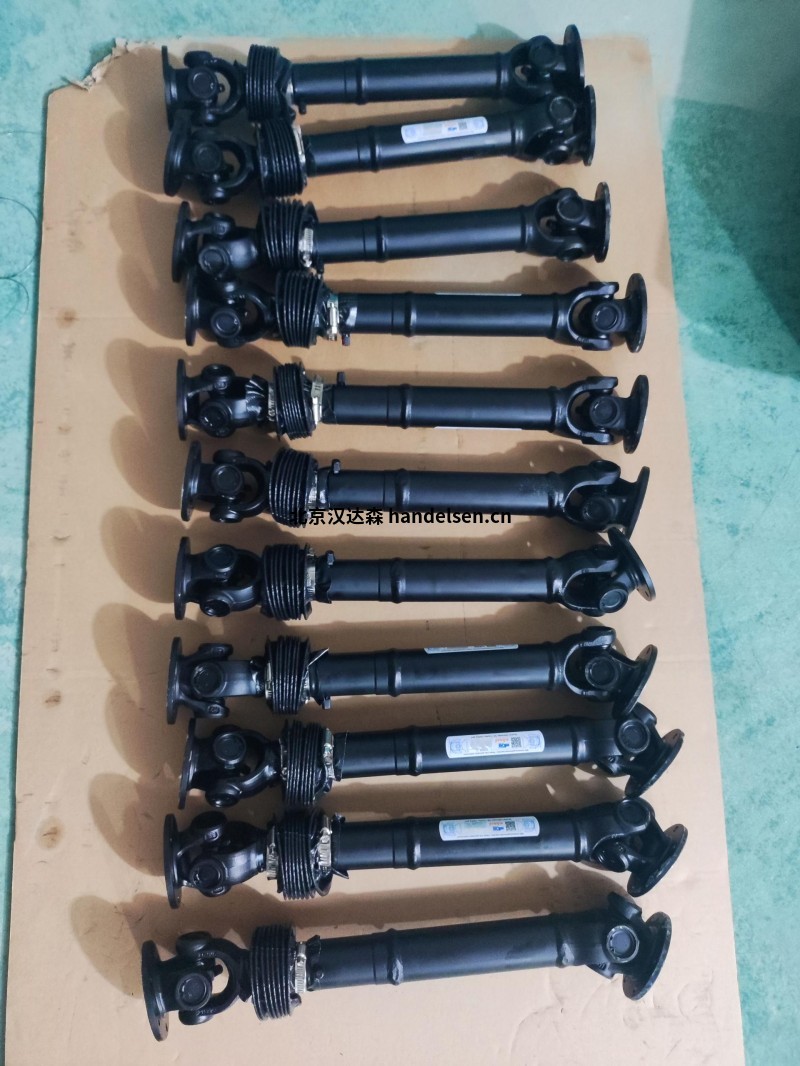

像一些通用型的型號，長度420mm、伸縮量70mm、扭矩1000Nm左右的產品目前有大量庫存，可滿足各種需求。



Elbe萬向軸在平板玻璃生產冷端傳送系統上具有以下應用優勢：

精確的動力傳輸

- Elbe萬向軸能夠高效地將電機的動力傳遞到各個輥道，確保輥道的轉動平穩且同步，從而保證玻璃原片在傳送過程中的平穩性，滿足高精度的生產要求.

- 其精密制造工藝使得萬向軸具有高度的幾何精度，能有效減少傳動過程中的振動和不平衡，進一步提升整體系統的穩定性和效率，有助于提高玻璃生產的質量和成品率.

強大的適應能力

- 可以適應不同的工作角度和環境條件，即使在冷端傳送系統中存在軸線夾角的情況下，也能可靠地傳遞轉矩和運動，保證系統的正常運行.

- 設計靈活，能夠滿足平板玻璃生產冷端傳送系統中復雜的布局和多樣化的傳動需求，如在上下層輥道和各支線輥道之間切換和通過時，可靈活調整角度和方向.

高扭矩傳輸性能

- Elbe萬向軸具有較高的扭矩傳輸能力，能夠滿足平板玻璃生產冷端傳送系統中對大功率傳輸的需求，確保系統在高負荷運行下的穩定工作.

- 可有效傳遞大量扭矩，為輥道提供足夠的動力，使玻璃原片能夠快速、穩定地輸送，提升整個系統的生產效率.

耐用可靠

- 采用高強度材料和先進的制造工藝，具有良好的耐久性和可靠性，能夠在平板玻璃生產的惡劣環境中長期穩定運行，減少設備的維修和更換成本.

- 良好的密封性能可防止灰塵、水分等外部物質進入聯軸器內部，避免內部零件的磨損和腐蝕，進一步延長使用壽命.

提高系統動態性能

- 能吸收和減輕傳動過程中由于振動和沖擊而產生的力，從而保護系統中的其他部件不受損壞，減少設備故障和停機時間，提高生產的連續性和穩定性.

- 有助于優化系統的動態性能，提升系統的響應速度和控制精度，更好地適應平板玻璃生產過程中的各種工藝要求和生產節奏變化。

緊湊的結構設計

- 軸向長度緊湊、重量輕，占用空間小，在空間有限的冷端傳送系統中安裝方便，不會(huì )對系統的整體布局造成過多限制，有利于設備的小型化和緊湊化設計.

### 可定制化與技術支持

- 可根據用戶的具體需求進行選型替代、加裝防塵裝置等定制化服務，更好地滿足不同用戶的個性化需求和特定生產條件.

- 專業的技術團隊能夠為用戶提供安裝、售后等全方位的技術支持，確保萬向軸的正確安裝和使用，及時解決用戶在使用過程中遇到的問題，降低用戶的使用風險和維護成本.





以下是不同型號的Elbe萬向軸在平板玻璃生產冷端傳送系統中的應用場景：



Elbe 0.107系列萬向軸

- **拉引段與加速分離段的連接**：在平板玻璃冷端生產的輸送線中，拉引段與加速分離段的輥道需要精確的動力傳輸來保證玻璃的平穩加速和間距調整。0.107系列萬向軸的精密制造工藝和高扭矩傳輸能力，能有效將拉引段電機的動力傳遞至加速分離段的輥道，確保加速分離段的輸送速度可根據玻璃的尺寸進行準確調節，滿足不同規格玻璃的生產需求.

- **成組輸送段與分流裝置的傳動**：成組輸送段和分流裝置之間存在一定的角度變化和復雜的傳動需求。該系列萬向軸的靈活性使其能夠適應這種角度偏差和偏移，保持傳動系統的穩定性和效率，實現前后兩片玻璃的成組輸送以及將成組后的玻璃有序交替輸送至不同的堆垛段.



Elbe 0.300系列萬向軸

- **大型輥道的動力分配**：在一些規模較大的平板玻璃冷端傳送系統中，對于主傳送輥道等大型部件的驅動，需要傳遞較大的扭矩來保證輥道的平穩運行。0.300系列萬向軸具有較大的扭矩傳輸范圍（4000至15000nm）和較大的偏轉角（最大42°），可以很好地滿足這種高扭矩、多角度變化的動力傳輸需求，確保玻璃在大型輥道上的穩定輸送.

- **連接不同層面的輥道**：當平板玻璃冷端生產線存在上下層輥道結構時，如第一堆垛段與第二堆垛段沿縱向一上一下設置的情況，0.300系列萬向軸可用于連接不同層面的輥道，實現動力在不同高度輥道之間的有效傳遞，保證玻璃在各層輥道之間的順利切換.



Elbe 0.400系列雙關節傳動軸

- **轉向輥道的角度調整**：在平板玻璃冷端生產中，轉向輥道用于改變玻璃的輸送方向，如第一轉向輥道和第二轉向輥道。0.400系列雙關節傳動軸的偏轉角最大可達55°，能夠滿足轉向輥道較大角度變化的需求，確保玻璃在轉向過程中的平穩過渡，同時其低振動和沖擊吸收能力有助于減少轉向時對玻璃的影響，保證玻璃的質量.

- **復雜布局的傳動連接**：當冷端傳送系統的布局較為復雜，存在多個不同方向和角度的輥道組合時，0.400系列雙關節傳動軸的靈活性和高適應性使其能夠在各種復雜的機械布局中實現可靠的動力傳遞，保證整個系統的協調運作.



Elbe 0.500系列雙關節傳動軸

- **深加工設備與傳送輥道的連接**：如果在平板玻璃冷端傳送系統中還配備了一些深加工設備，如玻璃孔鉆機等，0.500系列雙關節傳動軸可用于連接深加工設備與傳送輥道。其能夠穩定地傳遞動力，確保高精度的孔洞加工等復雜形狀的加工操作與玻璃傳送的同步進行，提高生產效率和產品質量.

- **輔助設備的傳動**：對于一些輔助設備，如質量檢測設備、邊部清理設備等的傳動系統，0.500系列雙關節傳動軸可以根據設備的具體位置和角度要求，靈活地進行動力傳輸，保證這些設備在生產過程中的正常運行，從而實現平板玻璃冷端生產的自動化和高效化.
