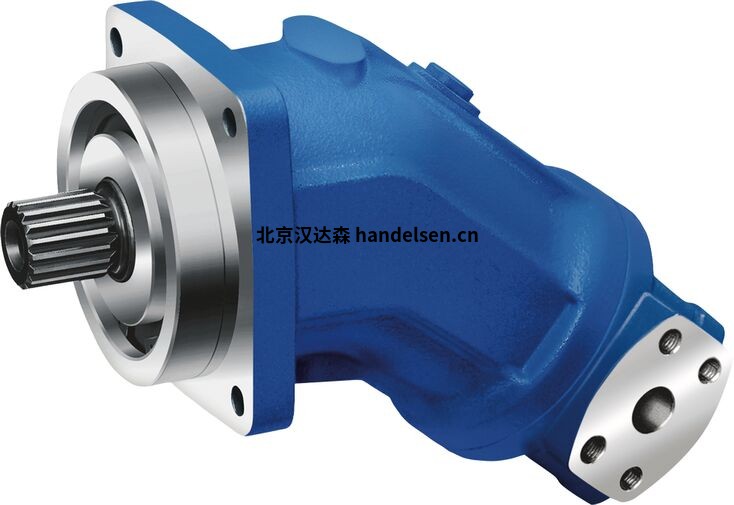

boschrexroth軸向柱塞定量泵 A2FO 系列 6x

• 通用高壓泵
• 規格 5 … 1000
• 公稱壓力達 400 bar
• 最大壓力達 450 bar
• 開式回路

• 泵體牢固耐用，使用壽命長久
• 總效率非常高
• 具有高功率密度
• 可用的公稱尺寸齊全，從而可根據具體應用精確調整
• 可選配使用壽命長的軸承，公稱尺寸在250到1000之間
• 彎軸設計

王碩 QQ：2850590590   手機：13552869098 電話：010-64717020-111 傳真：010-84786709-666 郵件：sales15@handelsen.cn

安裝說明

概述

• 在調試和運行過程中，軸向柱塞單元必須注滿液壓油并排放空氣。在停用相對較長的時間后，也必須遵守上述注意事項，因為，軸向柱塞單元可能通過液壓管路將液壓油排回到油箱中。

• 特別是在“傳動軸向上”安裝位置處，必須徹底進行注油和排氣操作，否則會(huì )存在無油運轉等危險。

• 殼體內部的殼體泄油必須通過最高的可用泄油口（油口 T1，油口 T2）排放到油箱。

• 如果幾個柱塞單元共用一條泄油管路，應確保不會(huì )超過各自的殼體壓力。必須設定共用泄油管路的尺寸，以確保在任何使用情況下均不會(huì )超出所有連接單元的最大允許殼體壓力，特別是在冷啟動時。如果無法保證這一點，必須按要求鋪設單獨的油箱管路。

• 為了達到良好的噪音值，所有連接管路都應采用彈性元件解耦，并避免采用油箱上方安裝。

• 在所有工況下，吸油管路和泄油管路都必須通入油箱中最低油位以下的位置。允許的吸油高度 hS 是源于整體的壓力損失；但它不得高于 hS max = 800 mm.此外，運行和冷啟動時，油口 S 上的最小吸入壓力也不得低于絕對壓力 0,8 bar.

• 在設計油箱時，應確保吸油管路與泄油管路之間留有足夠的空間。這樣可使液壓油慢化和脫氣，并且能防止受熱后的回流被直接抽回吸油管路。
