德國LTN編碼器G-REC型旋轉變壓器
LTN Servotechnik GmbH是位于慕尼黑南部的中型機械工程企業。?LTN根據客戶需求，從事開發，設計和批量生產，為全球機械設備和工程設備提供配件。
旋轉變壓器
旋轉變壓器可將旋轉系統的角位置量，轉換為兩個絕對和唯一的電壓信號。
旋轉變壓器是機電設備的重要組成部分
在許多應用中，旋轉變壓器用于電機的精確控制。 即使在最惡劣的環境條件下（例如在采礦業甚至在國際空間站ISS上），我們的旋轉變壓器也能夠無磨損無故障安全運行。
旋轉變壓器的使用
旋轉變壓器是除光學旋轉編碼器之外，最常用的位移和角度傳感器。它可以將將旋轉系統的角位置量，轉換為兩個絕對和唯一的電壓信號。這樣，角位置量可以唯一和采用絕對值式方式表示。今天的旋轉變壓器解決方案，通常是無刷結構；轉子的信息通過感應線圈傳遞。與旋轉或增量編碼器不同，旋轉變壓器在一圈內提供的是絕對信號，因此通電后不需要校準。
旋轉變壓器多用于控制技術，例如伺服電機驅動器，定位驅動器和集成控制電機的設備。對于這類系統來說，系統的穩健性和可靠性至關重要。我們的無刷旋轉變壓器無磨損運行，即使在最惡劣的環境條件（例如極端溫度）下也是安全可靠的。
此外，我們也可提供模擬信號數字轉換電路。例如，可以將旋轉變壓器模擬信號轉為旋轉編碼器輸出信號。
在下面許多應用中，旋轉變壓器被用于精確控制傳感器。
紡織機械
采礦機械
伺服電機
工業機器人
混合動力驅動或汽車工業
免維護系統
超低溫環境
輻射應用

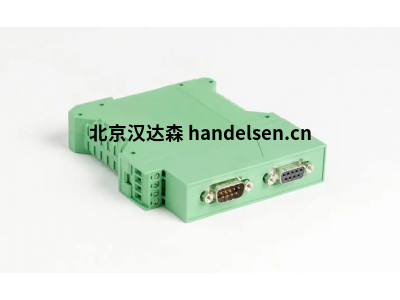

G-REC
旋變至編碼器轉換器，12位
編碼器輸出
輸出信號 增量A+，A-，B+，B-，Z+，Z-
解決 每轉12位/ 1024步增量(可根據要求提供其他分辨率)
輸出電壓電平 5伏(TTL)，14-36伏(受電源電壓限制)
輸出電流 ≤ 100 mA，有限，防短路
動態峰值電流 ≤ 1500毫安
準確(性) 11' ( 0,184 )
可重復性 ± 1/4增量步長
角速度 ≤ 1000秒-1(取決于版本)
電源
電源電壓(+Vs) +8至+15 V直流電或+14至+36 V直流電
功率消耗 約1瓦(例如24伏時為40毫安)
工作溫度 0 ...+85攝氏度(+32華氏度...+185華氏度)
旋變輸出/輸入
輸出參考信號 2.8伏均方根(值)(Root-Mean-Square)(不同。)/ ≤ 100毫安/ 10千赫，5千赫(取決于版本)
輸入正弦/余弦 ≤ 1.4 V均方根(值)(Root-Mean-Square)(不同。)
變換速率 0,5 10%
