TSCHAN聯軸器TNM E型同馳聯軸器

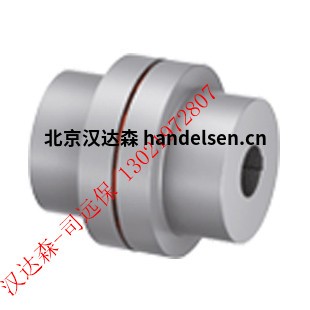

TSCHAN® TNM E型聯軸器-Nor-Mex type E型同馳聯軸器采用單件式設計，兩件相同聯接轂。

其中小型號的聯軸器聯接轂采用灰鑄鐵材料，大尺寸型號480和575為球墨鑄鐵材料

中間彈性體有兩種硬度，分別是低硬度Pb72和 高硬度Pb82。

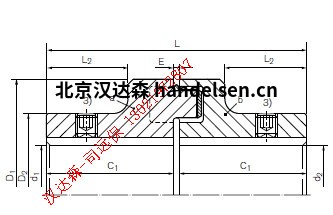

同馳聯軸器外形尺寸圖見下面（以未開孔聯接轂為例）：



TKNPb72 = 公稱傳輸扭矩（采用Pb72彈性體聯軸器）

Coupling nominal torque by using the elastic element from Pb72

TKNPb82 = 公稱傳輸扭矩（采用Pb82彈性體聯軸器）

Coupling nominal torque by using the elastic element from Pb82

nmax = 最大轉速/Max. rotation speed



d1kmax = d1的最大孔徑（DIN 6885-1標準鍵槽）

Max. bore diameter d1 with keyway acc. to DIN 6885-1

d2kmax = d2的最大孔徑（DIN 6885-1標準鍵槽）



Max. bore diameter d2 with keyway acc. to DIN 6885-1

D1= 聯接轂外徑/Outer diameter hub

D2= 聯接轂外徑/Outer diameter hub



C1= 聯接轂孔導入長度

Guided length in hub boring

L= 總長度/Total length

L2= 轂階長度/Length on the hub

E= 左右件間距

Gap width between left and right component

FE= 間距E的公差/Tolerance of the gap width E

Gwa= 組件a的重量/Weight of subassembly a

GwubC = 總重量（未開孔）/Weight, unbored

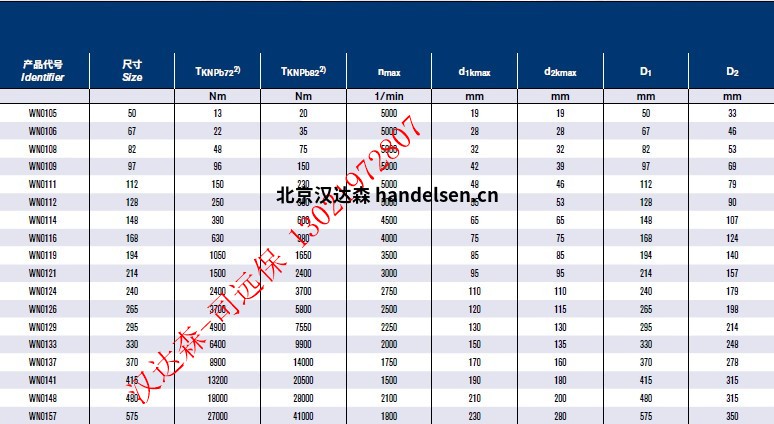

下面我們對該尺寸表進行一下簡單的解讀：



該尺寸表比較簡單明了，詳細的說明了每個規格型號的聯軸器的外形尺寸大小，并給出了相應型號的聯軸器的扭矩和轉速承受力。其中需要注意的是d1kmax和d2kmax這兩列，這兩列給出的技術參數是聯軸器的兩端孔徑尺寸所能做到的最大尺寸。有些客戶對該參數進行誤解，以為聯軸器的孔徑是固定的，該處給出的孔徑只是最大值，從0到該值范圍內的孔徑都是可以做的。由于孔徑是定做的，所以訂貨的時候需要客戶提供聯軸器的兩端孔徑便于給您提供成品。有的客戶有條件的話也可以自己加工孔徑，這樣的話我們給您提供的聯軸器可以是毛坯 件，也就是不加工孔徑的工藝孔聯軸器。這樣您自己購買回去自己加工一下就可以使用。毛坯件由于不是成品，相當于半成品，在貨期上也是會(huì )短一些的。一些著急的客戶完全可以選擇直接購買毛坯件。





漢達森-司遠保 13021972807



品牌：德國Tschan型號：TSCHAN-S類型：十字聯軸器材質：合金是否進口：是樣品或現貨：現貨加工定制：否公稱轉矩：TSCHAN-SN.m標準編號：TSCHAN-S軸孔：TSCHAN-S





北京漢達森一級代理，原廠直供，歐洲原裝進口，專業一站式采購,





北京漢達森其他優勢品牌：VEM, Mahle, Fibro，Danfoss Bauer，Speck

Pumpen, 和 Funke, HADEF，德國 EA, 瑞士Afag，Elaflex，德國KAEFER



德國Tschan公司成立于1924年，是為當地采礦業及鋼鐵業提供金屬加工的小企業，1954年開始用天然橡膠大規模生產彈性聯軸器。公司80年的豐富經驗驅動系統技術提供了廣泛的標準和特殊聯軸器以及非標準聯軸器。Tschan有限公司是世界領先的聯軸器供應商。



產品分類

彈性聯軸器，TSCHAN-S系列，TSCHAN-B系列，TSCHAN-TK系列



漢達森發貨實物樣圖和品牌型號

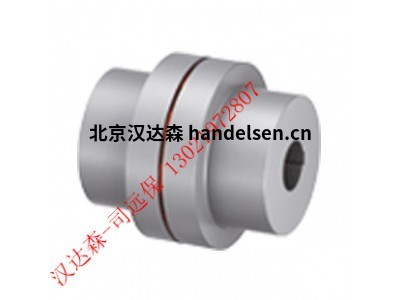

德國TSCHAN同馳聯軸器

德國TSCHAN同馳聯軸器，TSCHAN包括以下幾個系列：

彈性聯軸器1：TSCHAN-S系列

2：TSCHAN-B系列3：NOR-MEX系 列 剛撓性聯軸器1：POSIMIN-PHP系列2：POSIFLEX系列

3：TSCHAN-TK系列

彈性體材質：聚氨酯（VK、、型）彈性體可以確保聯軸器兩端設備之間的絕緣。

NOR-MEX彈性聯軸器特點：扭向彈性，免維護，吸收振動，良好的動態特性。軸向插入式安裝，失效保護，設計緊湊，慣量小，可以帶制動盤或制動輪，而且必須安裝在轉動慣量最大的軸端，最大的制動扭矩不能超過聯軸器的

最大扭矩，彈性體阻尼特性高，抗浸油，耐高溫。
