如何處理真空步進電機
馬婉婷 QQ:640767997 手機:18518171575 電話:010-64717020-127 傳真:010-84786709-666 郵件:sales21@handelsen.cn |
![]() |
![]() |
2.04百萬
技術細節

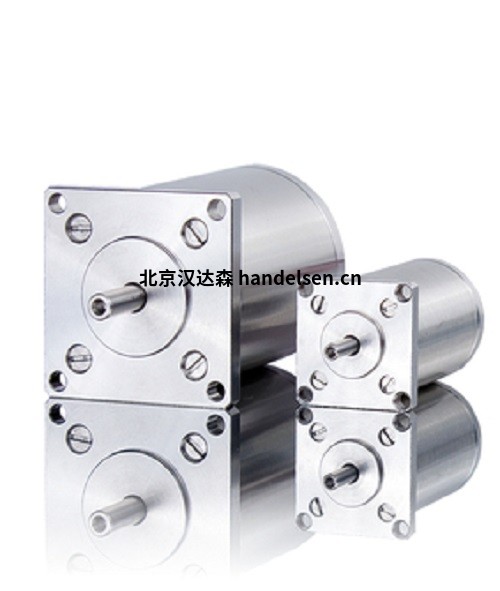

步進電機,用于在真空或太空中運行或用于低溫應用
高沖擊和振動負載
真空度高達10 -11 hPa
溫度范圍取決于應用
輻射強度高達10 6 J / kg
保持扭矩從3.4 mNm到13 Nm
直徑19至125毫米
每轉全步:200(1.8°)
排氣孔可避免積聚氣體
可選的:
VGPL行星/諧波傳動齒輪
熱敏元件類型KTC / Pt100電阻傳感器
解析器
雙軸
等等
定制結構:
在惡劣的環境中運行,兼容無塵室,帶主軸電機
集成式電機齒輪類型,可減輕重量和降低振動強度-鈦制外殼或空間應用
減少磁輻射
phySPACE數據表
1.57百萬
如何處理太空步進電機
182萬
技術細節
2相混合式步進電機
保持扭矩從3.1到420 mNm
直徑從20到57毫米
每轉200整步
精度5%(1.8°)
專為沖擊和振動負載而設計
4線并聯
預除氣
K元素集成
-40°C至+120°C
繞組溫度+200°C(短期)
輻射強度高達10 6 J / kg
排氣溫度可達200??°C(組件)
除氣率:TML <1%,CVCM <0.1%或更高(<125°C)
升級選項:
升級“輕量級”:鈦制外殼和軸
升級“輻射硬化”:由于特殊材料,抗輻射性高達10 6 J / kg
升級“空間測試”:振動測試,沖擊,熱循環
定制解決方案:
基于我們的產品系列,有大量其他選項和解決方案可為您的應用提供完美的選擇。(低溫,主軸,齒輪,第二軸端等等)。有關phytron定制SPACE項目的更多信息,請參見此處...
2相混合;ø20至57毫米
該PHY SPACE 步進電機系列是30年以上的空間遺產和空間超過1000 Phytron電機的結果。所述PHY SPACE內置抵抗振動,輻射和高溫。由于采用了ECSS兼容材料,因此phy SPACE 滿足了超高真空使用的高要求,同時提供了的功耗,散熱,雜散磁通,高精??度定位,長壽命和極高的耐用性。
真空中的VSS步進電機數據表
125萬
市場
質譜儀
電子顯微鏡
涂層和濺射
航天
高能物理
粒子加速器
深鉆技術
&&phytron LAV腔調諧器
線性執行器設計,例如用于粒子加速器腔調整
數據表LAV
1.23百萬
技術細節
基于VSS標準的粒子加速器應用的主軸電機設計:
步進電機 200步/轉(1.8°),帶集成齒輪50:1(10:000步/轉)
設計用于1300N軸向力
42 V,1.2 A
主軸和螺母系統,非磁性
外殼,法蘭和內部零件的材料不銹鋼或鈦
干潤滑,適合在-270°C至+40°C的真空下使用(也適用于> -35°C的環境的脂潤滑版本)
可選的EMC電纜屏蔽
繞組中的熱電偶K型
市場
研究
束線
高能物理
&&洛杉磯
用于超高真空和低溫環境的線性執行器
數據表LA
1.77百萬
手動LA
190萬
技術細節
2相步進電機,尺寸25 mm
介質中的相電流1.5 A
電機電壓24 V DC
線速度1.5 s / mm
線性行程13毫米
軸向力:10 N(帶齒輪30 N)
定位精度<0.01毫米
工作溫度
– Cryo版本:
UHVC1:-196至-50°C
UHVC2:降至-269°C(按需)
– UHV版本(UHVS):-40至+200°C
干式潤滑,適用于10 -11 hPa的超高壓真空,10 6 J / kg的抗輻射性
特征:
帶開關凸輪的旋轉編碼器
用于行程限制的線性限位開關
使用K型熱電偶進行溫度評估
選項:
配備VGPL精密行星齒輪
市場
研究
高能物理
