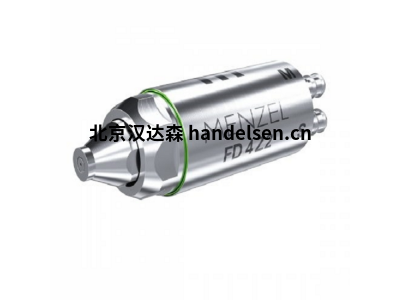

德國MENZEL 不銹鋼同軸噴頭 9100000001 入口壓力6bar



德國MENZEL 同軸噴頭





所有 INDUTEC® MS 同軸噴頭的標準設備

主體：NIRO 鋼>>同軸噴頭和噴頭：NIRO 鋼



O 形圈：氟橡膠

控制氣壓：最大 6 bar - [在較低的管網壓力下，可選配用于降低控制氣壓的壓縮彈簧。

噴淋氣壓：最大6巴>>介質壓力：最大6巴



最大噴風量：約100升/分鐘*



* 入口壓力 （噴淋空氣） 6 bar，軟管長度 1 m



材料和空氣流量

通過調節旋啟節流閥或點擊式節流閥，INDUTEC® MS SD3 和 SD4 同軸噴頭的中、中流速可以連續實現 0 至 340 ml/min 的中等流量，具體取決于壓力和粘度。

根據旋流閥或噴淋空氣咔嗒聲阻風門的設置，INDUTEC® MS SD3 和 SD4 同軸噴頭的體積流量值為 0 至 100 l/min。通過使用 INDUTEC® MS 同軸噴頭 FD4 Z2，可實現約 180 l/min 的噴涂空氣性能。

標準版

作為標準，所有與介質接觸的密封件均由氟橡膠FPM（商品名Viton）制成。

特殊設計

對于INDUTEC® MS微量冷卻潤滑系統的許多其他介質，可以使用許多其他密封材料代替氟橡膠密封件。這意味著幾乎每種應用都有合適的密封件。





INDUTEC® MS SD 代表一種噴嘴概念，可以滿足最多樣化的要求。該系統基于產生全向射流的同軸噴頭。特殊附件可用于為幾乎任何應用生成不同的噴射形狀和噴射角度。

由于其尺寸極小，同軸噴頭只需要很小的安裝空間。對于難以到達的噴淋點，它們可以通過附件進行擴展，即使是彎曲的形式。

INDUTEC® MS同軸噴頭的工作原理 這種

同軸噴頭以氣動方式工作。它由針?lè )忾]，針頭通過彈簧壓在噴霧開口上。該針被控制氣壓推回，噴霧開口被釋放。介質從單獨的壓力容器送入同軸噴頭。噴霧空氣通過第三條壓力管路供應。當介質離開同軸噴頭時，這種噴霧空氣會(huì )包裹介質，并將其捆綁成精確、方向穩定且無霧的噴淋射流。

幾乎所有東西都可以

噴涂 由于壓力無級可調，任何介質 - 從水混合冷卻潤滑劑到極其粘稠的切削油和拉絲油 - 都可以噴涂。

即使是最小的數量仍然可以精確控制

根據應用的不同，相應的同軸噴頭必須通過適當的修改來適應特殊要求。

通過各種內部噴嘴插件進行轉換，可以改變材料流速。通過使用不同的連接蓋，可以改變噴射的形狀和噴射角度。

理論上計算的噴霧角度是近似值。決定性因素始終是介質和噴霧氣壓的相互作用，但是，它們必須始終彼此之間保持適當的關系。因此，始終建議在現場進行實際測試，以確定確切的值。

模塊化多樣性

由于模塊的不同組合，可以創(chuàng )建無數種同軸噴頭SD3/SD4。因此，最佳的同軸噴頭幾乎可以組裝用于任何應用。
