       常用產品介紹

SEIKA BDK3、BDK10、BDK100

具有集成電子元件的高過載電阻加速度計，用于動態測量 1Hz 至幾 kHz 頻率范圍內的振動和加速度

BD-傳感器

SEIKA 頭版

印刷版 (pdf)

特征

非常高的抗過載能力

對磁場和電場的干擾不敏感

多種住房選擇

輕的

線性頻率響應，在上限截止頻率處幾乎沒有或沒有諧振峰值

低非線性

小下限頻率

高信噪比

非常緊密的密封

橫向靈敏度低

長期穩定性高

集成傳感器電子設備

低輸出阻抗

可以使用長連接線

描述

動態加速度計 BDK3、BDK10 和 BDK100 是帶有集成傳感器電子元件的電容式彈簧質量加速度計。通過初級變壓器中的動態氣體阻尼將諧振峰值降至最低。

傳感器電子設備只需要最小的功率，并與具有低誤差和高長期穩定性的電容式初級變壓器結合使用。

應用

加速度計 BDK3、BDK10 和 BDK100 用于需要高抗過載、高長期穩定性、低截止頻率小、重量輕和低功耗的應用。典型應用包括：

用于過程控制和錯誤診斷的車輛、機械、建筑物和工廠的測量

地震測量

振動測量

安全工程

位置和速度的動態測量

技術規格

型號 BDK3 BDK10 BDK100

測量范圍 ±3g (ca.±30m/s2) ±10g (ca.±100m/s2) ±100g (ca.±1000m/s2)

分辨率 <10-3g <5·10-3g <5·10-2g

頻率范圍 1....300Hz 1....800Hz 1....1500Hz

Ub = 5Volt 時的靈敏度 大約 150mV/g 大約 60mV/g 大約 15mV/g

靈敏度溫漂 <+6·10-2 % / K

零點溫漂<0.1mV/K

零偏（2.5±0.1）伏特——一般：0.5Ub±4%

輸出阻抗約100 歐姆

線性偏差 <1%

橫向靈敏度 <1%

測量方向上的機械過載電阻約為 10 000g (appr.100 000m/s2) ！

標稱電源電壓（穩壓） UbN = 5Volt

允許的電源電壓范圍 Ubz=2V ... 16V

在 Ub = 5V 時汲取的電流約為。 2毫安

防護等級 IP65

工作溫度 -40°C ... +85°C

儲存溫度 -45°C ... +90°C

不銹鋼外殼重量，帶螺紋，不帶電纜17格

不帶電纜的小型外殼重量約為7格

標準電氣連接 3 根高度靈活的顏色編碼電線 ø1mm 長度約 18 cm（可根據要求提供特殊長度）

不銹鋼外殼中傳感器的替代電氣連接 0.5m 強度、柔性、屏蔽電纜，2 線 + 屏蔽，ø2.1mm（可根據要求提供特殊長度）

SEIKA NA2-05、NA2-10、NA3-30、NA4-45 和 NA4-70

特征

體積小重量輕

線性輸出響應

測量精度高

小零漂

交叉靈敏度小

高長期穩定性 - 幾乎無限的使用壽命

無遲滯輸出信號

集成傳感器電子設備，包括信號調節器和低通濾波器

沒有記憶丟失的數據記憶

溫度補償，調節 0...5V 輸出信號

高度穩定的內部電壓調節

可選 5 伏參考電壓輸出

9V 和 30V 之間的無條件工作電壓

低功耗

防止反向電源電壓極性

EMC 認證 CE 認證

不受周?chē)姶艌?chǎng)干擾

防震，因為沒有移動的機械部件

非常緊密的密封

傳感器通過優質塑料外殼與測量點電氣隔離 - 無接地連接

使用夾緊環可 360° 調節零點

描述

電容式介電液體傾角儀 NA2-05、NA2-10、NA3-30、NA4-45 和 NA4-70 包含新的傳感器電子設備。它們由高度穩定的激光微調信號調節器組成，具有溫度漂移的電子補償、高度穩定的電源電壓調節電路和測量信號的低通濾波以消除不需要的噪聲。

電容測量原理保證了被測傾角和標準化輸出信號之間的非常穩定的線性關系。

傳感器電子設備需要最小的功率，并且與電容式初級變壓器一起，具有低誤差、高信噪比和高長期穩定性的特點。

與使用加速度計測量?jì)A角相反，這種測量原理使要測量的傾角與輸出信號之間存在線性關系，與測量地點的重力常數無關，即與測量發生的地點無關，無論是在歐洲，澳大利亞，在珠穆朗瑪峰或月球上。

應用

NA2、NA3 和 NA4 可用于需要小而輕的設備、可替換性、相對較大傾角的測量和標準化的模擬電壓輸出信號的測量。

測量?jì)x器和檢查設備、水上、陸地和空中交通工具、自動化和安全技術、起重機和起重設備、機器人、科學設備制造、醫學和電信以及導航系統中的傾角測量是典型例子。

技術規格

電源電壓 1) 9V … 30V DC

當前繪制的約。 2mA 參考電壓輸出 3) 5,00 伏

外部調節電源電壓 2) 5 Volt 參考電壓的溫度漂移 < 25 ppm/K

使用外部電源電壓 5V 時消耗的電流約為1mA 參考電壓輸出最大電流 5mA

最高工作溫度 +85°C 輸出電阻100 歐姆

最低工作溫度 -40°C 防護等級 IP 65

最高存儲溫度 +90°C 重量（傳感器不包括安裝環和電纜） 18,5 g

最低儲存溫度 -55°C 環境濕度 0…100% r.F.

信號輸出處的信噪比 (0…10kHz) <150µVss 電信噪比 >85dB

橫向靈敏度

在 45° 傾斜 <1% 的測量值電壓偏移（在 Cero 度傾斜） 2,5 伏

穩定時間（到實際值的 98%） <0,3 s 最大輸出電壓范圍 0.05V ... 4.95V

端子 3 (4) 高柔性電纜，Øca.1mm，長度 18cm

可選：屏蔽電纜 Ø2,1mm

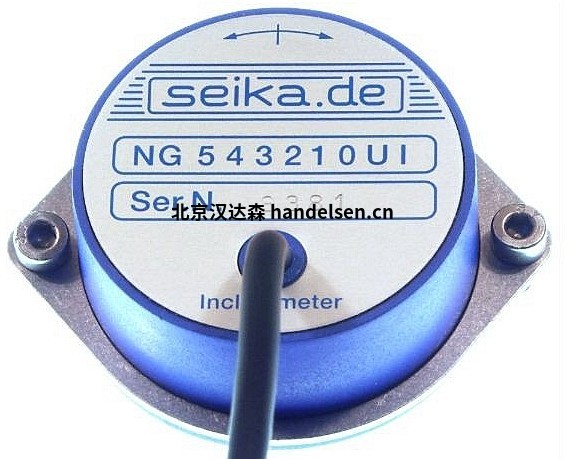

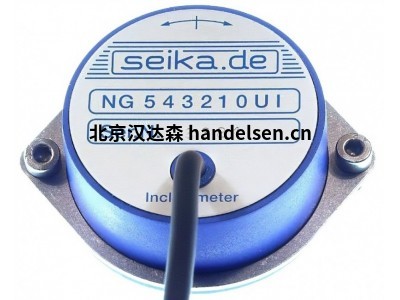

SEIKA NG2、NG3 和 NG4

特征

線性輸出特性

測量精度高

最小線性偏差

長期穩定性高

無滯后輸出信號

最小零點漂移

集成傳感器電子設備

低功耗

不同的輸出信號選項

不受環境電磁場干擾

防震，因為沒有移動的機械部件

非常緊密的密封

傳感器在外殼內與測量點電氣隔離 - 無接地連接

使用夾緊環可 360° 調節零點

描述

NG2、NG3 和 NG4 是電容式液體傾角儀，帶有集成傳感器電子元件。它們采用模擬直流輸出制造。傳感器電子設備只需要最小的功率，并與具有高精度和高長期穩定性的電容式初級變壓器結合使用。

該測量技術使要測量的角度與輸出信號之間存在線性關系。確定的角度與當地的重力加速度無關，這意味著無論在哪里進行測量，無論是在歐洲、澳大利亞、珠穆朗瑪峰還是在月球上，都可以在任何地方正確測量?jì)A角。

應用

傾角計 NG2、NG3 和 NG4 適用于需要高測量精度、低線性偏差和高長期穩定性的應用，以測量相對較大的傾角。

典型應用領域包括建筑、采礦、車輛、測量設備、飛機、運輸和輸送系統以及船舶。

技術規格

典型 NG2 NG3 NG4

測量范圍 ±10 度 ±30 度 ±80 度

分辨率 <0.001 度 <0.003 度 <0.01 度

線性偏差 < 測量范圍的 0.1%

橫向靈敏度 <0.5% at 45° 傾斜

穩定時間約 0.3 秒

抗機械過載能力 10 000 g（約 100 000 m/s2）

供電電壓UbN（穩壓）5V

允許的電源電壓范圍 Ubz 3V ... 6V

Ub = 5V 時消耗的電流約 1mA

防護等級 IP65

工作溫度 -40°C ... +85°C

儲存溫度 -45°C ... +90°C

重量（不含夾緊環或電纜）約 110克

電氣連接 0.5m 屏蔽電纜 Ø 4.6mm

UbN = 5 伏時的模擬直流輸出值

靈敏度 約10mV/度 約7mV/度 約4.5mV/度

靈敏度溫漂<-0.12%/K

零點溫漂<0.01mV/K

Ub=5V (2,5±0,1)Volt 時的零偏移 - 通常：0,5Ub±4%

輸出阻抗 10 kOhm
