SICK DFS60增量編碼器技術特點

SICK DFS60增量編碼器技術特點

   SICK成立于1946年，從工廠自動化到物流自動化和過程自動化，SICK提供智能傳感器和應用解決方案，SICK產品：SICK電容式和磁性接近傳感器、SICK顏色傳感器、SICK對比度傳感器、SICK距離傳感器、SICK編碼器、SICK流體傳感器、SICK眩光傳感器、SICK氣體分析儀、SICK陣列傳感器、SICK自動化光柵等。



SICK增量編碼器 DFS60說明：

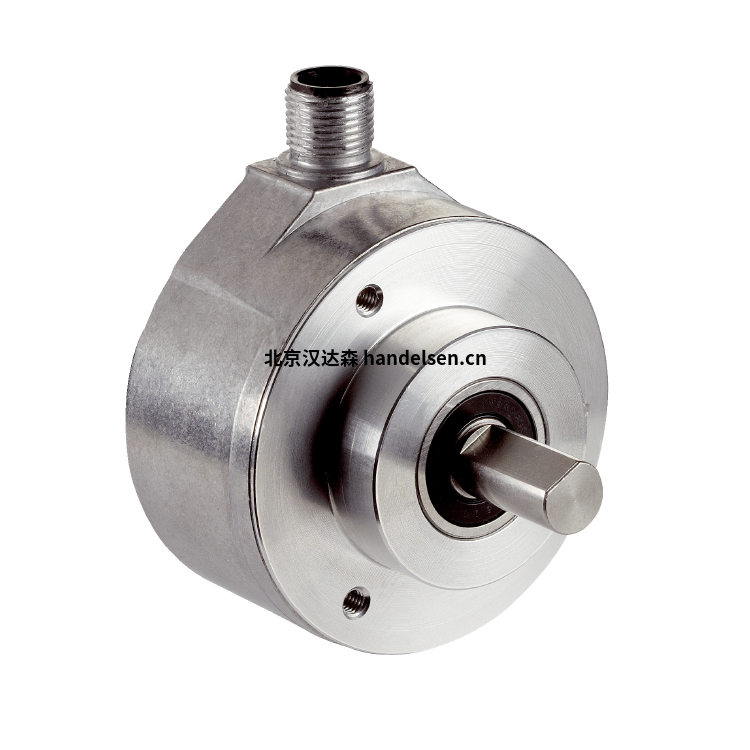

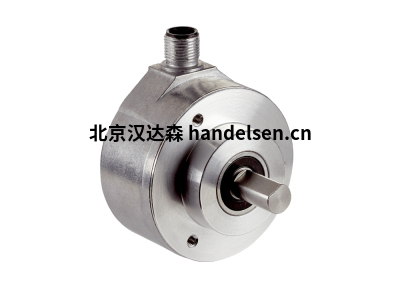

  SICK DFS60 是一款高分辨率增量編碼器，直徑為 60mm。SICK增量編碼器 DFS60提供多種機械和電氣接口，如果需要，也可以由客戶進行編程。輸出信號和零脈沖的編程的功能。高外殼等級、寬溫度范圍和大滾珠軸承距離確保了堅固性，使 SICK  DFS60 成為工業應用的編碼器。



SICK增量編碼器 DFS60優勢：

-各種不同的機械和電氣接口使編碼器能夠進行調整以適應安裝情況

-即使在高速下也具有同心度

-高達 16 位的高分辨率測量

-由于高外殼額定值、耐溫性和長軸承壽命，可安全運行

-通過 PGT-08 編程軟件和 PGT-10-Pro 顯示編程工具的可編程性使編碼器可以根據客戶需求進行調整

-可編程零脈沖位置簡化了安裝



SICK增量編碼器 DFS60應用:

在工廠和物流自動化中用于測量位置、速度和距離的應用，例如印刷機、紡織機、木材加工、包裝機



SICK DFS60B-S1PA10000增量編碼器參數：

每轉脈沖數：10,000 1)

測量步驟：每轉 90° 電/脈沖

測量非二進制行數的步距偏差：± 0.01°

錯誤限制：± 0.05°

輸出頻率：≤ 600 kHz

負載電流：≤ 30 毫安

能量消耗：≤ 0.7 W（空載）

機械設計：實心軸，伺服法蘭

軸徑：6 毫米

軸長：10 毫米

重量：+ 0.3 公斤

軸材質：不銹鋼

法蘭材質：鋁

筑屋材料：鋁壓鑄件

啟動扭矩：0.5 Ncm (+20 °C)

操作扭矩：0.3 Ncm (+20 °C)

允許的徑向/軸向軸載荷：80 N（徑向），40 N（軸向）

運行速度：≤ 9,000 分鐘?¹ 1)

轉子的轉動慣量：6.2 克平方厘米

軸承壽命：3.6 x 10^10 轉

允許相對濕度：90 %（不允許光學掃描冷凝）

工作溫度范圍：–40 °C ... +100 °C 2)，–30 °C ... +100 °C 3)

儲存溫度范圍：–40 °C ... +100 °C，無封裝



SICK增量編碼器實例型號：

SICK DFS60B-S1PA10000

SICK DFS60B-S4MA10000

SICK DFS60B-BHCA10000

SICK DFS60B-S4PA10000

SICK DFS60E-S4WA00360

SICK DFS60B-BHAA05000

SICK DFS60B-BCEL03160

SICK DFS60A-S4PK65536

SICK DFS60B-BHCM02048

SICK DFS60B-TJNC01024

SICK DFS60E-TJEK01024

SICK DFS60E-TJAA02048

SICK DFS60B-S4WA03036

SICK DFS60B-TECA00001

SICK DFS60B-S1CA08192

SICK DFS60E-TGCA00100

SICK DFS60E-TJEC00360

SICK DFS60B-BHAM00200

SICK DFS60B-TFCM08192

SICK DFS60A-TJCA20000

SICK DFS60E-BCEL01024

SICK DFS60B-S1AK03600

SICK DFS60E-BAAK02000

SICK DFS60E-BHAM02048

SICK DFS60B-S4EK00050

SICK DFS60E-BBEK01024

SICK DFS60B-TGWA00020

SICK DFS60B-THWA01000

SICK DFS60B-BHAA03600

SICK DFS60B-S4AA01500

SICK DFS60B-S4NA01024

SICK DFS60B-TENA01024
