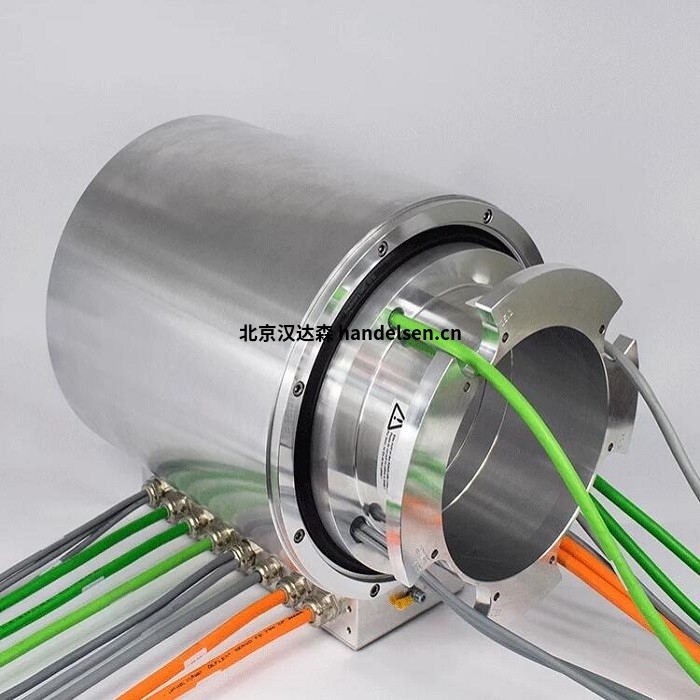

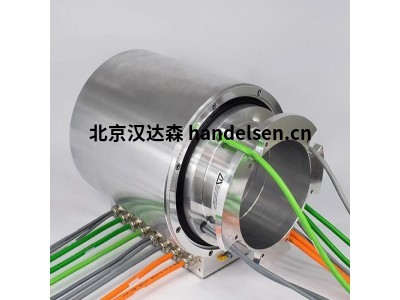

LTN滑環SC 100系列技術參數

LTN滑環SC 100系列技術參數



   LTN滑環用于將電信號、數據和電力從固定系統傳輸到旋轉系統。LTN滑環是機電的組成部分。LTN 滑環系統可以在電機中找到。由于LTN滑環堅固的設計，LTN滑環確保了整個機器組合的功能。此外，LTN還提供用于高數據速率非接觸式傳輸的光纖旋轉接頭。



LTN滑環的工作原理

  LTN滑環是機電組件，可在靜止和旋轉部件之間傳輸電力、信號和數據。 LTN滑環頻譜范圍從幾 mV 或 mA 到數百安培或數千伏。

  LTN滑環系統能夠承受多的環境影響，例如腐蝕性、含鹽空氣或強烈振動，從而確保整個機器系統的可靠運行。



  LTN滑環滿足實時現場總線系統無差錯傳輸的所有要求。LTN滑環的組件符合耐用性、傳輸靈敏度和響應時間的標準。因此，LTN滑環是自動化、機器人技術和所有其他高度動態應用的重要組成部分。



LTN SC 100系列滑環電氣數據：

24 個環,電流為3A或zui大值,12 個環,16 A

可以組合使用 3 A 或 16 A 的環

外徑：100 毫米

內徑：50 毫米

電壓：400 伏安



LTN SC 100系列滑環機械數據：

額定速度：金觸點120 min-1，1000 min-1

黃銅環上的銀色石墨刷

防護等級：IP 54

溫度：-20 °C ... +80 °C

轉子/定子連接：1000 mm 電纜； 引線和其他長度

軸承：鋼制滾珠軸承

外殼：鋁



LTN滑環常見型號：

LTN SC020-36-A01

LTN SC080-04/04-M02

LTN SC104-12-A01

LTN SC104-04/03-K02

LTN SC105-09/05-K03

LTN SC105-10/05-K02

LTN SC168-11/07-G13

LTN SC160-10/05-G07

LTN SC105-10/05-K02

LTN SC105-09/05-K03

LTN SC120-32/05-V09

LTN SC120-05/10-XXX

LTN SC200-08/10-I01

LTN RE-15-1-K66

LTN RE-15-1-A15

LTN RE-15-1-K39

LTN RE-21-1-B76

LTN RE-21-1-K37

LTN RE-21-1-K23

LTN RE-21-1-V70

LTN RE-15-1-A15-04

LTN RE-15-1-A15-04

LTN RE-21-1-A05-VS

LTN R58WVRE151B24-034-07JX

LTN SH0850256X04-025048BS
