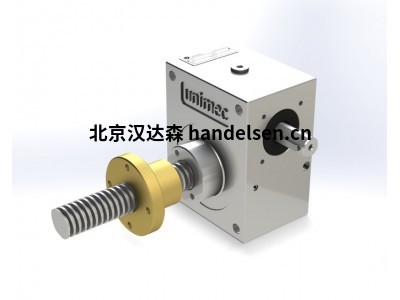

Unimec 不銹鋼梯形螺旋千斤頂
型號：204 1噸-10 kN
Unimec XTP型
材料規范規范指示
蝸桿16NiCr4 EN 10084:2008表面硬化合金鋼表面硬化并在齒和保持架上研磨
磨損的車輪CuAl10Fe2 GM EN 1982:2008鋁青銅冷成型
螺紋軸X5 CrNiMo 17-12-2（AISI 316）EN 10088-1:2014不銹鋼Tr 20x4（ISO 2901:2016）切割
Carter X5 CrNiMo 17-12-2（AISI 316）EN 10088-1:2014不銹鋼在6個面上完全加工
潤滑劑Unimec Mark CA鈣基潤滑脂0.1 kg
一般功能
工作溫度[°C]-10°C/80°C
靜載荷（牽引或壓縮）15 kN
動載荷（牽引或壓縮）10 kN
最大輸入轉速1800 rpm
主齒輪箱重量6 kg
梯形螺桿重量2,2 kg/m
最大負載時的防轉扭矩17 Nm
最大容許靜態橫向荷載0 N
中心到中心直徑30 mm
蝸桿上的最大徑向載荷220 N
標準工作條件25°C-服務10%
特定功能
標稱比率
1/5 1/10 1/30
實際比率1/4，75 1/10，5 1/30
蝸桿每轉平移0842 mm 0,38 mm 0,13 mm
效率31%28%20%
啟動效率22%19%14%
最大線速度1440 720 240
最大負載下的扭矩4,2 Nm 2,3 Nm 1,1 Nm
蝸桿最大扭矩54 Nm 54 Nm 42 Nm
怠速扭矩0,25 Nm 0,2 Nm 0,15 Nm
