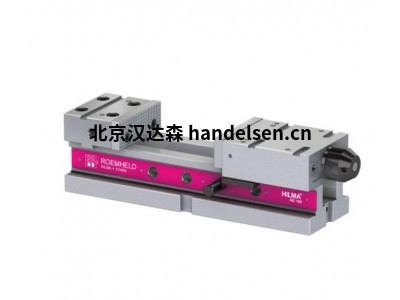

ROEMHELD WS1.3080液壓操作單作用數控機床立式虎鉗NC H

ROEMHELD 為數控機床和銑削操作提供各種精密機器虎鉗，并提供水平和垂直安裝選項。

全液壓和液壓機械式虎鉗可提供高速加工所需的穩定夾緊力，大大降低操作人員的疲勞度。

精密虎鉗可夾持多種不同的工件，有三種型號： 五軸虎鉗、機床虎鉗和自定心虎鉗的夾緊力可達 22,500 磅。 瀏覽以下同心夾持和工件夾持虎鉗產品。

特點

鋼制底座，不易變形

液壓夾緊力

經過硬化和磨削的導軌

夾鉗范圍廣

通過快速插座銷調節器輕松調整夾持范圍

安裝時間最短

固定卡爪上有用于工件止動的螺紋孔

夾爪的夾緊邊緣

通過簡單拆卸滑塊實現快速清潔

縱向和橫向鍵槽 20 H7，可根據 NC 要求快速定位

不同的總長度可實現與機床工作臺和加工中心干涉邊緣的最佳匹配

概述

NC 系列的工件夾持系統具有插銷調節功能，可快速適應各種夾持范圍。通過縱向和橫向鍵槽 20 H7，NC 可以根據 NC 要求快速定位。階梯卡爪插件可作為附件提供，以擴大夾持范圍。只需拔出插銷并從底座上卸下夾緊滑塊，即可輕松快速地清潔工件夾持系統。有以下 3 種卡爪寬度可供選擇：

NC 100 H

鉗口寬度：100 毫米

夾緊力：25 kN，350 bar

夾緊行程 5 毫米

NC 125 H

鉗口寬度：125 毫米

夾緊力 在 350 巴壓力下為 40 千牛

夾緊行程 5 毫米

NC 160 H

鉗口寬度：160 毫米

夾緊力：63 kN（350 bar 時

夾緊行程 7 毫米

優點

鋼制底座不易變形

液壓夾緊力

淬火和磨削導軌

夾鉗范圍廣

通過快速插座銷調整夾緊范圍

通過快速插座銷調整夾緊范圍

安裝時間最短

固定卡爪上有螺紋孔

用于工件止動

夾爪的夾持邊緣

通過簡單拆卸滑塊實現快速清潔

縱向和橫向鍵槽 20 H7

用于根據 NC

要求進行快速定位

不同的總長度可實現與機床工作臺和加工中心的最佳匹配。

加工中心

應用

液壓操作工件夾持系統

數控系統在立式加工模具和夾具制造方面具有優勢。

液壓操作可實現半自動化，并可用于批量生產
