ROEMHELD WS3.3660雙夾緊系統 數控機床虎鉗DS機械/液壓定爪

ROEMHELD 為數控機床和銑削操作提供各種精密機器虎鉗，并提供水平和垂直安裝選項。

全液壓和液壓機械式虎鉗可提供高速加工所需的穩定夾緊力，大大降低操作人員的疲勞度。

精密虎鉗可夾持多種不同的工件，有三種型號： 五軸虎鉗、機床虎鉗和自定心虎鉗的夾緊力可達 22,500 磅。 瀏覽以下同心夾持和工件夾持虎鉗產品。

概述

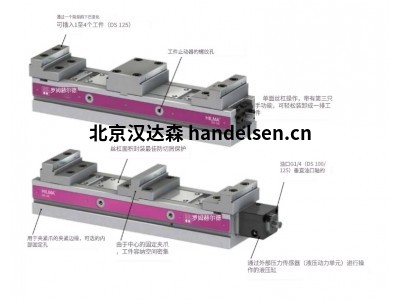

機械虎鉗，雙夾緊系統 DS，由機械或液壓操作，用于單夾緊和排夾緊。它們有一個頂爪，可水平或垂直安裝，通過浮動中心夾爪最多可夾持 4 個工件。帶第三只手功能的單側導螺桿操作使工件的裝卸更加方便。鉗口寬度包括 100、125 和 125 L（毫米）。

它們的最大夾緊力有以下 4 種規格：

DS 100 M：25 kN，55 Nm

DS 125 M：40 kN，115 Nm

DS 100 H：在 400 巴壓力下為 25 千牛

DS 125 H： 400 巴時 40 千牛

特點

通過浮動中央鉗口夾持多達 4 個工件

使用第三只手功能安全裝卸

適用于周期時間較短的中型和大型系列、

優勢一覽

使用靈活

使用方便

可固定在機器臺面上

效率高

操作

通過選擇相應的卡爪，可以?shī)A持 1 至 4 個不同尺寸的工件（DS 125）。這樣

這使得批量生產具有很高的靈活性。

所有夾持點的操作均通過一個導螺桿側進行。第三只手的功能確保了

安全地夾緊成排的工件。

通過插入固定孔，雙夾緊系統 DS 可以通過底座直接夾緊在機床工作臺上。

直接夾持到機床工作臺上。因此，不再需要破壞性的夾爪

夾緊系統可以更緊密地并排布置。

中央固定夾爪的布置不僅精度高（消除夾緊力）

而且由于減少了卡爪，成本也大大降低。

對于周期時間較短的中型和大型系列，雙夾緊系統 DS 可通過單獨的壓力傳感器（液壓動力裝置）進行操作。因此，用戶可以通過

手動開關或腳踏開關
