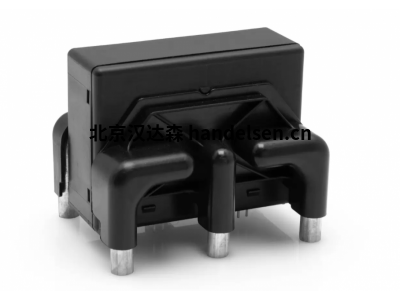

VAC閉環電流傳感器最高精度的電流測量

閉環電流傳感器，采用VAC發明的磁性探頭作為零場檢測器，以實現最高精度。VAC 電流傳感器覆蓋 1.5 A 至 1,700 A 的額定電流。

VAC閉環電流傳感器優點：

· 低上升時間

· 最高精度：0.4 至 0.7 %

· 頻率范圍 DC 至 200 kHz

· 在整個溫標度上無溫度漂移

· UL 認證

· 性能優于帶霍爾元件的傳感器

VAC閉環電流傳感器典型應用

· 變頻器

· 光伏逆變器

· 風力發電變流器

· 電動汽車充電站

· 焊接逆變器

· 開關模式電源

· 機器人

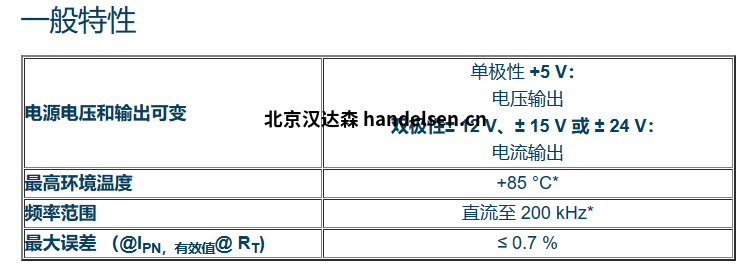

VAC閉環電流傳感器技術規格

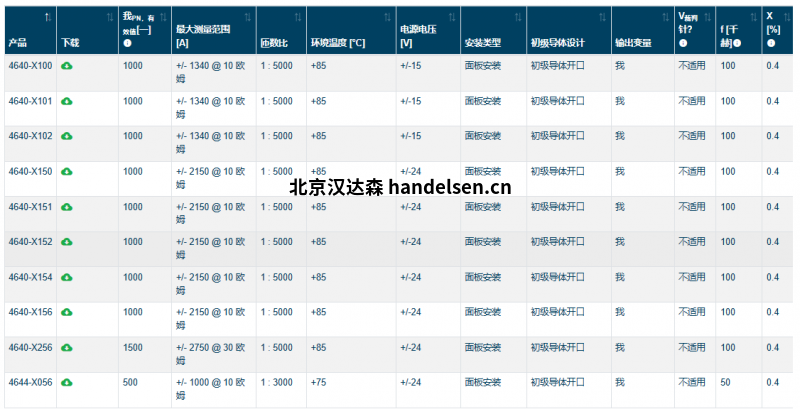

VAC閉環電流傳感器產品詳情

VAC閉環電流傳感器的功能原理

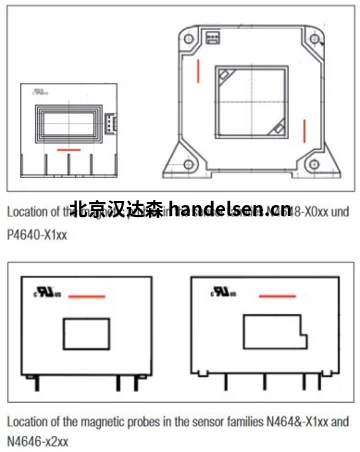

當前的IP待測在軟磁芯中產生磁通量。傳感器電子元件通過補償電流IS產生相反方向的磁通，并將磁通量的總和控制為零。這是通過磁場探頭完成的，磁場探頭位于磁芯的氣隙中。在幾kHz以上的頻率下，由初級繞組、磁芯和次級繞組組成的磁性系統作為電流互感器獨立于電子設備運行。
補償電流的數量和形狀對應于初級電流除以次級繞組的匝數。電壓可以從測量電阻獲得。閉環電流傳感器的主要優點是測量精度高，上升時間短，帶寬寬。與帶霍爾元件的VAC閉環傳感器相比，帶磁性探頭的VAC閉環傳感器在整個應用溫度范圍內實現了更高的精度。

當前形狀

在電力電子設備中要測量的工作電流通常是直流電或最大100 Hz的高振幅交流電。它們由功率半導體的開關電流疊加，功率半導體達到一位到兩位數的kHz范圍，諧波高達三位數范圍。它們的振幅明顯較低。我們的電流傳感器專為此類電流而設計。如果高頻分量的振幅永久大得多，則可能會(huì )發生傳感器磁芯過熱。因此，除了要測量的電流水平外，其形狀也會(huì )影響傳感器的損耗和加熱。

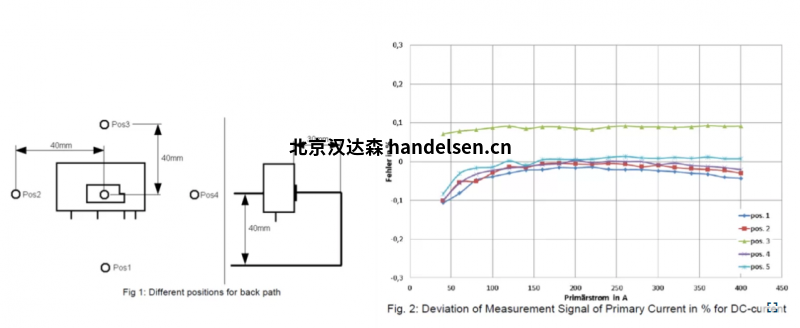

在具有主開口的電流傳感器中定位初級導體

在補償傳感器中，在傳感器磁芯中檢測由初級電流產生的磁通量，并通過同樣大的反極性通量進行補償。雖然我們的傳感器在磁性設計上非常堅固，但該測量原理的最佳功能并不完全獨立于導體在磁路中的位置，也不完全獨立于外部載流導體相對于磁路和零場探頭傳感器的位置。電流的幅度和頻率也很重要。由此產生的影響會(huì )影響傳感器的動態特性、高水平測量精度以及可能的加熱。如果導體通過傳感器開口居中放置，并且電流傳感器周?chē)木o鄰區域沒有攜帶大電流的導體，則可以獲得最佳結果。更多信息可應要求提供。
