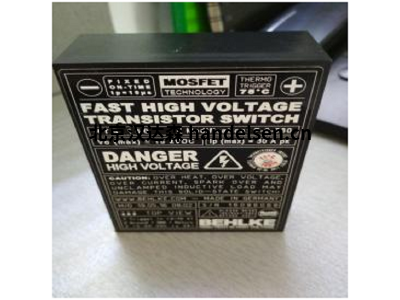

德國B(niǎo)ehIke/HTS4006技術資料

產品特點



描述



這里描述的高壓開關具有固定的導通時間，非常適合用于快速脈沖和放電應用。與導通時間可變的開關相比，導通時間固定的開關不受開關輸出到控制輸入的任何反饋影響。即使在最壞的情況下(不良電路布局、長時間開路布線、磁耦合、未定義負載等)，脈沖寬度也是穩定的。).具有固定導通時間的開關具有非常短的上升和傳播延遲時間，因此非常適合pockels單元應用。



BEHLKE HTS開關是主動控制裝置(無雪崩技術),無論溫度、電壓或負載條件如何，都表現出高度可靠和可重復的開關行為。與傳統的高壓開關元件(如氣體放電管和火花隙)相比，BEHLKE固態開關不會(huì )出現老化效應，其使用壽命比任何其他傳統高壓開關高出幾個數量級。



這些開關非常容易操作，只需要一個簡單的+5 VDC輔助電源(4.5至5.5 VDC)和一個TTL兼容的控制觸發信號。觸發可以是任何持續時間至少為25 ns、振幅為2至10伏的正向脈沖。由于施密特觸發器輸入特性和的信號放大，開關行為和導通上升時間都不會(huì )受到觸發脈沖波形的影響。被觸發后，開關打開約100納秒。通過ontime擴展選項OT-1us、OT-10us和OT-100us，可以延長工作時間。更短的導通時間通過OT-25ns、OT-50ns和OT-75ns的導通時間減少選項實現。25 ns至100us之間的任何其他定制導通時間可在選項OT-C下訂購，導通時間也可通過選項OT-P(可編程導通時間)在一定范圍內調整。一個開關周期后的恢復時間小于330 ns，使得突發頻率最高可達3 MHz。通過HFB選項可以實現高達10 MHz的脈沖頻率。內部驅動電路提供信號調理和輔助電壓監控。



頻率限制，以及驅動器和開關溫度保護。操作條件由三個內置的發光二極管指示。如果出現故障(輔助電壓< 4.5 VDC，頻率> f(最大值)且外殼溫度> 75°C)，紅色LED將指示一個錯誤，并且在故障狀態持續期間，開關分別被抑制至少2秒鐘。同時，TTL兼容故障信號出現在引腳4(低電平=故障)。在溫度過高的情況下，開關可以鎖定幾分鐘，這取決于單獨的冷卻條件。綠色LED表示“準備運行”,如果開關被觸發，黃色LED閃爍



標準塑料外殼是任何低功率/低頻率應用的低成本解決方案，功耗高達5瓦。對于5瓦以上的功耗，有多種冷卻選項可供選擇。這些選項包括用于液體浸入的銅散熱片(選項CF-LC)、用于強制通風的陶瓷散熱片(選項CF-C)、用于傳統散熱器的接地冷卻法蘭(無電位)(選項GCF)、用于導電水的間接液體冷卻(選項ILC)和使用非導電冷卻劑的直接液體冷卻(例如Galden ),以便在工作頻率下實現最佳冷卻性能和電容功耗。

電路設計建議



為了實現最短的導通上升時間和最佳的高壓脈沖形狀，所有引線和電路路徑的電感應盡可能低。這可以通過印刷電路板上非常寬和短的電路走線來實現，如果需要，可以分成幾層(多層PCB)。零件組件，如RS。CBP和CB必須“無電感”,并且只能用盡可能短的電線/電路走線連接。接地導電走線(包括邏輯接地)必須連接到公共接地點(星型接地)。動態載流電路路徑的感應線圈面積應盡可能小。高壓接線和控制電路應始終保持適當的距離。關于進一步的設計建議，請參考一般說明。
