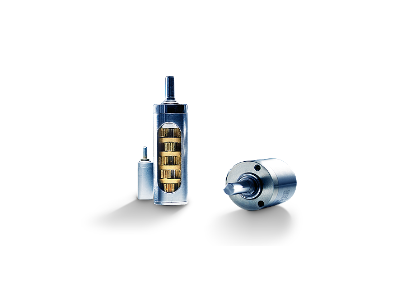

faulhaber 直齒減速箱和零回差直齒減速箱

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

福爾哈貝提供特殊規格的零回差直齒減速箱。通過加載兩個逆向旋轉的齒輪預緊力，使他們與電機小齒輪固定，從而將齒隙減到最低限度。

特性

為了與 FAULHABER 直流微電機配套，提供了各種高品質直齒 變速箱。全金屬或塑料輸入級齒輪系可確保超靜工作。減速箱 結構精密，電機的電流損耗極低，從而提高了效率。減速箱通 過套管安裝于電機上，形成無縫的精確裝配。FAULHABER 直 齒減速箱十分適合于高精度、低轉矩和低噪聲的應用場合。

FAULHABER 為直齒減速箱提供了一種特殊的零背隙型號。這 種減速箱由雙路直齒齒輪系組成，采用全金屬齒輪。通過兩個 獨立的齒輪通路彼此相反的旋轉，并將它們鎖定在電機小齒輪 上，從而盡量減少背隙。這種減速箱應用于分辨率特別高且要 求轉矩適中的定位應用場合。零背隙減速箱僅能預加載出廠。

提供各種減速比，包括非常高的減速比

提供零背隙版本

配套提供各種軸承，包括燒結合金、陶瓷和滾珠軸承

直齒減速箱

系列 08/2

齒輪級數: 2 ... 9

連續轉矩: 15 mNm

峰值轉矩: 25 mNm

減速比: 4 ... 1.518

外徑: Array

長度: 12 ... 24,2 mm

型號實例：

08/2 4:1

08/2 9,4:1

08/2 21,9:1

08/2 51,2:1

08/2 120:1

08/2 279:1

08/2 650:1

08/2 1518:1

直齒減速箱

系列 08/3

零回差

齒輪級數: 6 ... 9

連續轉矩: 15 mNm

峰值轉矩: 25 mNm

減速比: 120 ... 1.518

外徑: 8 mm

長度: 18,8 ... 24,2 mm

型號實例：

08/3 120:1

08/3 279:1

08/3 650:1

08/3 1518:1

直齒減速箱

系列 12/3

齒輪級數: 3 ... 15

連續轉矩: 30 mNm

峰值轉矩: 100 mNm

減速比: 9,17 ... 154.368

外徑: Array

長度: 15,4 ... 40,6 mm

型號實例:

12/3 9,17:1

12/3 20,6:1

12/3 46,4:1

12/3 104,4:1

12/3 235:1

12/3 529:1

12/3 1190:1

12/3 2677:1

12/3 6023:1

12/3 13552:1

12/3 30492:1

12/3 68608:1

12/3 154368:1

直齒減速箱

系列 12/5

零回差

齒輪級數: 5 ... 9

連續轉矩: 30 mNm

峰值轉矩: 100 mNm

減速比: 69,2 ... 2.050

外徑: 12 mm

長度: 18,7 ... 27,1 mm

型號實例：

12/5 69,2:1

12/5 161:1

12/5 377:1

12/5 879:1

12/5 2050:1

直齒減速箱

系列 15/5

齒輪級數: 2 ... 10

連續轉矩: 100 mNm

峰值轉矩: 300 mNm

減速比: 6,3 ... 235.067

外徑: 16 mm

長度: 26,2 ... 44,6 mm

型號實例：

15/5 6,3:1

15/5 11,8:1

15/5 22:1

15/5 41:1

15/5 76:1

15/5 141:1

15/5 262:1

15/5 485:1

15/5 900:1

15/5 1670:1

15/5 3101:1

15/5 5752:1

15/5 10683:1

15/5 19813:1

15/5 36796:1

15/5 68245:1

15/5 126741:1

15/5 235067:1

直齒減速箱

系列 15/5 S

齒輪級數: 2 ... 10

連續轉矩: 100 mNm

峰值轉矩: 300 mNm

減速比: 6,3 ... 235.067

外徑: 16 mm

長度: 26,2 ... 44,6 mm

型號實例：

15/5S 6,3:1

15/5S 11,8:1

15/5S 22:1

15/5S 41:1

15/5S 76:1

15/5S 141:1

15/5S 262:1

15/5S 485:1

15/5S 900:1

15/5S 1670:1

15/5S 3101:1

15/5S 5752:1

15/5S 10683:1

15/5S 19813:1

15/5S 36796:1

15/5S 68245:1

15/5S 126741:1

15/5S 235067:1
