warex valve防爆系統

韓麗萍 QQ：2850590600   手機：13552890098 電話：010-64717020-175 傳真：010-84786709-666 郵件：sales8@handelsen.cn

自2004年以來，我們提供了可用于爆炸技術解耦的完整安全系統。該安全系統由兩個的組合組成

WAREX防爆系統WA5E 103 GS

截止閥（GS型系列：耐沖擊壓力和防火等級），相應的調壓鼓以及經過EG型測試的鎖定系統。安全系統的可靠性原理是基于一個閥隨時關閉的事實。為了確保必要的功能，開發了獨立于高級控制模式工作的鎖定系統。特別是在真空應用方面，由于旋轉氣閘的泄漏空氣較少，因此可以替代使用保護系統。有關更多詳細信息，另請參見“ DKZ GS”一章。WA5E 103GS-ST3 /…系列類型適用于粉塵爆炸等級為St3（Kst≤1000bar·m / s）的鋁粉塵/空氣混合物和金屬粉塵。耐沖擊壓力為14 bar。

特征：

作為GS-ST3版本，可在高達150°C的溫度下使用，具有14 bar的耐沖擊壓力，

根據型式測試BVS07ATEXH060X，附加1可在最高200°C的爆炸壓力（0.3 bar）內使用

版本DKZ 103 GS，最大可用DN 500，Kst≤500 bar * m / s

可以在現場更換的密封件（硫化結構除外）

也可提供符合FDA認證的白色密封條（條件：粉塵的最小起火能量大于3 mJ）

符合DIN / ISO 5211的切割現場的軸和電樞頭適合于各種驅動可能性的構造

材料：

軸承

座鋁（鋁），鋼，不銹鋼

閥盤

不銹鋼，磨削和拋光的

套筒

NBR，Hypalone，EPDM，FPM，硅酮，以及其他材質

軸

不銹鋼1.4571 + 1.4057 + 1.4542

軸承襯套

MS，PTFE煤，青銅

O-振鈴

NBR，FPM

基礎型號及其他變型：

WA5E 103 GS

由兩個DKZ 103 GS系列的蝶閥，

一個中間油箱和一個EG型式認可的控制裝置（互鎖）組成。

標稱寬度范圍：DN 50 – DN 500

工作溫度：– 10°C至+ 60°C *

防爆壓力：最高10 bar *

袖長：可更換或固定硫化

根據EC型式檢驗證書B(niǎo)VS03AtexH023X

根據客戶要求設計調壓鼓

WA5E 103 GS-ST

由兩個DKZ 103 GS系列蝶閥，

一個調壓鼓和一個EG型經過測試的控制系統（鎖定）組成。

標稱寬度范圍：DN 50 – DN 200

工作溫度：– 10°C bis + 150°C *

防爆壓力：最高14 bar *

袖長：可更換或固定硫化

根據EC型式檢驗證書B(niǎo)VS07AtexH065X

根據客戶要求設計調壓鼓

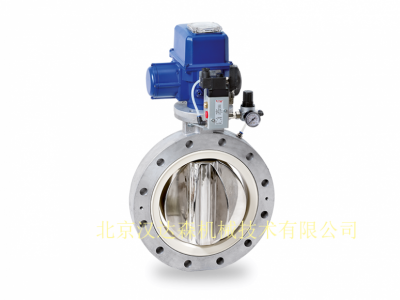

WAREX防爆蝶閥DKZ 103 GS ®

Warex在20年來一直在生產可用于爆炸的截止閥-技術上的分離。
DKZ 103 GS 類的截止閥由Dekra / Exam GmbH進行型式測試。標準等級DKZ 103 GS的耐沖擊壓力高達10 bar。關閉時，并且鑒于閥瓣的表面和墊圈未損壞，蝶閥可有效防止火焰傳播，因為丙烷/空氣混合物，氣體/空氣混合物，混合混合物的爆炸行為與丙烷/空氣混合物，以及爆炸等級為St 1和St 2的有機粉塵爆炸。此外，帶有蝶閥的保護系統
DKZ 103 GS型系列在關閉時可有效防止火焰傳播，以防止鋁粉塵/空氣混合物爆炸，以及具有粉塵爆炸等級St3（Kst≤500）的金屬粉塵/空氣混合物爆炸，其爆炸與鋁粉塵/空氣混合物的爆炸相似。DKZ 103 GS-ST3類適用于粉塵爆炸等級為St3（Kst≤1000 bar·m / s）的鋁粉塵/空氣混合物和金屬粉塵。耐沖擊壓力為14 bar。

特征：

·        由于GS-ST3版本適用于最高150°C，在14 bar的耐沖擊壓力范圍內，請參見類型測試證書B(niǎo)VS07ATEXH060X

·        根據型式測試BVS07ATEXH060X，在降低的爆炸壓力（0.3 bar）內也可在高達200°C的溫度下使用，增加1

·        DKZ 103 GS版本最高可用DN 500

·        可以在現場更換的密封件（硫化版除外）

·        帶有側向凸起和附加密封面的密封件確保法蘭之間的完美密封
而無需附加法蘭密封

·        軸和電樞頭適合于各種驅動可能性的構造，切割點符合DIN / ISO 5211

材料：

軸承
座鋁（鋁），鋼，不銹鋼
閥盤
不銹鋼，磨削和拋光的
套筒
NBR，Hypalone，EPDM，FPM，硅酮，以及其他材質
軸
不銹鋼1.4571 + 1.4057 + 1.4542
軸承襯套
MS，PTFE煤，青銅
O-振鈴
NBR，FPM

基礎型號及其他變型：

DKZ 103 GS

根據EC型式檢查，蝶閥的防爆壓力和阻燃等級最高為10 bar。

標稱寬度范圍：DN 50 – DN 500

工作溫度：– 10°C至+ 60°C *

防爆壓力：最高10 bar *

袖長：可更換或固定硫化

根據EC型式檢驗證書B(niǎo)VS03AtexH023X
