PHYTRON電機ZSS步進電機型號簡介

吳亞男 QQ：2853369884   手機：17718583804 電話：010-64714988-212 傳真：010-64714988-668 郵件：tk2@handelsen.cn

 PHYTRON電機ZSS步進電機型號簡介

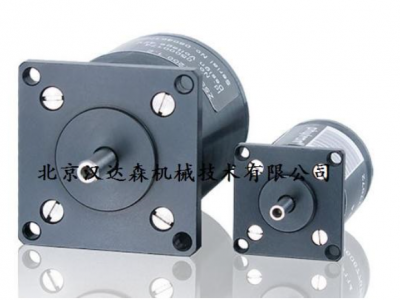

ZSS步進電機(19-56毫米)提供高精度和平穩運行。高達102.400個可接近位置(200步進電機，以1/512步進分辨率和編碼器的微步進模式驅動)，ZSS電機提供高精度定位功能?；谄鋷缀谓Y構，ZSS系列具有平滑的低共振運行性能。得益于低噪聲產生、典型的平穩運行以及由此產生的佳結果，特別是對于光學高精度應用。zsh步進電機像zss一樣，他們擴大了直徑57至107毫米的ZSS電機。性能設定標準，令人信服。



PHYTRON電機ZSS步進電機型號簡介

技術細節

用于單極或雙極控制模式的2相混合式步進電機

保持扭矩為0.45至17Nm

zsh直徑:57至107

NEMA兼容

步數/轉200步角1.8°

低保護模式：IP54，IP68，根據要求

允許表面溫度：-30°C至+80°C(短時可達100°C)



公司簡介：



PHYTRON公司成立于1947年，主要作為物理、電子產品質量檢測的實驗室。

到60年代，phytron公司發展成為步進電機及驅動控制器的專業制造商。主要生產特殊環境下的步進電機及驅動器。

phytron公司也為用戶提供特殊環境下的配件，例如驅動器、電纜、減速箱等。



產品廣泛應用于：機械工程，食品包裝、醫療設備、高清潔實驗設備，印刷設備，航空等行業。

主要產品：

Phytron放大器，Phytron電機,Phytron步進電機,Phytron控制器,Phytron驅動器,Phytron電源，Phytron傳動器，Phytron減速電機，Phytron阻尼器，Phytron聯軸器，Phytron分解器。



步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓€(xiàn)位移的開環控制電機，是現代數字程序控制系統中的主要執行元件，應用極為廣泛。在非超載的情況下，電機的轉速、停止的位置只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度，稱為“步距角”，它的旋轉是以固定的角度一步一步運行的?？梢酝ㄟ^(guò)控制脈沖個數來控制角位移量，從而達到準確定位的目的；同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速的目的。



步進電機是一種感應電機，它的工作原理是利用電子電路，將直流電變成分時供電的，多相時序控制電流，用這種電流為步進電機供電，步進電機才能正常工作，驅動器就是為步進電機分時供電的，多相時序控制器。

雖然步進電機已被廣泛地應用，但步進電機并不能像普通的直流電機，交流電機在常規下使用。它必須由雙環形脈沖信號、功率驅動電路等組成控制系統方可使用。步進電機作為執行元件，是機電一體化的關鍵產品之一，廣泛應用在各種自動化控制系統中。



Phytron  ZSH 87/2

Phytron  ZSH 87/3

Phytron  ZSH 88/1

Phytron  ZSH 88/2

Phytron  ZSH 88/3

Phytron  ZSH 107/1

Phytron  ZSH 107/2

Phytron  ZSH 107/3

Phytron  ZSH 107/4

Phytron  VSS/VSH 19D200D0D6

Phytron  VSS/VSH 19D200D1D2

Phytron  VSS/VSH 20D200D0D6

Phytron  VSS/VSH 20D200D1D2

Phytron  VSS/VSH 25D200D0D6

Phytron  VSS/VSH 25D200D1D2

Phytron  VSS/VSH 26D200D0D6

Phytron  VSS/VSH 26D200D1D2

Phytron  VSS/VSH 32D200D0D6

Phytron  VSS/VSH 32D200D1D2

Phytron  VSS/VSH 33D200D0D6

Phytron  VSS/VSH 33D200D1D2

Phytron  VSS/VSH 42D200D1D2

Phytron  VSS/VSH 42D200D2D5

Phytron  VSS/VSH 43D200D1D2

Phytron  VSS/VSH 43D200D2D5

Phytron  VSS/VSH 52D200D1D2

Phytron  VSS/VSH 52D200D2D5

Phytron  VSS/VSH 56D200D1D2

Phytron  VSS/VSH 56D200D2D5

Phytron  VSS/VSH 57D200D1D2

Phytron  VSS/VSH 57D200D2D5

Phytron  VSS/VSH 80D200D 5

Phytron  VSS/VSH 100D200D10

Phytron  VSS/VSH 126D200D10

Phytron  VSS 25D200D0D6-GPL-HV-4LP

Phytron  VSS 25D200D1D2-FV-4LP

Phytron  VSS 43D200D2D5-E-GPL-HV-4LP

Phytron  VSS 57D200D2D5-E-GPL-HV-4LP

Phytron  ZSH 87/3D200D8D4-E50

Phytron  ZSH 87/2D200D6D5-B-E50

Phytron  ZSH 87/2D200D6D5-B-TB-TI

Phytron  ZSH 87/1D200D4D2-B-TB-TI

Phytron  ZSS 19.20

Phytron    ZSH 88/1

Phytron    TMC I/I-H-232-F/F

Phytron    PMC-H-230V

Phytron    OMC I-H-232-F

Phytron    ZSS 33.20-E

Phytron    ZSS 32.20-E

Phytron    ZSH 57 / 2.

Phytron  ZSS33.20-E



常見型號及說明：

ZSH 57 / 2.200.4,2

二相混合步進電機

- 外形尺寸57，長度200步，額定電流4.2 A



ZSS 32.200.0,6-E

二相混合步進電機

- 尺寸32，200步，額定電流0.6 A.

- 第二個軸端

- 8 x 300 mm聚四氟乙烯絕緣絞線，AWG 26



ZSS 33.200.0,6-E

步進電機帶有第二軸端



OMC I-H-232-F

可編程步進電機控制線性

用于存儲當前儀表讀數和數據的永久存儲器

16個數字輸入和8個輸出。

包括配套插頭組

變體：I-H-232-F

- 軸1：集成兩相恒流功率輸出級;pH值為0,14-9Apeek，

- 為高頂禮帽導軌安裝準備的外殼

- 用于編程的RS232串行接口

和在線操作

- 風扇安裝



PMC-H-230V

電源適配器51V;5.5A



TMC I/I-H-232-F/F

可編程步進電機控制

線性和圓弧插補

用于存儲當前儀表讀數和數據的永久存儲器

32個數字輸入和16個輸出。

包括配套插頭組

變體：I / I-H-232-F / F

- 軸1：集成兩相恒流功率輸出級;pH值為0,14-9Apeek，

- 軸2：集成兩相恒流功率輸出級;pH值為0,14-9Apeek，

- 為DIN導軌安裝準備的外殼

- 用于編程的RS232串行接口

和在線操作

- 風扇安裝



RSH 80.200.7,5

二相混合步進電機

- 外形尺寸80，200步，額定電流7.5 A.



RSH 81.200.7,5-I1

二相混合步進電機

- 框架尺寸81,200步，額定電流7.5 A.

- 增量式編碼器HEDS 9140，

包括配對連接器和線路驅動器，

3通道 500個脈沖/轉



OMC I-H-232-F

可編程步進電機控制 線性

用于存儲當前儀表讀數和數據的永久存儲器

16個數字輸入和8個輸出。

包括配套插頭組

變體：I-H-232-F

- 軸1：集成兩相恒流功率輸出級;pH值為0,14-9Apeek，

- 為高頂禮帽導軌安裝準備的外殼

- 用于編程的RS232串行接口

和在線操作

- 風扇安裝



TMC I / I-H-232-F / F

可編程步進電機控制 線性和圓弧插補

用于存儲當前儀表讀數和數據的永久存儲器

32個數字輸入和16個輸出。

包括配套插頭組

變體：I / I-H-232-F / F

- 軸1：集成兩相恒流功率輸出級;pH值為0,14-9Apeek，

- 軸2：集成兩相恒流功率輸出級;pH值為0,14-9Apeek，

- 為DIN導軌安裝準備的外殼

- 用于編程的RS232串行接口

和在線操作

- 風扇安裝



ZSS 33.200.1,2

二相混合步進電機

- 尺寸33,200步，額定電流1.2A

- 8 x 300 mm聚四氟乙烯絕緣絞線，AWG 26

TOOL-TEMP加壓水溫控制裝置TT-137技術參數

安全設備：

*液位控制提供自動干運行保護

*獨立的機械安全恒溫器

*溫度限制器安裝在控制器中

*電機保護開關，變壓器，絕緣

*發生故障時發出聲音警報

北京漢達森德國本土采購，拼箱發貨報關，德國技術支持，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員吳亞男。
