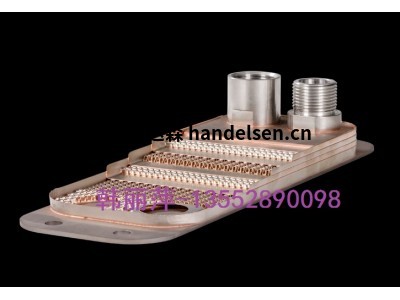

funke釬焊板式換熱器TPL 01-K-14-22

funke  TPL，GPL和GPLK系列實現了高傳熱性能和低壓降。壓紋不銹鋼板的熱力學優化波紋以及特殊的FUNKE插入式湍流板（TPL）即使在低體積流量下也能產生高湍流。這允許極其有效地利用可用的熱交換區域，從而導致高效的熱傳遞。湍流還導致強大的自清潔效果，從而大大減少了長時間的停機時間和維護成本。FUNKE釬焊板式換熱器可在高壓和高溫下運行，并以緊湊的設計脫穎而出。

TPL釬焊板式換熱器最初是專門為冷卻液壓油和機油等應用而開發的，它也是機械和工廠工程中其他應用過程的理想之選，并可以部署。TPL滿足了該領域在可靠性和熱力學效率方面的高要求，并且可以最大程度地靈活設計！

極高的傳熱性能是通過對角介質流動以及插入流動間隙中的特殊湍流板實現的，這是由FUNKE專門開發和生產的技術。湍流板有不同的版本，使技術設計非常靈活。由于TPL的模塊化設計，每個單獨的流道都可以適應特定的應用。TPL的另一個優點是其高回彈力，因為與傳統的釬焊板式換熱器中使用的點焊相比，表面釬焊可以在應力下實現更高的安全性。由于TPL的表面焊接，例如，由壓力或溫度差異引起的熱交換器應力狀況可以得到更好的吸收。TPL可以與不同的媒體通用。得益于強大的TPL的高傳熱性能，對于粘度較高的介質，可能需要小尺寸，小空間的要求?？蛇x的擴展端板也便于安裝已經非常緊湊的單元。

技術數據

每板熱交換表面： 0.035-0.286平方米

最高 運營壓力： 36巴

最高 工作溫度： + 200°攝氏度

材料

• WA板：1.4404（AISI 316 L）

• 焊料：銅99.9％（TPL）

• 焊料：100％不銹鋼（TPLB）

• Funke TPL 01-K-14-22

• Funke GPL 7-20-L

• Funke FP 206-175-3-NH

• Funke FP 206-107-3-NH

• Funke FHF21220407

• Funke TPL 00-L-48-21

• Funke FP 14-45-1-NH

• Funke FP 14-57-1-NH

• Funke FP 14-99-1-NH

• Funke FP 14-175-1-NH

• Funke FP 05-9-1-NH

• Funke TPL00-L-14-21

• Funke TPL00-L-8-11

• Funke FP 14-101-1-NH

• Funke TPL 00-K-6-22

• Funke TPL 00-K-26-12

GPLB

應用領域

許多可能的應用，包括化學設備或實驗室中的特殊應用，這些化學設備或實驗室中用于處理高腐蝕性介質（例如導熱油）的場合。用于建筑服務，例如區域供熱，太陽能技術和熱泵的系統分離，以及地暖和服務用水的供暖。

不銹鋼釬焊板式換熱器適用于飲用水。

技術數據

最高 運營壓力： 25 bar / 30 bar（標準），可根據要求提供更高壓力

最高 工作溫度： + 350°C（標準）

CE認證

材料

100％不銹鋼

Funke FP 22-45-NH

Funke FP14-91-1-NH PN10

Funke TPL 00-K-26-22

Funke TPL 01-K-36-22

Funke TPL 00-L-14-21

Funke TPL 00-L-16-11
