星球摹耳

Nidec-Shimpo行星齒輪箱的功率和精度

• 緊湊的設計
• 高效率
• 高抗扭剛度
• 低慣性力矩
• 高過載能力
• 高動態
• 傳動比大

支線摹耳

動態正齒輪箱

Nidec Graessner生產針對客戶的螺旋或直齒設計的正齒輪變速箱。齒的設計使用KISSsoft以及我們自己的設計和計算程序進行。

除了為客戶提供技術支持和建議外，我們還負責整個工程流程。通過與客戶緊密合作，我們保證在每種情況下都能開發和生產最佳的驅動解決方案。

優點：

• 經濟生產
• 簡單的機械運動和動力傳遞
• 高效率
• 運行平穩度高
• 高軸向和徑向載荷
• 低周向間隙
• 廣泛的應用
• 使用壽命長

星球摹耳

Nidec-Shimpo行星齒輪箱的功率和精度

• 緊湊的設計
• 高效率
• 高抗扭剛度
• 低慣性力矩
• 高過載能力
• 高動態
• 傳動比大

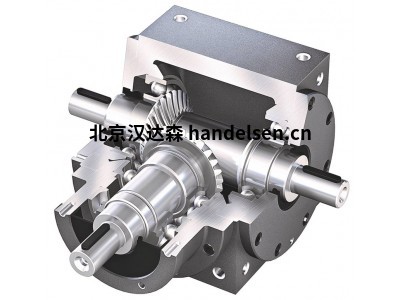

Nidec Graessner 行星齒輪箱的功率和精度緊湊設計-漢達森

斜角?耳-電產-Graessner的錐齒輪

由于齒輪齒和齒輪專家的創(chuàng )作都是基于60多年的經驗，因此幾乎沒人能像MS-Graessner一樣理解復雜的結構。

MS-Graessner適用于廣泛領域和應用的智能解決方案使它成為齒輪齒技術和齒輪構造方面可靠的行業合作伙伴。







	螺旋 錐齒輪	準雙錐 齒輪	零度® 錐齒輪
用于以90°角或任何其他角度傳遞力
高扭矩
低扭矩
重載下
輕載下
低噪音運行
用于低振動傳輸
對于具有相同級別輸入和輸出的驅動器
對于具有輸入和輸出軸向偏移的驅動器
用于異常高的齒輪減速
如果小齒輪要盡可能大
適用于所有具有空間和重量限制的應用

Nidec Graessner 行星齒輪箱的功率和精度緊湊設計-漢達森



高傳動比準雙曲面齒輪組i = 30：1，典型軸偏移。







螺旋錐齒輪對，軸角為45°。







高傳動比準雙曲面齒輪組i = 30：1，典型軸偏移。







螺旋錐齒輪對，軸角為45°。







錐齒輪越小，所需的專門知識就越大。

Nidec Graessner –工程

根據您的要求

我們的工程技術和特殊的制造技術已使我們成為齒輪系統和錐齒輪變速箱的精密制造商已有60多年的歷史，并成為特殊齒輪箱的專家。對于我們來說，個性化解決方案是標準配置。除了提供僅限于某些領域的專業知識（例如純粹的開發），我們還提供所有相關領域的全面專業知識-從規格和第一批草圖到零系列的制造，包括密集的測試操作。我們的專業知識還延伸到內部開發的特殊工作流程管理系統：在涉及的所有領域和客戶之間實現最佳流程。因此，我們的質量管理體系可確保最高的質量和成本確定性。







四個示例說明了一個原理：高度獨立的特殊變速箱

我們提供與生產兼容的設計，特別適合客戶的應用，并提供創(chuàng )新設計的驅動部分，包括行星齒輪，正齒輪，錐齒輪和蝸輪蝸桿級。我們渴望通過創(chuàng )新和可持續發展的特殊齒輪箱來支持客戶進行其齒系統設計的新開發和優化。







例子1

應用范圍：

• 汽車行業
• 醫療技術

高變速箱微型齒輪箱，用于汽車工業和醫療技術。







例子2

應用范圍：

• 機床制造
• 廠房建設

三級角齒輪箱，速比> i = 75：1；行星齒輪級包括正齒輪和錐齒輪級。用于機床和工廠建設應用。










例子3

應用范圍：

• 自動化
• 機械手

創(chuàng )新的行星齒輪箱，傳動比高達i = 150：1；行星齒輪和準雙曲面錐齒輪齒輪級。適用于自動化和機器人技術。







例子4

應用范圍：

• 食品工業
• 包裝設備行業

高傳動比的單級角齒輪箱采用超薄型，輕巧的設計，可承受高動態負載。適用于食品和包裝機械行業。









---

們的生產能力符合格里森（Gleason）要求的齒輪銑齒齒輪齒切割質量≤7 DIN 3965模塊ms最小值模塊ms最大值max。齒輪的外邊緣最大Ø（A）齒寬（B）外錐齒輪齒距到錐齒輪的錐角（B）0.512.0410 mm6628010°170°雙錐齒輪0.512.0410mm66280--Zerol®錐齒輪0.512.0410 mm6628010°170°（A）取決于傳動比（B）取決于外錐齒輪距離符合GleasonGear齒的切割質量≤5 DIN 3965模塊ms最小值模塊ms最大值最大值齒輪的外邊緣最大Ø（A）齒寬（B）外錐齒輪距錐齒輪的軸角（B）0.810.0280 mm6628010°170°雙錐齒輪0.810.0280mm66280--Zerol®錐齒輪0.810.0280 mm6628010°170°（A）取決于傳動比（B）取決于外錐齒輪的距離■精確傳動■運轉非常安靜■發熱少■靈活的選項可通過改變齒面的幾何形狀來優化噪音■在噪音極為重要的應用中，按照UMC工藝（通用運動概念）進行磨齒齒切割3可根據要求提供其他齒輪齒零件和尺寸
