瑞士maxon 電機 2332.970-21.116-000 特點

在maxon EC電動機中，取代換向系統中的摩擦損耗，在定子組中出現了速度相關的鐵損。

在啟動過程中，最大的扭矩使發動機發展。 是比正常工作扭矩大幾倍。 因此，功耗最大。

額定工作點

額定工作點是電機的出色工作點，是在額定電壓UN（電機數據的第1行）和額定電流IN（第6行）下運行的結果。 從轉矩和電流的等效值開始，跟隨在該工作點處生成的額定轉矩MN（線5），并根據速度特性確定額定轉速nN（線4）。 額定電壓的選擇應考慮最大怠速應在何處。 額定電流由電動機的最大熱允許連續負載得出。



電機圖，操作區域

該目錄包含每種maxon DC和EC電動機類型的圖表，該圖表舉例說明了基于典型電動機的繞組系列的工作范圍。

連續運行范圍兩個條件“允許的連續扭矩”和“極限速度”限制了連續運行范圍。 在此范圍內的工作點在溫度上并不重要，通常不會(huì )導致?lián)Q向系統的磨損增加。



短線操作范圍

出于熱的原因，電機只能永久性加載最大允許的連續電流。 然而，在短時間內，允許使用更高的電流（扭矩）。 只要繞組溫度低于臨界值，就不會(huì )損壞繞組。 電流增加的相位受時間限制。 通過繞組的熱時間常數（電動機數據的第19行）可以確定這種短期過載可能持續多長時間。 過載周期的大小范圍從最小的電動機（直徑為6到13毫米）到幾分鐘（對于最大的電動機（直徑為60到90毫米））不等。 確切過載時間的計算在很大程度上取決于電動機電流和轉子的起始溫度。





容許連續電流，容許連續轉矩

當前的熱損耗使繞組發熱。結果

熱量必須能夠散發出去，以便不超過最高繞組溫度（電機數據的第22行）。這定義了在標準條件下（環境溫度25°C，法蘭無散熱，空氣自由流通）下達到最高繞組溫度的最大允許連續電流。較大的電動機電流會(huì )導致繞組溫度過高，請選擇額定電流，使其與該最大允許連續電流相對應。他強烈依賴發展。細線繞組的額定電流小于粗線繞組的額定電流。低阻抗時

繞組可以減少電刷系統的功耗

進一步限制允許的連續電流。對于石墨電刷電動機，在較高速度下摩擦損耗會(huì )急劇增加。對于EC電動機，渦流損耗隨著速度的增加而增加，并產生額外的熱量。相應地，最大允許的連續電流在較高速度時減小。與額定電流相關的額定轉矩在繞組系列之內

電機類型實際上是恒定的，代表一種特性

引擎類型dar的大小。





最高速度（極限速度）

在直流電動機的情況下，這主要受到換向系統的限制。

在極高的速度下，收集器和刷子變得更堅固

磨損。 原因如下：

-由于行進距離長，機械磨損增加

收集方式

-通過電刷的振動和火花增加電蝕



限制速度的另一個原因是機械的轉子的殘余不平衡會(huì )影響軸承的壽命。

高于極限速度nmax（第23行）的速度相當高可能，但大多數人的預期壽命縮短

。

EC電動機的極限轉速由使用壽命決定在最大允許剩余不平衡量和軸承載荷下計算的滾珠軸承（至少20,000小時）的考慮因素。





最高允許繞組溫度

電機電流由于繞組電阻而導致a

加熱繞組。 為了使發動機不會(huì )過熱，必須

熱量通過定子釋放到環境中。 自支撐繞組是熱敏區域。 短時間內不得超過轉子的最高溫度。 對于具有較高電流負載趨勢的石墨電刷電動機和EC電動機，該溫度為125°C（在某些情況下高達155°C）。 貴金屬換向電動機僅允許較低的電流負載，因此轉子溫度不得超過85°C。 良好的空氣流通或冷卻板等安裝措施會(huì )大大降低溫度。

maxon致力于研發并生產性能強大的電動驅動器。 我們的DC電機品質領先全球。 符合工程師們毫不妥協的理念，因而被廣泛應用在各種高要求應用場合。 例如美國國家航空航天局火星探測車的驅動力來源就是maxon電機。 此外，還可用在胰島素泵和外科手持器械中。 仿真機器人或精密工業設備中也可以找到maxon電機的身影。 甚至是紋身機、客機、相機鏡頭、賽車和心臟泵中。50多年來，我們一直致力于根據客戶需要提供個性化解決方案、不斷提高品質并堅持創(chuàng )新。 我們的模塊化系統產品不斷擴展，其中包括：

 有刷和無刷直流電機

無刷盤式電機

行星齒輪箱

正齒輪箱

特殊齒輪箱

傳感器

伺服放大器、位置控制器

高科技CIM和MIM組件

客戶定制驅動方案



118382  RE 10 Ø 10 mm, 稀有金屬電刷, 0.75 Watt     10 mm  0.75 W  2.4 V    13000 rpm  0.757 mNm



118383  RE 10 Ø 10 mm, 稀有金屬電刷, 0.75 Watt     10 mm  0.75 W  3 V 11100 rpm  0.789 mNm



118384  RE 10 Ø 10 mm, 稀有金屬電刷, 0.75 Watt     10 mm  0.75 W  3.6 V    9930 rpm    0.784 mNm



118385  RE 10 Ø 10 mm, 稀有金屬電刷, 0.75 Watt     10 mm  0.75 W  4.5 V    11300 rpm  0.787 mNm



118386  RE 10 Ø 10 mm, 稀有金屬電刷, 0.75 Watt     10 mm  0.75 W  6 V 13000 rpm  0.784 mNm



118387  RE 10 Ø 10 mm, 稀有金屬電刷, 0.75 Watt     10 mm  0.75 W  6 V 11400 rpm  0.8 mNm



118388  RE 10 Ø 10 mm, 稀有金屬電刷, 0.75 Watt     10 mm  0.75 W  7.2 V    11400 rpm  0.784 mNm



118389  RE 10 Ø 10 mm, 稀有金屬電刷, 0.75 Watt     10 mm  0.75 W  7.2 V    10600 rpm  0.718 mNm



118390  RE 10 Ø 10 mm, 稀有金屬電刷, 0.75 Watt     10 mm  0.75 W  9 V 10700 rpm  0.757 mNm



118391  RE 10 Ø 10 mm, 稀有金屬電刷, 0.75 Watt     10 mm  0.75 W  12 V     11600 rpm  0.746 mNm



118392  RE 10 Ø 10 mm, 稀有金屬電刷, 1.5 Watt 10 mm  1.5 W   3 V 13000 rpm  1.5 mNm



118393  RE 10 Ø 10 mm, 稀有金屬電刷, 1.5 Watt 10 mm  1.5 W   3 V 10700 rpm  1.49 mNm



118394  RE 10 Ø 10 mm, 稀有金屬電刷, 1.5 Watt 10 mm  1.5 W   4.5 V    12800 rpm  1.48 mNm



118395  RE 10 Ø 10 mm, 稀有金屬電刷, 1.5 Watt 10 mm  1.5 W   4.5 V    10600 rpm  1.47 mNm



118396  RE 10 Ø 10 mm, 稀有金屬電刷, 1.5 Watt 10 mm  1.5 W   6 V 12400 rpm  1.5 mNm



118397  RE 10 Ø 10 mm, 稀有金屬電刷, 1.5 Watt 10 mm  1.5 W   6 V 9880 rpm    1.57 mNm



118398  RE 10 Ø 10 mm, 稀有金屬電刷, 1.5 Watt 10 mm  1.5 W   9 V 12200 rpm  1.53 mNm



118399  RE 10 Ø 10 mm, 稀有金屬電刷, 1.5 Watt 10 mm  1.5 W   9 V 11100 rpm  1.54 mNm



118400  RE 10 Ø 10 mm, 稀有金屬電刷, 1.5 Watt 10 mm  1.5 W   12 V     12500 rpm  1.54 mNm



118401  RE 13 Ø 13 mm, 稀有金屬電刷, 1.2 Watt 13 mm  1.2 W   1 V 11600 rpm  0.499 mNm



有刷DC電機

maxon DC電機是質量?jì)?yōu)異的直流電機，采用高性能永磁體。 電機的“心臟”是享有全球patent的空芯杯轉子。 這項先進的技術帶給驅動器的優勢是緊湊的結構、高性能和低慣性。 由于慣量較小，DC電機可達到很高的加速度。 模塊化構建的A-max和RE-max系列提供多種選配可能，在提供卓越性能的同時保持合理的價格。

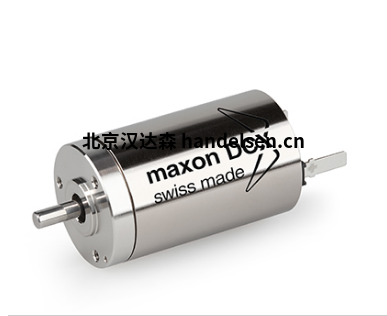

DCX系列

可配置直徑在6 – 35mm

的規格。 可選擇稀有金屬/

石墨電刷、滑動軸承/燒結軸

承等各種選項。







DC-max系列

您可以配置直徑16 mm和 22 mm的電機?？梢栽谑娝⒑拖∮薪饘匐娝?、燒結軸承和滾珠軸承以及多種不同元件之間自由選擇。

maxon DC-max電機以最小體積發揮最大功率，擁有卓越的性?xún)r(jià)比。

小型驅動器DC-max 16 S配備強勁的RE磁體、新型的繞組技術、成本優化的設計并通過自動化生產制成。

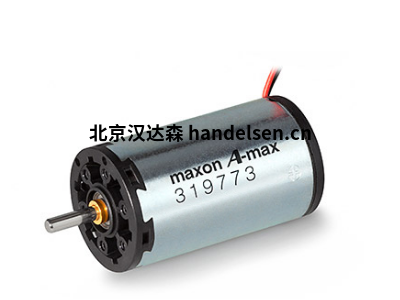

A-max系列

直徑12 – 32mm。 0.5 – 20W。

maxon A-max電機采用高效空芯杯轉子和鋁鎳鈷磁鋼。

online Shop

maxon A-max電機屬于一項配備了高功率AlNiCo永磁鐵的高品質直流電機的創(chuàng )新項目。電機的“核心部件”maxon無鐵芯繞組經過經過上百萬次驗證。 這代表了緊湊、高效和低慣量的驅動裝置的最先進技術。



RE-max系列

直徑13 – 29毫米。0.75 – 22瓦。

maxon RE-max電機采用釹磁鋼，可達到極高的功率。





RE系列

直徑6 – 65毫米，0.3 – 250瓦。

maxon RE電機的效率 > 90 %，并且配備有高性能磁鐵（稀土）。







 　　瑞士maxon motor公司，總部位于Sachseln，在全球擁有1865名員工。40多年來，Maxon Motor在全世界30多個國家陸續建立了本土化的體系。目前，maxon motor在瑞士、德國和匈牙利都設有生產線。憑借其不斷革新的技術，卓越的產品性能，和良好的客戶服務體系，使得Maxon聘 Motor在全球的高精密電機和驅動系統的市場享有極高的聲譽。Maxon Motor是值得信賴的驅動產品供應商。



產品分類



　　瑞士Maxon Motor電機，Maxon Motor直流電機，Maxon Motor減速電機，Maxon Motor控制電機，Maxon Motor步進電機。



型號示例：



MAXON MOTOR 2332.968-51.225-200 + HP ENCODER HEDS-5310

TAMAGAWA MOTOR TS4501N2000E100



MAXON MOTOR 2332.970-21.116-000 TAMAGAWA MOTOR

TS4503N2036E501



MAXON MOTOR 232.970-21.118-000 TAMAGAWA MOTOR

TS4502N2000E200



MAXON MOTOR MODEL#:226785 TAMAGAWA MOTOR

TS4509N2000E100



MAXON MOTOR MODEL#:226784 TAMAGAWA MOTOR

TS4509N7000E100



MAXON MOTOR MODEL#:236659 TESEC 906 相位控制器 U7DK-5114



MAXON MOTOR MODEL#:214896 TOSOK ENCODER RE19C



MAXON MOTOR MODEL#:2332.970-21.116-000 TSUKASA MOTOR

TG-01D-UN-64-KA



MAXON MOTOR 41.032.038-00.00-293 TSUKASA MOTOR

TG-05L-SG-50-KA



MAXON MOTOR 44.026.000-00.07 TSUKASA MOTOR

TG-05A-AM--25-KA



MAXON MOTOR 135675 TSUKASA MOTOR TG-38E-AM-25-KA



MAXON MOTOR 41.026.038-00-00-159 TSUKASA MOTOR

TG-05J-AM-25-KA



MAXON MOTOR MODEL#:232.970-21.118-000 TSUKASA MOTOR

TG-05L-AM-50-KA



MAXON DC MOTOR 44.060.00-00.09-071 HEDS-5500 A11



MAXON DC MOTOR 2260.885-73.216-200 44.060-000-00.17-067


瑞士maxon 電機 2332.970-21.116-000 特點

瑞士maxon motor公司，總部位于Sachseln，在全球擁有1865名員工。40多年來，Maxon Motor在全世界30多個國家陸續建立了本土化的服務體系。目前，maxon motor在瑞士、德國和匈牙利都設有生產線。憑借其不斷革新的技術，卓越的產品性能，和良好的客戶服務體系，使得Maxon Motor在全球的高精密電機和驅動系統的市場享有極高的聲譽。

maxon始于1961年高精密DC電機，致力于研發并生產性能強大的電動驅動器。 符合工程師們毫不妥協的理念，因而被廣泛應用在各種高要求應用場合。 例如美國國家航空航天局火星探測車的驅動力來源就是maxon電機。 此外，還可用在胰島素泵和外科手持器械中。 仿真機器人或精密工業設備中也可以找到maxon電機的身影。 甚至是紋身機、客機、相機鏡頭、賽車和心臟泵中。

50多年來，我們一直致力于根據客戶需要提供個性化解決方案、不斷提高品質并堅持創(chuàng )新。 我們的模塊化系統產品不斷擴展，其中包括：

有刷和無刷直流電機

無刷盤式電機

行星齒輪箱、正齒輪箱、特殊齒輪箱

傳感器

伺服放大器、位置控制器

高科技CIM和MIM組件

客戶定制驅動方案





應用范圍：

用于醫療技術的驅動系統。



體內或手術室內： 我們致力改善生活品質。



醫療領域對于驅動元件有相當高的要求： 精確、可消毒、運行穩定性高和生熱低的DC/EC驅動裝置。 maxon medical專為這個應用領域研發和生產微驅動裝置——嚴格按照ISO 13485醫療標準。maxon medical為每一個應用領域提供合適的驅動裝置和控制系統，或者針對客戶需求定制解決方案。 例如胰島素泵、手術機器人、精密手持器械和假肢等。



特點：

可靠、緊湊且高效。

maxon DC電機可靠、振動低且可進行消毒處理。 同時還具有功率密度高、效率高的特點。 甚至有直徑最大至4 mm的微型型號。



maxon電機的優勢：

可消毒處理

品質上乘

使用壽命長

耗能低

出色的調試性能

設計結構緊湊： 體積性能比極佳

低電磁干擾

低噪音







發動機作為能量轉換器

電動機將電功率Pel（電流I和電壓U）轉換為機械功率Pmech（速度n和轉矩M）。

產生的損失分為增加的摩擦損失

Pmech被計數，并且在繞組的焦耳功率PJ（電阻R）上。 maxon無鐵直流電動機實際上不會(huì )發生鐵損。使用maxon EC電動機，它們在形式上像附加的摩擦扭矩一樣對待。因此，經常賬戶可以表述為：

詳細地，得出機電電機常數

磁路和繞組的幾何布置定義了電動機詳細如何將輸入電功率（電流，電壓）轉換為機械功率輸出（速度，轉矩）。

該能量轉換的兩個重要特征是速度常數kn和轉矩常數kM。

速度常數將速度n與繞組感應電壓Uind（= EMF）連接起來。 Uind與速度成正比，適用于：類似地，轉矩常數將機械轉矩M與電流I結合在一起。

這種比例性的關鍵信息是對于maxon引擎而言

轉矩和電流的量是相等的。因此，在電動機圖中，電流軸也平行于轉矩軸繪制。





電機特性

每個maxon DC和EC電動機均可用于創(chuàng )建圖表

從中可以獲取許多應用中最重要的電動機數據。盡管未考慮公差和溫度影響，但僅考慮粗略值即可。在該圖中，在恒定電壓U下，繪制速度n，電流I，功率輸出P2和效率h作為轉矩M的函數。

速度特性曲線該特性描述了在恒定電壓U下電機的機械性能：

-隨著扭矩的增加，速度線性降低。

-發動機轉得越快，扭矩就越小

離開。

在兩個端點的幫助下，空載轉速no和停止扭矩

MH，可以描述其特性

電機數據）。

直流電動機可以在任何電壓下運行?？辙D速度和停止轉矩與施加的電壓成比例地變化，這等效于圖中速度特性的平行移動。在怠速和電壓之間，重要的比例關系適用于良好的近似

其中kn是速度常數。

無論電壓如何，最好用特性斜率來描述特性曲線。

斜率是最有意義的數字之一，可以直接比較不同的引擎。斜率越小，速度對轉矩（負載）變化的敏感性越小，并且發動機越堅固。對于maxon電動機，電動機類型的繞組系列的特性梯度幾乎恒定。



電流特性

電流與轉矩的等價關系為

所示的轉矩平行軸：流過電動機的電流越多，產生的轉矩就越大。 電流標度由兩點空載電流I0和浪涌電流IA（電機數據的第3行和第8行）定義。 空載電流對應于摩擦轉矩MR，它描述了軸承和換向系統中的內部摩擦。
