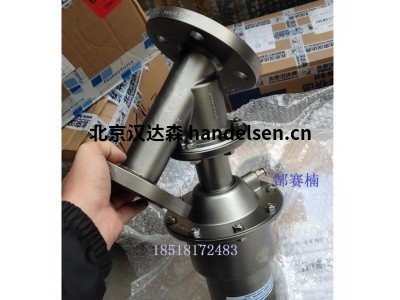

Burocco氣動常開常閉閥 VPOO - VPOO3系列

郜賽楠 QQ：2853369883   手機：18518172483 電話：010-64714988-174 傳真：010-84786709-667 郵件：sales18@handelsen.cn

Burocco氣動常開常閉閥 VPOO - VPOO3系列

閥門選型

控制閥門的正確選型是控制設備實際中的一個重要環節。實際上，如閥門選型不當，即使在回路中采用了出色的控制器，也不能實現良好的控制。為達到良好的調節性能，應使閥門在其整個行程的中間部分運行。閥門選型時采用的流量值應為設計期間的最大估計值，范圍在1.2-1.6之間。采用以下閥門流量系數進行閥門選型計算。每種規格的閥門都有一個特定的流量系數，具體件“技術規格表

注意：KV指流量系數于公制單位的換算比值，為CV:1.17

產品參數：

接通/斷開動作

- 2V-NC-常閉

-2V-NO-常開

-2V-DE 雙作用

-3V分流(NC-NA-DE)

尺寸

-DN 15-DN 100(1)

壓力

-PN 16 / PN40

閥體材料

-球墨鑄鐵GS 400-12 (環氧清漆)

-碳鋼ASTMA216Gr WCB (環氧清漆)

- AISI 316 號不銹鋼

闊座

-AISI316 不銹鋼

連接方式

-法蘭，按照、UNII2229(2)

上閥蓋

- 標準碳鋼

-AISI316

-AISI420

快速打開時閥塞動作為線性

-AISI316. 帶PTFE-PTFEICG插芯(軟質密封) )

-AISI316 (金屬密封)

填料箱

- 標準PTFE 環

- PTFE+ 石墨

閥體材料

-球墨鑄鐵GS 400-12 (環氧清漆)

伺服控制器

-氣源壓力：最小4bar. 最大8bar，

-材料：AISI304 壓制鋼

-氣缸:Φ82,Φ118,Φ136,Φ153

-閥桿： 雙導件與調節 △P/行程

-密封圈： NBR 氟橡膠

-電流設備：定位器

-附件: 手輪、磁傳感器、接近傳感器、徽動開關盒、電磁閥

單作用萬式下6bar 時的耗氣量

- CIL.Φ82 = O.70 NI

- CIL.Φ118 = 1.80 NI

- CIL.Φ136 = 3.00 NI

- CIL.Φ153 = 5.20 NI

允許的最大負載損失(升/分鐘>

-軟質密封=0

-金屬密封=0.0001

工作溫度

- 30.C + 200.C

應用：

VPOO型閥采用不同的材料制造，可截留 不同種類的液體，蒸汽過熱水，非爆照性氣體，腐蝕性液體等，所以這類閥門可用于多個領域：紡織印染設備，化學品設備，水處理設備，食品設備，一般工業設備。根據客戶要求，可將閥門用于特殊領域。

備注

(1）根據客戶要求，可提供更大規格或者小C V 的閥門。

(2)根據客戶要求，可提供其他類型的端連接。

注意：

在給設備運行之前，必須仔細清潔管道，使流體壓力達到最大，并且閥門完全打開。此外，有必要在閥入口上安裝一個過濾器，以防止異物進入閥座和閥塞之間。

（我們建議使用過濾后的空氣給氣動伺服控制系統供氣）。即使閥門可以安裝在任何位置，水平位置也是可取的。

閥的zui佳工作方式是流向與閥芯相反（參見體閥上的箭頭）。如果將閥門放置在相反的位置，則可能會(huì )截獲較高的流體壓力。如果這最后1s是液體，但這會(huì )引起水錘。在高溫下充分工作幾個小時后，檢查閥體閥端的螺釘以及填料函金屬環的螺釘是否正確鎖定。確認在工廠安裝了閥門之后，還留有足夠的空間以卸下伺服控制器以進行維護操作。拆卸伺服系統之前/檢查設備中的壓力和溫度是否有流體，然后將閥門置于打開位置。如果要完全拆卸伺服控制，請使用適當的儀器，并注意放電彈簧的電壓

每個閥門在出廠前都經過檢查，通過了內部檢測，特殊要求或檢查由客戶承擔。

保修期為自發貨之日起12個月，在正常工作條件下有效，并且僅限于更換或維修有缺陷的零件和材料。 任何其他義務均不包括在內。

BUROCCO INOXVALVOLE保留停止，更改或修改其任何產品特性的權利。

有關閥門選型及規格確定情況，請聯系我公司
