一、國內常用的磁性表座分類：
1、Horger&Gassler液壓式測量支架
通過擰緊星形夾來完成關節的夾緊。 這觸發了三腳架內部復雜的液壓系統，以極高的剛性?shī)A緊每個接頭。 三腳架上巨大的油壓保證了最佳測量結果和絕對平穩的夾緊過程。 由于密封表面的最佳表面質量和最高的工藝質量，三腳架正常使用時的使用壽命通常達到一代以上
2.Horger&Gassler機械測式量支架
機械三腳架通過擰緊星形夾來夾緊。 在這里，一個復雜的機構在三腳架內部進行操作，從而牢固地夾住各個關節。 夾緊是漸進式的，所以每個關節從下到上按順序排列，以便能夠非?？焖俸褪孢m地對準。 該機構的堅固和精確的結構確保了使用壽命和最高精度。
二、產品特點： 更多詢價請聯系：魏曉杰185微信1817同號2400

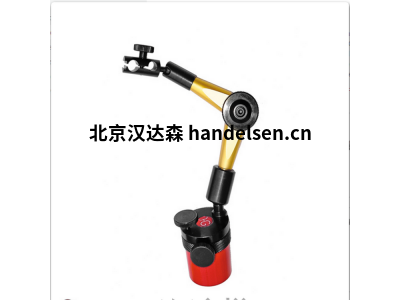

Horger&Gassler液壓式測量支架
舉例說明
1.液壓測量支架大小150微型(工作半徑150mm)
|
液壓測量支架尺寸150 Mini |
|
|
鎖模力產生 |
液壓 |
|
物料 |
陽極氧化鋁拋光易切削鋼 |
|
球關節臂 |
M4內螺紋 |
|
球關節腳 |
M6內螺紋 |
|
保持力 |
4KG |
|
保持電源安全相關應用 |
3KG |
|
L1 |
62mm |
|
L2 |
90mm |
|
半徑 |
150mm |
|
標準磁塊 |
直徑35mm |
|
粘合力標準磁鐵 |
147 N Topfmagnet |
|
測量臺 |
直徑 8mm H7和燕尾 |
根據下面配件，可以確認產品貨號
107101 三腳架
107032 三腳架+手臂上的夾持器
107130 三腳架磁力表座+手臂上的夾持器+磁鐵可旋轉微調
107001 三腳架磁力表座+手臂上的夾持器
2. 液壓測量支架大小220(工作半徑220mm)
|
液壓測量支架尺寸220mm |
|
|
鎖模力產生 |
液壓 |
|
物料 |
陽極氧化鋁拋光易切削鋼 塑料星形旋鈕 |
|
球關節臂 |
M6內螺紋 |
|
球關節腳 |
M8外螺紋 |
|
保持力的標準應用 |
7KG |
|
保持電源安全相關應用 |
5KG |
|
L1 |
88mm |
|
L2 |
132mm |
|
半徑 |
220 mm |
|
標準磁鐵（LxWxH） |
60x50x55 mm |
|
粘合力標準磁鐵 |
800 N可切換 |
|
測量臺 |
直徑8mm H7和燕尾 |
根據下面配件，可以確認產品貨號
108399 三腳架
108400 三腳架+測量喙，微調
108420 三腳架磁力表座+測量喙，微調
