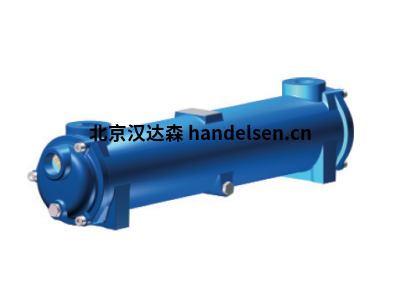

PILAN TP-D1-F6系列高流量油冷卻器介紹

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-213 傳真：010-64714988668 郵件：-@handelsen.cn

　　1、高流量油冷卻器

　　  系列TP-A1HF到TP-F6HZ

　　  綜合33個標準單位，以適應廣泛的傳熱職責。

　　  從3千瓦至500千瓦/ /特別設計以最小的壓降，以處理更高的流速。

　　  一孔型設計與水入口和出口端口設置在相對的端部。

　　  內管外徑的6毫米x0.3毫米壁厚

　　  外殼采用了鑄鋁或鑄鐵，純銅管，擋板鋁和青銅板片材和端蓋，橡膠O形密封圈。

　　  標準管板緊密性的錫焊。

　　  發動機發動機在熱電廠，水力發電自來水廠，污水處理站，游泳池和水箱加熱。

　　2、船用管殼式換熱器

　　  系列TP-A1M到TP-F6M

　　  綜合33個標準單位，以適應廣泛的傳熱職責。

　　  油流從3千瓦至500千瓦/ / 30升/分鐘到900升/分鐘

　　  三遍設計與放置在相對的端部的水的入口和出口。

　　  內管外徑的6毫米x0.3毫米壁厚

　　  外殼采用了鑄造鋁，銅/鎳90/10合金(銅鎳合金)管，擋板鋁和板片材和端蓋青銅，橡膠O形密封,圈。 鋅陽極提供到端蓋。

　　  標準管板緊密性的錫焊。

　　  船用發動機，卷?yè)P機，起重機，船用齒輪箱，潤滑油發動機冷卻系統，發動機水套冷卻。

　　  3、油冷卻器用于采礦和地下職責

　　  系列TP-A1HD到TP-F6HD

　　  綜合33個標準化重型單位，以適應廣泛的服務。

　　  油流從3千瓦至500千瓦/ / 30升/分鐘到900升/分鐘

　　  三遍設計與放置在相對的端部的水的入口和出口。

　　  內管外徑的6毫米x0.3毫米壁厚

　　  外殼采用了鑄鐵，銅或鋁的視需求。

　　  管通常是由銅鎳90/10合金，鋁隔板和鋼板板材和青銅的端蓋，橡膠或氟橡膠O形密封圈。

　　  標準管板胸悶機械滾擴大或銀釬焊。

　　  采礦和地下工地油壓的應用程序。 高壓和背部的愿望水分含量。

　　  4、熱水器系列FS

　　系列FS00到FS25

　　  綜合25個標準單位，以適應廣泛的傳熱功率。

　　  從20000到200萬大卡/小時的暖氣職責，汽 - 水流體相。

　　  外殼采用了鋼表面熱鍍鋅，不銹鋼無縫管AISI 316管，進口和出口通過法蘭引導下，管成機械擴大。

　　  可設計一些非序列化的單位。

　　  熱水器，熱水發電，冷凝器，閃蒸罐。

　　  5、吹氣冷卻器

　　  系列TP-10 TP-25

　　  鼓風裝置由空氣來冷卻油，專門用來當水是不可用的系統。

　　  鋁蓋，銅線圈與鋁翅片

　　  標準電壓準備220V/50HZ，12V DC或24VDC

　　  電源組單元，液壓車，運土設備。

　　  Y29TPE1

　　  液體服務PILAN型浮動管堆熱交換器

　　  TP-E1

　　  鑄造鋁殼/銅管/熱壓黃銅蓋

　　  NBR O型圈/錫釬焊管板

　　  過程/冷卻進口 - 出口。 R 2“BSPP

　　  TPE1

　　  液體服務PILAN型TP-E1的浮管熱交換器

　　  鑄造鋁殼/銅管/熱壓黃銅蓋

　　  NBR O型圈/錫釬焊管板

　　  過程/冷卻進口 - 出口。 R 2“BSPP

　　  Y29TPF6

　　  液體服務PILAN型浮動管堆熱交換器

　　  TP-F6

　　  鑄造鋁殼/銅管/青銅端蓋

　　  NBR O型圈/錫釬焊管板

　　  過程/冷卻進口 - 出口。 R 3“BSPP

　　  TP-F6-HZ

　　  用于工業應用的備用管堆僅供淡水使用

　　  包括一系列端蓋O形圈

　　  TPA3

　　  液體服務PILAN型TP-A3的浮管熱交換器

　　  鑄造鋁殼/銅管/熱壓黃銅蓋

　　  NBR O型圈/錫釬焊管板

　　  過程/冷卻進口 - 出口。 R B“BSPP

　　  TP-F5 BR

　　  螺紋4“，帶有ANSI 150的水側，加厚厚的青銅端蓋，

　　  焊接盤加強備用管，雙柱，特殊螺栓和墊片，以及30巴的壓力測試。

　　  TPF5604TAPAHFA

　　  用于液體服務的浮管熱交換器。 PILAN tipo TP-F5-604

　　  鑄造鋁殼/銅管/青銅蓋

　　  NBR O型圈/錫釬焊管板

　　  過程連接4“BSPP /冷卻入口出口。法蘭ANSI 150

　　  TPB3

　　  液體服務PILAN型TP-B3的浮管熱交換器

　　  鑄造鋁殼/銅管/熱壓黃銅蓋

　　NBR O型圈/錫釬焊管板

　　過程/冷卻進口 - 出口。 R 1“BSPP

　　PILAN管式換熱器TP系列說明

　　PILAN TP-A1-C5系列型號：

　　PILAN TP-A1

　　PILAN TP-A2

　　PILAN TP-A3

　　PILAN TP-A4

　　PILAN TP-A5

　　PILAN TP-B1

　　PILAN TP-B2

　　PILAN TP-B3

　　PILAN TP-B4

　　PILAN TP-B5

　　PILAN TP-C1

　　PILAN TP-C2

　　PILAN TP-C3

　　PILAN TP-C4

　　PILAN TP-C5

　　PILAN TP-D1-F6系列型號：

　　PILAN TP-D1

　　PILAN TP-D2

　　PILAN TP-D3

　　PILAN TP-D4

　　PILAN TP-D5

　　PILAN TP-D6

　　PILAN TP-E1

　　PILAN TP-E2

　　PILAN TP-E3

　　PILAN TP-E4

　　PILAN TP-E5

　　PILAN TP-E6

　　PILAN TP-F1

　　PILAN TP-F2

　　PILAN TP-F3

　　PILAN TP-F4

　　PILAN TP-F5

　　PILAN TP-F6

　　PILAN TP-A1M-D4M系列型號：

　　PILAN TP-A1M

　　PILAN TP-A2M

　　PILAN TP-A3M

　　PILAN TP-A4M

　　PILAN TP-A5M

　　PILAN TP-B1M

　　PILAN TP-B2M

　　PILAN TP-B3M

　　PILAN TP-B4M

　　PILAN TP-B5M

　　PILAN TP-C1M

　　PILAN TP-C2M

　　PILAN TP-C3M

　　PILAN TP-C4M

　　PILAN TP-C5M

　　PILAN TP-D1M

　　PILAN TP-D2M

　　PILAN TP-D3M

　　PILAN TP-D4M

　　PILAN有幾種換熱器設備，殼管式換熱器通常是高壓應用的選擇并由一系列固定的管組成，其中一個流體通過該管。第二個流體在固定管上運行加熱或冷卻。耐溫度和耐壓性通過選擇其組分的材料來設定。主要優勢在于可拆卸的管道堆疊，易于維護，。另一種類型的熱交換器是板式熱交換器。一個由多個薄的，略微分開的板，組成非常大的表面積和流體流動通道，用于傳熱。在給定的情況下，這種堆疊板布置可以比殼管式換熱器更有效。墊片和釬焊技術的進步使得板式換熱器成為可能越來越實用的產品。在HVAC應用中，這種類型的大型熱交換器稱為板框式;在使用這些熱交換器通常是墊圈式的，以便定期拆卸，清潔和檢查。有許多類型的永粘合板式換熱器，如浸焊和真空釬焊板品種，它們通常是專門用于制冷等閉環應用。板式換熱器的使用類型也不同，并且這些板塊的配置中的一些板能夠印有“V形”或其他圖案，其他板可以加工薄膜和/或凹槽。其他類型的換熱器同樣也能在市場上遇到，如風機盤管，蒸發器，雖然不屬于PILAN系列，但是這些也可以適用于特定應用領域的散熱器和其他設備。PILAN TP-A1M-D4M系列熱交換器廣泛應用于眾多領域，其中包括海洋或工業應用，采礦，建筑和體育設施，化學和工藝，熱水生成，太陽能，供暖，通風和空調系統，也在液壓系統中可被操作并使用。

　　PILAN品牌產品的核心競爭力在于：高品質的產品性能, 先進的技術售后及高精度的產品質量，以及具有競爭力的價格，公司堅守的經營理念是向客戶提供且品質的產品。
