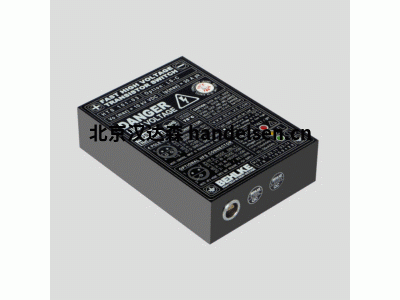

behlke 繼電器開關德國制造 脈沖發生器 HTS 101-03 帶冷卻片

陳聰霞 QQ：2850590593   手機：18518172431 電話：010-64717020-178 傳真：010-84786709-666 郵件：sales17@handelsen.cn

behlke HTS 50-05系列高壓開關

HTS 50-05系列高壓開關特點：
應用：激光和醫療行業 大學實驗室 研究所等
1.低電感型固定導通時間
2.低感抗的特性使它能被適用于高di/dt的場景
3.產生納秒級脈沖的應用，包括泡克爾斯盒驅動、斷路器開關、EMC測試設備、雷達調制器、激光電源等。
3.插針型的封裝形式，可實現與PCB連接。單次觸發的典型導通時間從50ns~250ns不等，可定制導通時間。

公司簡介：德國behlke貝克公司地處法蘭克福西北約20公里的衛星鎮克龍貝格，專業生產大電壓和大電流的MOSFET、IGBT、快速可恢復高電壓二極管、抗感應散裝陶瓷電阻、陶瓷電容器等模塊。德國貝克公司具有強大的技術實力、超穩定的產品、標準模塊化的設計等優點在高壓高電流半導體器件行業處于全球頂尖地位。特別是在某些超高壓超電流領域更是引領行業標準。



型號描述：
behlke HTS 40-06
4KV 60A
behlke HTS 50-05
5kv 50A
behlke HTS 60-04
6.4KV 40A
behlke HTS 80-03
8KV 30A
behlke HTS 160-01
16KV 10A
behlke HTS 20-08
2KV 80A
behlke HTS 30-06
3KV 60A
behlke HTS 50-06
5KV 60A
behlke HTS 90-06
9KV 60A
behlke HTS 150
15kv 30A
behlke HTS 180
18 kv 30A
behlke HTS 300
30kv 30A
behlke HTS 340
34kv 30A
behlke HTS 100-20
10kv 200A
behlke HTS 200-10
20kv 100A
behlke HTS 220-10
22kv 100A
behlke HTS 200-20
20kv 200A
behlke HTS 400-10
40kv 100A
behlke HTS 300-20
30kv 200A
behlke HTS 600-10
60kv 100A
behlke HTS 400-20
40kv 200A
behlke HTS 800-10
80kv 100A
behlke HTS 500-10
50kv 100A
behlke HTS 500-20
50kv 200A
behlke HTS 500-80
50kv 800A
behlke HTS 500-160
50kv 1600A
behlke HTS 1000-10
100kv 100A
behlke HTS 1000-20
100kv 200A
behlke HTS 1500-10
150KV 100A
behlke HTS 1500-20
150KV 200A
behlke HTS 1500-160
150kv 1600A
behlke HTS 2000-160
20KV 1600A

behlke 高壓脈沖發生器  高壓開關 安全電流隔離 HTS系列

型號展示：
德國B(niǎo)ehlke     HTS 60-100-SCR

德國B(niǎo)ehlke     HTS 60-200-SCR

德國B(niǎo)ehlke     HTS 120-100-SCR

德國B(niǎo)ehlke     HTS 40-1000-SCR

德國B(niǎo)ehlke     HTS 80-200-SCR

德國B(niǎo)ehlke     HTS 80-500-SCR

德國B(niǎo)ehlke     HTS 160-200-SCR

德國B(niǎo)ehlke     HTS 150-200-SCR

德國B(niǎo)ehlke     HTS 300-100-SCR

德國B(niǎo)ehlke     HTS 60-1000-SCR

特點 - 開關型號系列HTS
hvswitch工作電壓從500 V到150 kV
hvswitch峰值電流從15到16,000安培
hvswitch di / dt從5到32 kA /μs（取決于型號）
hvswitch上升時間降至0.8 ns（取決于類型）
hvswitch短傳播延遲時間和低抖動
hvswitch續。工作頻率高達3 MHz
hvswitch Burst frequ。高達10 MHz（取決于類型）
hvswitch安全電流隔離，最高可達200 kVDC
hvswitch通過簡單的TTL信號（3-6V）輕松控制
hvswitch有源輸入濾波器，具有出色的EMC特性
hvswitch短脈沖時沒有危險的不穩定性
hvswitch內部時鐘同步，可實現低EMI
hvswitch具有快速熱固化器的安全電路
hvswitch故障信號輸出和禁止輸入（TTL）
hvswitch保證溫度范圍-40 ... 70 C.
hvswitch各種被動和主動冷卻選項
hvswitch開關用于固定和可變導通時間
hvswitch半橋和全橋開關（推拉式）
hvswitch高性?xún)r(jià)比的放電開關
hvswitch所有開關都可以用于直流和交流

behlke 繼電器開關德國制造 脈沖發生器  HTS 101-03 帶冷卻片

快速高壓二極管：  用于續流的快速高壓二極管組件，其恢復時間為80 ns，電壓高達200 kV，峰值電流高達10 kA（FDA系列型號）。FDA二極管組件有單二極管，雙二極管或帶有串聯隔離二極管的二極管網絡(luò )，可與MOSFET或IGBT開關一起使用。所有BEHLKE高壓二極管都可采用經濟高效的塑料外殼或上述冷卻選項提供。請參考 產品的E組。 可根據要求提供定制的HV二極管。 介電液體冷卻：   我們提供基于介電冷卻劑（PFPE，PFC，HFE）的DLC直接液體冷卻的所有組件，包括智能泵單元，熱交換器，冷卻板，冷卻箱，有源和無源散熱器，流量傳感器，快速接頭，適配器，管道和冷卻劑（產品組F）。 高壓零件組件：   高壓薄膜電阻器，高壓質量電阻器，高壓陶瓷電容器，高壓探頭，高壓電纜（產品組G）
最大工作電壓V O（最大）   我關<50 μ ADC，T 情況= 70°C ±3.0 ±6.0 ±7.2 ±9.6 ±12.0±18.0 kVDC 最大隔離電壓V I 在HV開關和控制/ GND之間連續最大±30 kVDC 外殼絕緣電壓V INS 在開關和外殼表面之間，3分鐘±30kVDC 最大開啟峰值電流I P（max） T 情況= 25°C t p <200μs，占空比<1％64 32 25 20 15 12 ADC 最大連續負載電流I L T 情況 = 25°C T fin = 25°C T 法蘭 = 25°C T 入口 = 25°C 標準設備，強制通風4 m / s 帶有CF-LC選件的 設備，空氣4 m / s 帶有GCF選件的設備，在散熱器上。帶有選件ILC的設備，水為0.1 l / min。 帶有選件DLC-0.3的設備 1.25 3.2 3.92 3.92 4.5 1.12 2.88 3.54 3.54 4.0 0.75 1.92 2.36 2.36 2.7 0.51 1.32 1.62 1.62 1.9 0.38 0.97 1.19 1.19 1.4 0.36 0.94 1.15 1.15 1.3 ADC 最大 持續功耗P d（max）T 外殼 = 25°C T 散熱片 = 25°C T 法蘭 = 25°C T 入口 = 25°C標準設備，強制風4 m / s 帶有CF-LC選件的 設備，空氣4 m / s 帶散熱器上選件GCF 的設備。與選項ILC，水設備>0.1升/分鐘   與選項DLC-0.3器件    10 60 100 100 300 瓦特線性降額高于25℃   的標準設備，強制空氣4米/秒   與選項CF-LC設備，空氣4米/秒散熱器上帶有選件GCF的設備。帶有選件ILC的設備，水為0.1 l / min。  帶有選件DLC-0.3的設備工作溫度范圍T O為DLC-0.3  0.22 1.33 2.22 2.22 8.22   W / K標準設備和選件CF-LC，GCF，ILC（選項D LC）-40 ... 70（60）°C 存儲溫度范圍T S 選件ILC的開關可能需要防凍離子！-50 ... 100 ℃，絕對最大額定值最多。允許的磁場B 均勻的y磁場，圍繞整個開關25 mT 工作電壓范圍V O 正或負電壓（取決于連接離子）   0-3 0-6 0-7.2 0-9.6 0-12 0-18 kVDC 典型擊穿電壓Vbr 注意：  V br   是僅用于質量控制目的的測試參數。不適用于正常操作！I off > 0.5 mA 3.2 6.3 7.6 10.1 12.6 18.9 kVDC 典型的

behlke 繼電器開關德國制造 脈沖發生器  HTS 101-03 帶冷卻片

型關斷上升時間t r（off）10-90％，阻性負載@ 1.0 x I p（max）<10 ns 最大接通時間t on（max） 否限制，真正的開關與繼電器開關甜心CTER 無限納秒的最低導通時間噸上（分鐘） 10-90％，電阻性負載@ 1.0×我p（最大）50 50 50 50 50 50 ns的最大 連續開關頻率 f （max）@ V輔助= 5.00 V Sw。如果超過f （最大值），則關閉；不帶HFS選項的標準設備；帶HFS電源的標準設備。HFS +足夠的冷卻選項 > 25 100 750 > 30 100 750 > 20 100 750 > 20 100 750 > 25 100 750 > 12 100 750 kHz 最大突發頻率   f b（max）3 5 5 3 5 5 MHz 最大脈沖數/突發N （最大）    fb = 1MHz（間隔為1μs）。如果超過N （最大值），則關閉開關。200     使用突發選項HFB接收大于200個脈沖脈沖耦合電容C C 切換到控制側標準設備和選項CF，DLC 帶有選項GCF，ILC的設備8 30 ... 60 pF 自然電容C N 開關極之間，@ 0.5 x V O（max）10 5 4 6 10 12 pF 控制電壓范圍V ctrl V ctrl 對輸出脈沖形狀沒有影響。   2 ... 6 VDC 輔助電源電壓范圍V aux HFS模式下不需要+5 V電源。4.5 ... 5.5 VDC 典型輔助電源電流I aux V aux = 5.00 VDC，T case = 25°C。有功電流限制超過700 mA。0.01 XF （最大）@指定-F項（最大）100 500 MADC 選項。HFS分機號。電源電壓V1 V HFS（V1）穩定性±3％，電流消耗<0.4毫安/千赫@ 25 ℃，15 VDC 選項。HFS，分機號。電源電壓V2 V HFS（V2） 穩定性±3％，電流消耗<0.5 mA / kHz @ 2 5°C 90 VDC 內部二極管正向電壓V F T 情況= 25°C，IF = 0.3 x I P（max） <10 VDC 電氣特性 二極管反向恢復時間t rrc T 情況= 25°C，I F = 0.3 x I P（max）， di / dt = 100 A /μs <700 ns 尺寸標準外殼選件CF-LC 選件GCF / FH 選件ILC和DLC-0.3 79.5 x 38 x 1779.5 x 38 x 28 96 x 50 x 28 89 x 64 x 35 mm 3 外殼重量標準外殼帶選件CF-LC的 設備帶選件GCF的設備帶選件ILC和DLC-0.3的設備 100 120 225 400 g 功能控制信號輸入邏輯GND / 5V返回5V輔助電源故障信號輸出禁止信號輸入LED指示燈溫度保護引腳1 /黃色。TTL與施密特觸發器特性兼容?？刂齐妷?-10 V（建議使用3-5 V 以降低抖動）。 銷2/ 黑色。接地引腳在內部通過安全接地端子（帶螺紋的插口）在底部連接。針3 /紅色。5 V輸入用于最大達到指定最大值的重復頻率。頻率f （最大值）。 較高的代表率需要選項HFS。針腳4 /橙色。TTL輸出，防短路。指示開關和驅動器過熱，過頻，輔助電壓低。L =故障。針腳5 /綠色。TTL兼容，用于外部安全電路連接的施密特觸發器特性。L =禁止開關。 綠色：“輔助電源正常，關閉”。 黃色：“接收到控制信號，打開”。 紅色：“故障狀態，關閉” A）標準開關和帶有選項CF，GCF的開關：熱觸發75°C，響應時間<60 s @ 3xPd（m ax），?T = 25K（50至75°C） 。單獨的驅動程序保護。B）帶有選項DLC的開關：65°C，響應時間<3 s @ 3xPd（max），?T = 25K（40至65°C），冷卻液流量> 3l / min。單獨的驅動程序保護。HTS 31-06-C 快速高壓晶體管開關，3kV，64 A 選件選 件CCS 陶瓷冷卻表面。P d（max）可以增加2到3   倍。HTS 61-03-C 快速高壓晶體管開關，6kV，32 A選件選 件CF-LC 銅散熱片。P d（max）可以增加3到10。HTS 71-02-C 快速高壓晶體管開關，7kV，25 A 選件HFS 高頻開關（兩個輔助電源輸入V1和V2）   選件GCF 接地冷卻法蘭（銅）?？梢詫 d（max）   增加3到   15。HTS 91-02-C 快速高壓晶體管開關，9kV，20 A 選項LP 低通。輸入濾波器可增強抗噪能力。   選件ILC 間接液體冷卻（用于水）。P d（max）   可以增加3到15。HTS 121-01-C快速HV晶體管開關，12kV，15 A 選件UFTR 超快速熱觸發。關閉響應時間<5s。 選件DLC 直接液體冷卻（用于FPE / PFC）。P d（max） 可以增加10到100倍。訂購HTS 181-01-C 快速高壓晶體管開關，18kV，12 A 選件UFTS 超快速溫度傳感器。響應時間<5s。對于其他產品選擇，NTC 10 k / ± 1％， 請參考“ OPT 離子”頁面?？筛鶕筇峁┒ㄖ频拈_(kāi)關單元。
