HG液壓磁力測量托架 帶有底座 可機械精調300mm

HG是您可靠的液壓和機械鉸接式支架制造商，供應商和分銷商，具有無與倫比的用戶利益。通過數十年的經驗，我們能夠為您提供最可靠，耐用和可靠的產品

無論是測量，保持還是醫療應用，它都能為您的應用提供極其精確的產品。



作為液壓元件的供應商，在合同工作領域，我們可以用最先進的技術代表廣泛的生產，以便您在最佳條件下滿足您的需求。在這里，我們專注于單個零件，小批量和中等批量。如果需要，您的產品將經過我們的質量和成本優化的制造流程，直至可立即安裝和100％檢查的組裝。

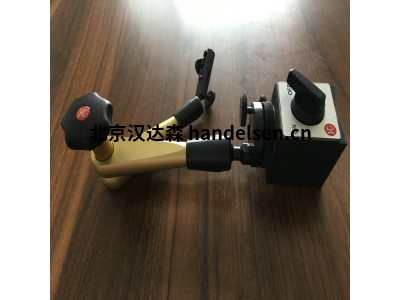

HG液壓磁力測量托架（帶有底座） 可機械精調300mm



通過擰緊星形夾來完成關節的夾緊。 這觸發了三腳架內部復雜的液壓系統，以極高的剛性?shī)A緊每個接頭。 三腳架上巨大的油壓保證了*測量結果和絕對平穩的夾緊過程。 由于密封表面的表面質量和的工藝質量，三腳架正常使用時的使用壽命通常達到一代以上。



HG液壓磁力測量托架 帶有底座 可機械精調300mm



HG液壓測量支架技術說明：

液壓測量支架，帶有中央夾緊機構?？梢则v出一只手來設置量表。所有活節可以通過中央旋鈕夾緊，同時確保良好的剛性。獲得專利的機械結構，能夠產生足夠的壓力，使得旋轉手輪不無需施加很大的力。通過雙重密封，有效地防止液壓系統漏油。夾緊力可以進行無級調節?；罟澅劭梢栽诹勘碇С猩线M(jìn)行 360° 的旋轉和超過 180° 的擺轉。量表支承，用于柄部 為 8 mm 或者棱形柄部的量表。



磁性底座帶有棱形底腳。強勁的永久磁鐵。用于開關磁力的旋轉開關。磁力會(huì )作用在臺座平整的背面以及棱形底面上。

磁性底座上額外帶有可以旋轉的精密調整機構；在測量力較大的情況下仍然能夠保證穩定性。



提示:

液壓測量支架，在鎖緊機構打開的狀態下，能夠承受巨大的溫度波動。在此過程中，液壓油需要一定的時間，才能完成溫度補償。在夾緊狀態下可以承受* 15° C 的溫度變化，不會(huì )發生液壓油漏油的情況。



HG液壓測量支架技術參數

產品編號        440加上790

磁力底座        長度60 mm

磁力底座        寬度50 mm

幅度            300 mm

磁力            800 N

磁力底座 高度   55 mm

連接螺紋        M8

接口螺紋位置    中心





由于高水平的垂直整合，HG可以在自己的生產中實施最常見的加工工藝。鋸切，車削，銑削，鉆孔，珩磨，磨削和安裝是許多生產訂單的標準程序。為了實施涂層和熱處理工藝，我HG依靠建立的合格且可靠的合作伙伴網絡(luò )。



典型的零件尺寸為直徑范圍為6至350毫米或尺寸為350 x 350 x 350毫米，通常分批生產1至200件。對于直徑達到65 mm的中型零件的完整加工，即使是中型系列的復雜零件也可以高效生產5,000件。
