MENZEL INDUTEC MS系統的組成=壓力容器+同軸噴頭+集成閥單元+軟管+接頭+安裝支架
所有INDUTEC MS標準系統的標準設備
1.電氣動觸發 根據電氣觸發的方式
2.壓力容器原理
工作壓力：取決于設計
壓力容器材質：根據潤滑液的選擇
工廠容量：取決于同軸噴嘴的數量，噴涂的次數
第24頁
安全閥
透明三芯軟管
壓力調節器
過濾器
壁掛支架
灌裝液位控制器
3.介質，噴射空氣和控制空氣
4.旋轉節流閥，用于無級調節
中等流量
5.噴射空氣流量
用于控制空氣的旋轉環件
6.集成閥單元
3/2電磁閥，用于控制空氣和空氣
每次噴涂時噴涂空氣
用于調節容器的壓力控制閥
壓力，包括壓力計
壓力控制閥，用于調節進口
壓力，包括壓力計
空氣截止閥，包括空氣泄漏
安全閥（2.5 bar）
輸送管適用于不退貨的介質
閥門和過濾器
填充開口
可調節出血蓋，用于輸送
壁掛支架
灌裝液位控制器（PVC），無電位
簡單組成步驟：使用INDUTEC MS模塊化系統，您可以為更大，更復雜的系統配備中央壓力容器和多個閥門單元，并在以后需要時添加到該系統中。
為了提供具有不同噴射點的復雜生產線，可以將一系列閥單元并聯連接到一個壓力容器單元，并且每個單獨的噴射點可以配備一個或多個同軸噴射頭。
1.同軸噴頭
首先，您需要指定噴涂點的位置以及需要多少個同軸噴涂頭。必須根據相應的情況選擇同軸噴頭的類型，并且如果需要可以用適當的附件進行修改，以便根據條件調整噴涂形式和噴涂強度等。
轉到INDUTEC MS同軸噴涂頭
2.閥門單元
第二步是確定哪些同軸噴頭應同時噴涂，因此可以組合在一起。每個組都需要噴涂時間。然后由閥單元控制這些。您可以選擇24V，110V或230V電源。
轉到INDUTEC MS閥門單元

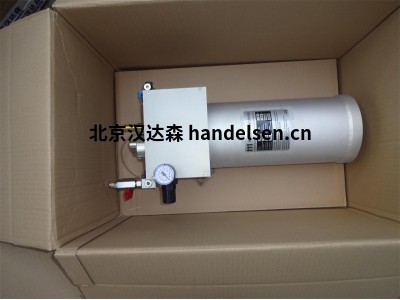

3.壓力容器
然后必須借助于同軸噴頭的數量和閥單元的數量以及取決于噴涂間隔和噴涂量的選擇來選擇壓力容器單元?？商峁?-，2-，6-，10-或40升版本。
INDUTEC MS壓力容器
4.配件
在附件下安裝和修改INDUTEC MS系統有許多不同的可能性。在這里，您可以根據所選的安裝類型在不同的安裝設備，擴展等之間進行選擇。）
舉例：
1.用于旋轉穿通的適配器
訂貨號：INDUTEC MSADA IK FD4（AL）
2.精密同軸噴頭
訂貨號：INDUTEC MSFD4 Z2
3.用于閥門單元組裝的噴涂頭連接套件
訂貨號：INDUTEC?MSAP6 RV1025（IK）FD4 Z2
4.閥門單元用于介質，噴射空氣和控制空氣
訂貨號：INDUTEC?MSVT5-1 24/110 / 230V
5. 6升壓力容器裝置
訂貨號：INDUTEC?MS0-D6.6
6.填充水平控制器
訂貨號：INDUTEC?MSFD6?2M
一、同軸噴頭
特別同軸噴劑落下距離用量
精密同軸噴頭，出廠預裝特殊內部噴嘴0.2mm，噴射角度5°，無滴漏，自清潔，噴嘴開口?0.2mm，背面為中，噴霧和控制空氣連接，包括噴霧氣帽上蓋
尺寸：35毫米x13毫米，重量約30克
主體，頭部和針頭：NIRO
密封件：Viton
帶行程調節螺釘和操作說明
訂貨號：INDUTEC?MSSD4 TDD
對比：
INDUTEC MSFD4 Z2
更好的噴射濃度
增加噴涂距離或
用于內部冷卻。
外部或內部介質進料
（內部冷卻）
由于a增加了空氣流量
第二次噴涂空氣連接
最大。 噴涂空氣量約。
180升/分鐘
INDUTEC MSSD4 M2
用于噴涂未混合的介質
它們被存儲并送入
分別噴頭。
外部介質進料
中等循環
未混合的媒介
兩種不同的媒介
INDUTEC MS SD3
帶網格的特殊噴頭
設置介質和流量控制
閥門用于直接噴射空氣
主噴頭體。
外部介質進料
中等數量可調
主體（網格）
噴涂風量可調
二、閥門單元帶有2個獨立的介質通道，用于連接2個INDUTEC MSSD4 M2同軸噴涂頭
閥門單元用于介質，噴射空氣和控制空氣，帶有2個獨立的介質通道，
電動氣動觸發，用
>> 1或2次噴涂
>>用于噴射空氣和控制空氣的獨立空氣供應
>> 1 x 3/2電磁閥，用于噴射空氣
>> 1 x 3/2電磁閥，適用于中型和控制空氣
>>壓縮空氣壓力1 x表壓（0-10 bar）
>> 2 x 5m介質供給壓力容器/閥門單元模塊（透明，?6mm），
配有2 x GE V 6 1/8“帶接頭螺母
>> 2 x 2m送風線（藍色，?8mm）
>>后面板帶壁掛支架
設計用于連接最多2個INDUTEC MSSD4 M2同軸噴涂頭
三、軟管+接頭
特殊的噴嘴連接組件，用于將同軸噴頭安裝到閥門單元上
包括：
旋轉環件，帶直螺紋連接
對于中等
旋轉環件，帶直螺紋連接
用于控制空氣
2米雙軟管?4毫米黑色透明，
用于中等和控制空氣
訂貨號：INDUTEC MSAP4.TDD
應用領域和行業：
鉆削車削銑削坡口沖壓噴涂形狀潤濕輸送帶和線圈
重鑄雕刻管彎曲潤濕輥印刷步?jīng)_流動形式
精密沖裁螺紋輪廓拉削高速加工鏈條潤滑
引導深拉壓花壓縮成型counters孔防銹保護研磨平滑保存
切割鋸切印刷潤濕成型深孔鉆孔
金屬加工
機械制造
食品工業
木材加工
塑料生產
部件
工裝
玻璃加工
煙草業
醫藥技術
輪胎制造
http://www.chem17.com/Tech_news/detail/1641859.html
訂貨號：INDUTEC?MSVT2-1 M2 24/110/230 V.
也可在沒有后面板的情況下使用，并且在頂部安裝閥門一次噴涂時間：
閥門單元用于介質，噴射空氣和控制空氣，帶有2個獨立的介質通道，電動氣動觸發，帶
> 1噴涂時間
>用于噴射空氣和控制空氣的獨立空氣供應
> 1 x 3/2電磁閥，用于噴射空氣
> 1 x 3/2電磁閥，用于中型和控制空氣
壓力空氣壓力> 1 x表壓（0-10 bar）
> 2 x 5m介質進料管到壓力容器/閥門單元模塊（透明，?6mm），配有2 x GEV 6 1/8“帶接頭螺母
> 2 x 2m送風線（藍色，?8mm）
設計用于連接最多2個INDUTEC?MSSD4 M2同軸噴涂頭
④訂貨號：INDUTEC?MSVT5-1 24/110/230 V，噴涂時間一次
⑤訂貨號：INDUTEC?MSVT5-2 24/110/230 V，兩次噴涂
用于連接多達5個INDUTEC?MSSD4同軸噴涂頭的閥門單元
閥門單元適用于介質，噴射空氣和控制空氣，電動氣動觸發，帶
> X噴涂時間*
>用于噴射空氣和控制空氣的獨立空氣供應
> X x 3/2電磁閥，用于噴射空氣
> X x 3/2電磁閥，適用于中型和控制空氣
> X x壓力表壓力表（0-10 bar）
> 5m介質軟管到壓力容器/閥門單元模塊（透明，?6mm）
> X x 2 x 2m噴涂空氣進料管（藍色，?8mm）
后面板帶壁掛支架
設計用于連接最多5個INDUTEC?MSSD4同軸噴涂頭
訂貨號：INDUTEC?MSVTR5-X * 24/110/230 V.
*這里，X代表工廠準備的噴涂次數?？梢栽?到5之間提前做出選擇。
也可以不帶后面板，頂部安裝閥門：
為什么需要兩個獨立介質通道
對于需要更換介質的加工順序，可以使用相同的噴頭在INDUTEC?MSSD4 M2同軸噴涂頭和相應的閥門單元的幫助下實現兩種不同的介質。 這節省了空間并確保了與刀具切削刃的理想噴射角度。
例如，如果使用粘合劑介質，可以使用第二種介質作為合適的清潔劑來清潔同軸噴頭，從而防止噴頭堵塞。
