Bowman換熱器是由ISO 9001認證的EJ Bowman Birmingham Ltd在英國制造的優質可靠的產品。

用于包括液壓油系統，熱電聯產/熱電聯產，余熱回收應用，采礦設備的油冷卻以及其他所有質量和可靠性至關重要的領域。

產品展示

增壓空氣冷卻器

直流油冷卻器

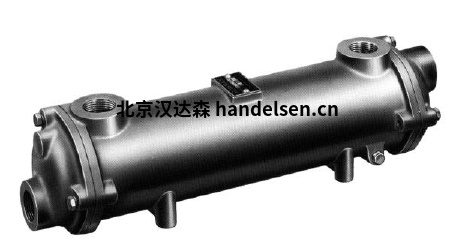

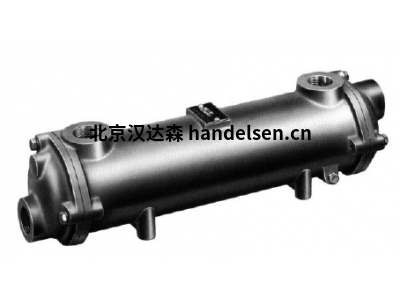

殼管式熱交換器

不銹鋼熱交換器

機油冷卻器

廢氣熱交換器

集管箱熱交換器

如今，鮑曼熱交換器已在全球范圍內銷售，伯明翰工廠的生產量的60％用于海外市場，包括苛刻條件要求優質產品的澳大利亞。

BOWMAN介紹了用于加熱或冷卻過程流體的熱交換器，例如適用于使用軟化水對電氣設備進行閉路冷卻，以及用于冷卻淬火罐中的水溶性油溶液。

殼側通常包含來自城鎮干管或冷卻塔的工藝流體和管側水，或來自冷卻器單元的乙二醇溶液。在某些情況下，可以逆轉這種流量安排，但請先咨詢我們。

熱交換器的名稱由型號編號和圖紙編號組成，在銘牌上進行標記。這五個圖的編號根據用途和材料而變化。標準材料是白銅鎳合金管，鑄鋁外殼和鑄鐵端蓋。此外，我們還有一些帶有銅合金外殼的熱交換器，還有一些也帶有青銅端蓋的熱交換器。根據用途，它們可提供單或三通端蓋。當管側流量遠大于殼側流量時，應使用單程流量布置。通常，當兩個流速相似時，管側的三通流量將提供最佳性能。要指定材料和配置，請更改名稱的五個數字部分，如表??1所示。

型號示例：

BOWMAN  EC 80-1808-1

BOWMAN  EC100-1808-2

BOWMAN  EC120-1808-3

BOWMAN  EC140-1808-4

BOWMAN  EC160-1808-5     EC 80-1425-1

BOWMAN  EC100-1425-2

EC120-1425-3

EC140-1425-4

EC160-1425-5    EC120-3805-3

EC160-3805-5    EC120-3345-3

EC160-3345-5    EC120-3645-3

EC160-3645-5

FC 80-2498-1

FC100-2498-2

FC120-2498-3

FC140-2498-4

FC160-2498-5    FC 80-1426-1

FC100-1426-2

FC120-1426-3

FC140-1426-4

FC160-1426-5    FC120-3806-3

FC160-3806-5    FC120-3346-3

FC160-3346-5    FC120-3646-3

FC160-3646-5

FG 80-3812-1

FG100-3812-2

FG120-3812-3

FG140-3812-4

FG160-3812-5    FG 80-1427-1

FG100-1427-2

FG120-1427-3

FG140-1427-4

FG160-1427-5    FG120-3807-3

FG160-3807-5    FG120-3347-3

FG160-3347-5    FG120-3647-3

FG160-3647-5

GL140-3508-2

GL180-3508-3

GL240-3508-4

GL320-3508-5

GL400-3508-6

GL480-3508-7    GL140-1428-2

GL180-1428-3

GL240-1428-4

GL320-1428-5

GL400-1428-6

GL480-1428-7    GL180-3808-3

GL240-3808-4    GL180-3348-3

GL240-3348-4    GL180-3648-3

GL240-3648-4

GK190-3509-3

GK250-3509-4

GK320-3509-5

GK400-3509-6

GK480-3509-7

GK600-3509-8  GK190-1658-3

GK250-1658-4

GK320-1658-5

GK400-1658-6

GK480-1658-7

GK600-1658-8

JK190-3511-3

JK250-3511-4

JK320-3511-5

JK400-3511-6

JK480-3511-7

JK600-3511-8    JK190-1661-3

JK250-1661-4

JK320-1661-5

BOWMAN  JK400-1661-6

BOWMAN  JK480-1661-7

BOWMAN  JK600-1661-8

BOWMAN  PK190-3510-3

BOWMAN  PK250-3510-4

BOWMAN  PK320-3510-5

BOWMAN  PK400-3510-6

BOWMAN  PK480-3510-7

BOWMAN  PK600-3510-8

液壓油冷卻系統-液壓油冷卻器

介紹

這些油冷卻器也適用于傳熱流體，潤滑油和淬火油。它們是結合了最佳材料和最新技術特征的高質量產品。管束是完全浮動的，因此，如果需要清潔，可將熱應力降至最低，并且可以輕松將其除去。

選拔

我們在第7頁上列出了機油冷卻器性能的一些典型示例。該信息僅旨在提供選擇的一般依據?？捎脠D表顯示散熱和壓力損失如何隨油和水流量變化。在計算機上，需要從以下信息中選擇機油冷卻器的大?。夯蛘?，我們可以選擇：

在指定溫度下的油類型或粘度油流量 cSt在°C l / min

所需出油溫度    °C

散熱     千瓦

冷卻水溫度 °C

安裝

油冷卻器的安裝應如下圖所示，以確保其充滿水，并應進行逆流連接。如果使用水控制閥，則該閥應為調節型并安裝在入口側，以便在系統關閉時，冷卻器不會(huì )不必要地被水加壓。必須注意不要超過建議的水流量，水的pH值應在7.2至7.8之間。對于液壓應用，油冷卻器應如圖所示位于油箱的回油管中，但在流量和壓力劇烈波動的安裝中，建議將冷卻器與其油路連接到單獨的回路中。自己的泵。優良作法是使冷卻器中的油壓高于水壓，以免發生泄漏，

密封

標準密封材料為丁腈。我們可以支付額外的費用提供與各種耐火流體兼容的密封件。要指定這些密封件，應在機油冷卻器型號上添加一個后綴，如下所示：EP（乙烯丙烯），VT（維頓）。訂購更換密封件時，請根據需要更改密封件零件號中的后綴NT。

海洋

標準鑄鐵端蓋可以用淡水清洗。對于與被污染的淡水或海水一起使用，我們可以支付額外費用提供青銅端蓋。要指定此材料，請如下更改類型編號的4圖形部分：1425至3875、1426至3876、1427至3877、1428至3878、1658至3879、1661至3881和1669至3880。

150°C油

我們可以提供適用于高達150°C油溫的冷卻器。要指定此類型，請如下更改類型編號的4位數字部分：1425至3145、1426至3146、1427至3147、1428至3148、1658至3149、1661至3152和1669至3150。

200°C油

此外，我們有限的機油冷卻器適用于最高200°C的機油或導熱油。這些機油冷卻器具有鑄鐵外殼，氟橡膠密封件和特殊的管束。要指定此類型，請按如下所示更改類型編號的4位數字部分：1425至3635、1426至3636、1427至3637和1428至3638。僅當在第7頁的額定值表中標有Δ的冷卻器時，才能使用此特殊選項。 。

礦業

我們的油冷卻器范圍有限，適用于地下采礦應用，并且水壓最高可達35 bar。這些機油冷卻器具有鑄鐵外殼，氟橡膠密封件和帶有白銅管的特殊管束。要指定此類型，請按如下所示更改類型編號的4位數字部分：1425至3425、1426至3426、1427至3427和1428至3428。該選項僅適用于第7頁的額定值表中標有Δ的冷卻器。

BOWMAN  GK600-1658-8

BOWMAN  FG100-1427-2

BOWMAN  K600-4539-8

BOWMAN  FG 160-1427-5
