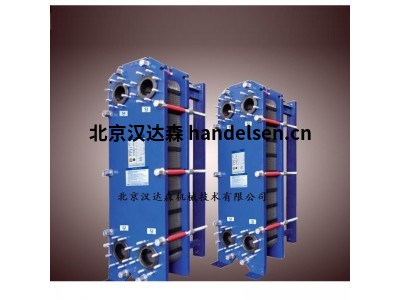

FUNKE換熱器TPL，GPL和GPLK系列

張艷琴 QQ：2850590586   手機：13552865878 電話：010-64717020-115 傳真：010-84786709-666 郵件：sales2@handelsen.cn

TPL，GPL和GPLK系列可實現高傳熱性能，且壓力損失小。 熱力學優化的壓紋不銹鋼板以及特殊的FUNKE插入式湍流板（TPL）的波紋即使在小體積流量下也能產生高湍流。 這允許極其有效地利用可用的熱交換區域，從而導致高效的熱傳遞。 因此，湍流導致強大的自清潔效果，大大降低了長期和維護成本。 FUNKE釬焊板式換熱器設計緊湊，可在高壓和高溫下使用。

TPL釬焊板式熱交換器最初是專門為冷卻液壓油和發動機油等應用而開發的，因此是機械和工廠工程中其他應用過程的理想之選，并可以部署。 TPL在可靠性和熱力學效率方面滿足了這一領域的高要求-并可以地靈活設計！

通過對角介質流動以及特殊的湍流板，可以實現極高的傳熱性能。湍流板有不同的版本，使技術設計非常靈活。由于TPL的模塊化設計，每個單獨的流道都可以適應特定的應用。 TPL的另一個優點是其高回彈力，因為與傳統的釬焊板式換熱器中使用的點焊相比，表面釬焊可以在壓力下實現更高的安全性。例如，可以改善壓力或溫度差。 TPL可以與不同的媒體通用。功能強大的TPL的高熱傳遞可能需要具有小空間要求的小尺寸。因此，可選的擴展端板有助于安裝本已非常緊湊的單元。

技術數據

每塊板的換熱面積：0.035-0.286m²

工作壓力：36 bar

工作溫度：+ 200°C

材料

WA板：1.4404（AISI 316 L）

焊料：銅99.9％（TPL）

焊接：不銹鋼100％（TPLB）

型號示例：

Funke TPL00-L-8-11

Funke TPL00-L-22-11

Funke GPLK 30-20-H-30

Funke FP14-45-1-NH-1

Funke FP14-102-1-NH-1

Funke FP05-27-1-NH-1

Funke FP 14-45-1-NH

Funke FP14-101-1-NH-1

Funke TPL 00-K-6-22

Funke FP 206-81-1-NH

Funke TPL 00-K-22-21

Funke TPL 00-K-26-12

Funke TPL 01-L-84-21

Funke TPL 01-K-36-22

Funke FP 22-45-1-NH

Funke FP 09-45-1-NH

Funke FP14-91-1-NH PN10

Funke TPL 00-K-26-22

Funke FP 40-47-1-V/NH

Funke TPL 01-K-36-22

FUNKE換熱器TPL，GPL和GPLK系列
