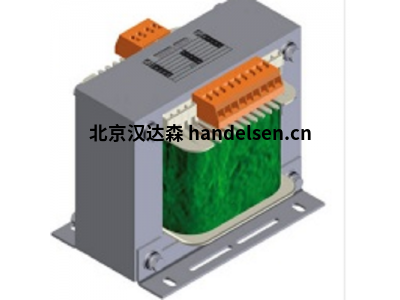

Michael Riedel單相變壓器RSSTN 50-3000



客戶可提供高達3KVA的特殊屏蔽的單相變壓器，

客戶可提供高達690V的可變輸入和輸出電壓選項

RSSTN系列的變壓器符合國家，國際和未來制定的適用于全球的法規。



定制設計，無目錄商品！







RSSTN系列變壓器符合國家，國際和未來法規的要求，可在全球范圍內使用。

根據VDE 0570第2-2部分，EN 61558-2-2

將它們設計為控制變壓器，根據VDE 0570第2-4 部分，EN 61558-2-4進行隔離的變壓器。



RSSTN系列的特殊優勢



可變的輸入和輸出電壓高達690V和

額定電流高達50A，否則需要額外付費

高可靠性和長使用壽命

輕巧緊湊的設計

寬帶干擾抑制

低總損耗，帶來高效率

（例如，通過相互分層減少鐵芯損耗）

短期操作可獲得高于平均水平的高性能

與體積有關的高性能

由于空載和負載運行之間的低壓降而導致的高電壓穩定性

通過+ -5％抽頭調節電壓

130 VA以上的變壓器通過絕緣襯套固定在螺栓封閉處

溫度儲備，即使在ta 60°C / B時也可充滿全電流

符合DIN 41307的安裝支架

有現貨

通用

Riedel干擾保護控制變壓器可確保對稱和非對稱組件均具有出色的寬帶干擾抑制能力。

背面的圖形顯示了典型的衰減隨頻率變化的過程，以我們的干擾保護控制變壓器RSSTN 200為例。特殊的屏蔽將50 Hz變壓器的正常高頻傳輸衰減提高了約20 dB。高磁導率的特殊屏蔽，是我們公司的安全開發產品，不僅可以用于有源干擾保護變壓器，而且還可以提高包括帶電絕緣繞組的變壓器在內的所有其他產品的衰減。



     Michael Riedel RSSTN 400



　　Michael Riedel RSSTN 500



　　Michael Riedel RSSTN 630



　　Michael Riedel RSSTN 800



　　Michael Riedel RSSTN 1000



　　Michael Riedel RSSTN 1100



      Michael Riedel RSTN 1300



　　Michael Riedel RSTN 1600



　　Michael Riedel RSTN 2000



　　Michael Riedel RSTN 2500



　　Michael Riedel RSTN 3000

版本

開放式，固定式，用于在干燥房間中安裝和組裝設備，獨立的繞組，牢固的腳套用于固定。通過螺釘和

扁平插頭連接2.8 x 0.8 mm至5A，以更高的電流6.3 x 0.8 mm 連接至耐泄漏電流的變壓器端子。根據DIN 46249，2.8 x 0.8 mm的扁平插頭連接最多只能加載5A，最大20A的6.3 x 0.8 mm負載。根據UVV（BGV A3），保護變壓器端子免受手背和手指接觸。PE連接為平頭6.3 x 0.8毫米。PE螺釘端子塊作為附件提供。

IP 00，適合安裝，防護等級達到IP 23，具有自然風冷，絕緣等級E，最大值 環境溫度ta 40°C。





保險絲推薦：相應的保險絲推薦可以在第2頁的RSTN系列保險絲表中找到。這些推薦參考變壓器的次級側和根據 IEC 127 / EN 60127（At）或acc。IEC 60269（AgL）。為此和主要保護，請參閱目錄“常規”部分中的“保護”部分。
