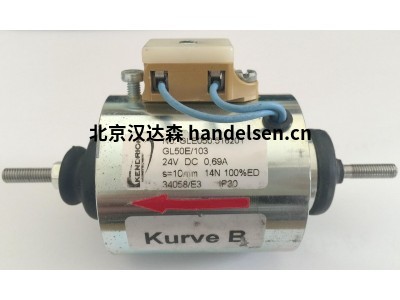

LCL系列D形電磁閥在性能和預期壽命方面符合高標準。該系列具有緊湊的尺寸，低功耗，快速的開關時間和平穩的運行特性。外殼由精密鋼管制成。 電樞以高度耐磨，免維護的精度進行引導兩側的軸承，從而在整個使用壽命中始終保持一致的螺線管性能。有腐蝕危險的部件進行電鍍鋅處理。電樞是化學鍍鎳的?？梢酝ㄟ^(guò)螺紋孔橫向或正面安裝。

■叉頭（第23頁）

■插入式連接器（第22頁）

■通過微功率控制器優化控制根據要求模型

■通過連接器插頭防護等級IP65進行連接

■導線-防護等級IP00

■標準額定電壓= 24 V DC / 205 V DC

■標準占空比= 100％ED

帶保護性引線的2極插入式連接器是專門為電磁設備設計的連接。通過插入觸點架，電纜出口可以旋轉4 x 90°相應地。將插入式連接器連接到設備的針板上后密封時，用隨附的機器螺釘將其固定。 這保證了組合的精確密封并防止插入式連接器避免因振動而意外脫落。電纜密封套Pg 11（材料編號430006）用于密封電纜。接觸元件適用于連接線橫截面最大1.5平方毫米 符合空氣間隙和泄漏路徑 VDE 0110。

型號示例

Kendrion LCL030035

Kendrion LCL048060

Kendrion LCL060070

Kendrion LCL070080

LCL系列D形電磁閥在性能和預期壽命方面符合高標準。

該系列的特點是緊湊的尺寸，低功耗，快速的切換時間和平穩的操作。外殼由精密鋼管制成。電樞在兩側均采用高度耐磨，免維護的精密軸承進行導向，從而在整個使用壽命中始終保持一致的螺線管性能。有腐蝕危險的部件進行電鍍鋅處理。

螺線管的操作模式基于磁場中施加在鐵磁體上的力。線性螺線管將電能轉化為機械能?；旧?，行程運動是從行程開始位置到行程結束位置（運動的主動方向）進行的，而電樞復位是通過外力（例如，彈簧力，重力或磁力）（被動運動方向）完成的。螺線管可以安裝在任何位置，但力的傳遞應僅在軸向上。我們的標準電源電壓范圍從12V DC到205V DC，電源電壓可以變化。我們的推拉式和螺線管螺線管提供不同的連接方式，從針腳上的標準連接器到導線。

憑借這種多功能性和緊湊型設計，框架電磁閥非常適合許多不同行業。這些螺線管的一些當前應用是在輸送機技術，自動化技術和機械制造中。

防護等級為IP54的版本

框架螺線管LCL STANDARD的線圈被封裝在塑料中，并具有IP 40防護等級。如果需要更高級別的保護，KENDRION提供帶波紋管的版本。帶波紋管的LCL-D達到IP54防護等級。

Kendrion LCL050060A09

Kendrion 86 611-09P01 0001

Kendrion 86 621-04H00 0018

Kendrion 86 621-06H00 0012

Kendrion 86 621-07H00 0020

Kendrion 86 611-04P00

Kendrion OAB513002A00

Kendrion GT050B001.00

Kendrion KLMS30Z/4488C

Kendrion KLMS30Z/4488B

Kendrion LLV050058

Kendrion 10 31004A1

Kendrion 01 32002B00

Kendrion KBK 14.200.05.111

Kendrion40006-28AE35W01

Kendrion41 024-10K00

Kendrion OLV554001

Kendrion RM050W-OROO-F-24VDC

Kendrion32 173-50E00

Kendrion32 073-32B40

Kendrion OAC007073

Kendrion32 672-04B00

Kendrion LHS10000A07

Kendrion HL618-F-24VDC

Kendrion 77 600-24A00 0018

Kendrion LLW100.33Y

Kendrion電磁鐵LCL系列
