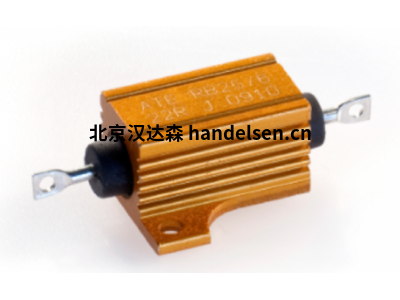

ATE Electronic線繞電阻器產品規格
線繞電阻器,硅酮涂層2 W至15 W
易于更換玻璃搪瓷電阻,而不會(huì )增加成本,也不會(huì )降低性能。整個組件均涂有多層有機硅涂層,以提供最大的電線保護形式-55°C至+ 350°C。
通過嚴格的公差,極低的溫度系數和在惡劣環境條件下的出色操作穩定性,可提高性能。
陶瓷芯化學惰性,無心接地,確保均勻性,選擇導線元件,并在端子之間完全焊接結構,從而確保了高度的可靠性。
電氣規格
-歐姆值
E24系列。如果超出范圍或不是標準歐姆值,請咨詢ATE技術部。
-公差
標準5%。根據要求可提供高達1%的值(對于值> R047)。
-溫度系數
典型值:R10至Rmax為±100至±30 ppm(特殊應用請咨詢工廠)
-介電強度
500 Vdc da 2CS a 6CS
700 Vdc da 7CS a 12CS
- 絕緣電阻
1000兆最低限度
100兆最低限度
-Sovraccarico
每秒鐘5秒鐘標稱10伏電位
器在5 秒鐘上標稱5伏電位器2CS和3CS
-無感
具有非電感性Ayrton-Perry繞組的等效物理和電氣規格型號也可提供
機械規格
-終端強度
10磅拉力測試。
-可焊性
根據MIL-PRF-26 H進行連續,令人滿意的覆蓋。
用料
-核心
陶瓷滑石或氧化鋁無心磨削
-電阻元件
特定溫度系數的銅鎳合金或鎳鉻合金
-端蓋
不銹鋼
- 涂層
特殊高溫硅膠
-標準端子
LF鍍錫銅或LF鍍錫銅焊
測量點:L + 20mm
降級
這些電阻可在-55°C至+ 350°C的溫度范圍內使用。在工作溫度范圍內的應用中使用這些組件。更高+ 25°C,您必須通過在350°C時從標稱功率線性降低至零來降低功率。
ATE Electronic 10CS-0R68J
ATE Electronic PR250-18KK (10%)
ATE Electronic PR100-100RJ
ATE Electronic 10SR-82KJ (5%)
ATE Electronic PR101-68R
ATE Electronic PR101-2R2
ATE Electronic 12CS-10KJ
ATE Electronic 12CS-10KJ
ATE Electronic RB50/8-100RJ
ATE Electronic 10SR-82KJ (5%)
ATE Electronic 7CS-47KJ
ATE Electronic RB150-33KJ
關于功率電阻器領域,ATE Electronics s.r.l. 40多年來,它一直是解決這些問題的生產環境的里程碑,實現了具有示范技術和低成本的質量水平的組件。
