Hydropa NG 10壓力開關參數介紹

 　　旋轉方向的指示始終以驅動軸為準，傳遞到泵軸。軸向和徑向不允許在泵軸上施加力(彈性聯軸器)聯軸器不允許向泵傳遞任何徑向或軸向力(撓性聯軸器)泵和電動機之間的聯軸器必須允許泵軸軸向移動，以免軸向力傳遞到泵上。尺寸圖始終顯示順時針旋轉泵。在逆時針旋轉泵上，驅動器的位置軸以及吸入口和壓力口是不同的。

　　SPG 4 流體溫度- 15°C up to + 80 °C

　　SPG 6 粘度范圍10 cSt up to 300 cSt (1,83 - 39,6 °E)

　　SPG 8 濾網尺寸為10-25μm的回油過濾器

　　-齒輪泵0,9-16 ccm / r

　　-工作壓力高達230 bar

　　-電動機0.55 kW 230 / 400V-4 kW 400 / 690V

　　-油箱鋁，容量為9,5 l，18 l和27 l

　　-帶溢流閥的回油過濾器塊和

　　用于多個歧管的連接可能性

　　閥門公稱尺寸6

　　-電源組可以輕松擴展各種

　　系統塊的集合，例如控制，座椅，

　　壓力單向閥NS 6

　　和壓力開關

　　描述

　　緊湊型動力裝置KA 10，KA 20和KA 30用作

　　各種液壓系統的壓力油分配器

　　低排量。例如，這些是小型壓力機

　　張緊裝置，機床和起重設備。

　　它們適合占空比短的所有應用。

　　占空比

　　占空比主要受最大限制。允許的

　　油溫為80°C。將油加熱到

　　80°C的溫度取決于最高溫度。操作

　　油箱的壓力和注油。剩下的油

　　如果取出更多的油，油箱將被加熱得更快，并且

　　驅動力增加。

　　說明

　　緊湊型單元KA 10，KA 20和KA 30用作

　　各種液壓系統的壓力油供應商

　　資金量少。 它們適用于所有應用

　　低占空比。

　　例如，這些是小型壓力機，夾緊裝置，

　　機床，起重設備和裝置。

　　KA 10 帶溢流閥(DBV)的回油過濾器塊

　　KA 20 工作壓力高達230 bar

　　KA 30 適用于所有應用低占空比。

　　德國HYDROPA公司主要制造壓力設備，測量?jì)x器和開關設備及相關防爆產品，主要應用于石油石化行業。公司的使命是顧客導向，制造出客戶需求的先進的優質的產品，高質量，高標準，德國HYDROPA的壓力繼電器，在世界上占有較大的市場份額，是目前世界上生產壓力繼電器廠家中的佼佼者。

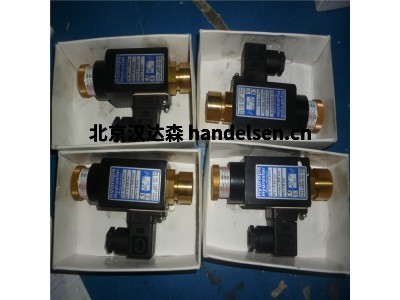

　　活塞后壓力開關工作彈簧原理。 如果壓力低于設定值，微動開關經營。 壓力升高時，始工作緊靠彈簧板。 支持這個在連續可調的壓縮彈簧上來自。 達到設定壓力時噴嘴，活塞傳遞力在彈簧板上釋放微動開關并打開電信號被觸發。 太壓力由確定彈簧的預緊力的通過轉動調整元件。 轉向時針降低了開關壓力。 一個順時針旋轉會(huì )增加開關壓力。調整元件由鎖緊螺釘或固定蓋。機械止動裝置可防止阻止轉動壓縮彈簧。

　　活塞壓力開關的壽命取決于許多因素。 最小和最大壓力

　　循環速度，負載變化，液壓振動，電氣開關上的負載(安培)等

　　如果對壓力開關有特殊要求，我們可以利用多年的經驗

　　目標配對和靈活的材料配對，加工方法和制造公差

　　符合要求。

　　注意事項：

　　壓力開關的安裝方式必須確保在操作過程中不會(huì )使有害振動進入設備

　　并可能導致在那里發生故障。

　　使用合適的阻尼劑可以顯著延長使用壽命。

　　DS-4*7 安全，壽命長，偏差小于1%

　　DS-4*2 環境溫度-40°C至+ 90°C，粘度范圍10至800mm²/ s

　　DS6-1K-100 純銀輪廓觸點，可根據要求在銀鈀上鍍金觸點

　　-從18到111 cc /雙沖程

　　18至111 cc /雙沖程

　　-工作壓力高達460 bar

　　工作壓力高達460 bar

　　-有無排水閥

　　有無排氣閥

　　從5.6到17.2 cc /雙沖程

　　5.6最高17.2 ccm /兩次行程

　　-工作壓力高達500 bar

　　工作壓力高達500 bar

　　-有無排水閥

　　有無排氣閥

　　HP 18 塑料手柄，桿長1000 mm

　　HP 29 流量29 cm³，最大工作壓力320 bar

　　HP 36 36 cm³，250 bar 雙輪轂

　　德國Hydropa主要的產品有：

　　Hydropa 壓力開關：DS 103

　　Hydropa DS 104

　　Hydropa DS 117

　　Hydropa DS 302

　　Hydropa DS 307

　　Hydropa DS 502

　　Hydropa DS 507，

　　Hydropa DS 802

　　Hydropa TKF 1047

　　Hydropa DS 412

　　Hydropa DS 432

　　Hydropa DS 417

　　Hydropa DS 437 系列;

　　Hydropa 防爆壓力開關：

　　Hydropa DS 104/EX

　　Hydropa 泵：

　　Hydropa HP

　　Hydropa HPV

　　Hydropa HY-HP

　　Hydropa HY-HPV

　　Hydropa TPV 2

　　Hydropa SPA 6

　　Hydropa 閥門：

　　Hydropa NG 6

　　Hydropa NG 10

　　Hydropa NG 16

　　Hydropa NG 25

　　Hydropa WEH

　　Hydropa WVH

　　Hydropa WE10

　　Hydropa AHG 系列;

　　Hydropa DS 302/V2

　　Hydropa DST 01S

　　Hydropa DS 412

　　Hydropa DS 117/B/M12

　　Hydropa DS 117/B/V3

　　Hydropa DS 117/F

　　Hydropa DS 302/V2

　　Hydropa DS 507/F

　　Hydropa DS 802/M/B

　　Hydropa DS-104/EX/V2/AS-H2 HYKS

　　Hydropa DS-104/EX/SCH/V2/AS-H2 2

　　Hydropa SPA 6 S B WE 6

　　Hydropa AHG-F1A

　　Hydropa WEH16-AHG-F1C

　　Hydropa Z6 DR2-AB WE 10

　　Hydropa AHG-F4M Z10

　　Hydropa DMD-A/250 TS 1-70°C-G1-L300

　　Hydropa DS-307 / 302

　　Hydropa DS 302/SS

　　Hydropa DS/302

　　Hydropa DS-307 / 302

　　Hydropa DS-507 / 502

　　Hydropa DS-4*7 / 4*2

　　Hydropa DS-802/M/B

　　Hydropa HYKS-D-G-050/028N/0100-R-G-O-A-W-SO

　　Hydropa ZN6 DR

　　Hydropa ZB6 DB

　　Hydropa ZN6 DM

　　Hydropa Z6 R

　　Hydropa ZA6 RE

　　Hydropa ZN6 DBS

　　Hydropa ZAH10 DR

　　Hydropa ZB10 DB

　　Hydropa ZN 10 DM

　　Hydropa ZAH 10 RE

　　Hydropa 齒輪泵：

　　Hydropa SPA / SPG

　　Hydropa DS-117-350/B

　　Hydropa DS117-240/B

　　Hydropa DS-307-100 10-100 BAR

　　Hydropa DS 117-150/B G1/4”

　　Hydropa DS117-240/B

　　Hydropa DS-302/F-150 20-150bar

　　Hydropa WEH 25DHG-F1M

　　Hydropa DS 117-070/F 5~70bar Max=200bar

　　Hydropa DS-302/SCH/V2-100

　　Hydropa WE6AHG-EA-2A/G 24V,ART-NR.21986

　　Hydropa DS-117-70/B/P90

　　Hydropa DS-307/SS-100/PO

　　Hydropa DS 302/FPmax=500 bar PV=20-150 bar

　　Hydropa DS-307-150

　　Hydropa DS 117-350/B 20 - 350 bar

　　Hydropa 23P02-4,ART-NR.18225

　　Hydropa WE6AHG-F1A/G 24V

　　Hydropa DS 302/G, P=20-150bar

　　Hydropa HY-HPV-3-29-DBV-80

　　Hydropa DS-307/SS-100/PO

　　Hydropa DS117-70-B

　　Hydropa WE6AHG-F1C/G 24V

　　Hydropa 117070B DS-117-70/B

　　Hydropa ZN6DRAB

　　Hydropa DS-307-55 5-55 BAR

　　Hydropa DS-302/F-55 5-55bar

　　Hydropa DS 117-70/B 5 - 70 bar

　　Hydropa DS-802/M/B 0.5~15BAR

　　Hydropa DS-507/FV2-100

　　Hydropa WE6AHG-F1C/G 24V

　　Hydropa DS117-240/B

　　Hydropa DS-302/F/SS-240

　　Hydropa DS117-150/B

　　Hydropa DS117-150/B

　　Hydropa DS-802/M/B

　　Hydropa Z25RE-AB

　　Hydropa DS 117/B PV=5-70 Bar

　　Hydropa DS 117/B PV=10-150 Bar

　　Hydropa DS 117/B PV=20-240 Bar

　　Hydropa DS 117/B PV=20-350 Bar

　　Hydropa DS 117/F PV=5-70 Bar

　　Hydropa DS 117/F PV=10-150 Bar

　　Hydropa DS 117/F PV=20-240 Bar

　　Hydropa DS 117/F PV=20-350 Bar

　　Hydropa DS 117/B/P90 PV=5-70 Bar

　　Hydropa DS 117/B/P90 PV=10-150 Bar

　　Hydropa DS 117/B/P90 PV=20-240 Bar

　　Hydropa DS 117/B/P90 PV=20-350 Bar

　　Hydropa DS 302 PV=5-55bar

　　Hydropa DS 302 PV=10-100bar

　　Hydropa DS 302 PV=20-150bar

　　Hydropa DS 302 PV=40-240bar

　　Hydropa DS 302 PV=20-350bar

　　Hydropa DS 302 PV=50-420bar

　　Hydropa DS 302 PV=50-600bar

　　Hydropa DS 302/F PV=5-55bar

　　Hydropa DS 302/F PV=10-100bar

　　Hydropa DS 302/F PV=20-150bar

　　Hydropa DS 302/F PV=40-240bar

　　Hydropa DS 302/F PV=20-350bar

　　Hydropa DS 302/F PV=50-420bar

　　Hydropa DS 302/F PV=50-600bar

　　Hydropa DS 307 PV=5-55bar

　　Hydropa DS 307 PV=10-100bar

　　Hydropa DS 307 PV=20-150bar

　　Hydropa DS 307 PV=40-240bar

　　Hydropa DS 307 PV=20-350bar

　　Hydropa DS 307 PV=50-420bar

　　Hydropa DS 307 PV=50-600bar

　　Hydropa DS 307/F PV=5-55bar

　　Hydropa DS 307/F PV=10-100bar

　　Hydropa DS 307/F PV=20-150bar

　　Hydropa DS 307/F PV=40-240bar

　　Hydropa DS 307/F PV=20-350bar

　　Hydropa DS 307/F PV=50-420bar

　　Funke風冷換熱器TPL00-K-38-22技術資料

　　Funke公司的主要產品有：Funke管式換熱器、Funke板式換熱器、Funke釬焊式換熱器、Funke風冷換熱器及Funke換熱集成系統等。

　　管式換熱器結構特點：

　　1. 管板和筒體連接，管束不可抽芯，結構簡單，可以在殼體增加膨脹節以滿足不同溫度應力的要求;

　　2. 結構緊湊，可以提供優化布管，得到最大的換熱面積;

　　3. 管程可以1、2、4、6等多種程數的布置，應用廣泛。

　　4. FUNKE的每種型號的產品都嚴格的經過理論計算和試驗測試，在理論和實際運用中找到平衡點。幾十年來，FUNKE積累了大量的選型，制造經驗，為客戶提供高品質的產品是FUNEK最基本的要求。

　　FUNKE“FP”型板式換熱器是一種傳統的、最常用的板式換熱器，其采用的常規傳熱板片均由墊圈密封，相鄰板片按正確方式組裝后，形成密封的流體通道，冷熱介質分別在各自流道中流動，達到良好的換熱效果。在加熱、冷卻、蒸汽冷凝等不同領域，“FP”型板式換熱器都充分發揮了如下特點：

　　高傳熱系數

　　占地面積小

　　高度湍流達到自潔效果

　　結構緊湊，運行重量輕

　　易于維護和清洗

　　Funke LR-0.0805.2.96-0060/13

　　Funke AB32-00/0.0806.2.96-0135/07

　　Funke BCF301-2-0-4

　　Funke FP60-111-1-NH

　　Funke FP14-39-1-E

　　Funke C200-3-1P

　　Funke FP22-29-1-NH

　　Funke FP120-123-1-NH

　　Funke HP08-81-1-NH

　　Funke FP08-43-1-V/N

　　Funke FP14-67-1-N

　　Funke FP20-99-1-N

　　Funke TPL00-K-6-22

　　Funke TPL00-K-8-22

　　Funke FP41-27-1-V/N

　　Funke FP31-33-1-V/N

　　Funke TPL00-K-38-22

　　Funke BCF303-B33-4

　　Funke TPL01-L-14-11

　　Funke FP120-129-1-V/NH-0 10.0bar

　　Funke FP60-85-1-NH-0 10.bar

　　Funke FP-04-39-1-NH

　　Funke TPL 00-L-30-22

　　Funke TPL00-K-4-22

　　Funke TPL01-K-22-22; A50, F80

　　系統型號：

　　TPL 01-K-26-12

　　TPL 00-L-16-11

　　TPL 00-L-22-11

　　TPL 01-K-36-22

　　TPL 00-K-8-22

　　TPL 01-K-90-22

　　TPL 00-K-4-22

　　CCP 404-B9-2Weg

　　TPL 01-K-36-14

　　Funke風冷換熱器TPL00-K-38-22技術資料

　　意大利ROLLON直線導軌/滑塊/CES20-060

　　技術特性

　　可選滑軌寬度：CKR01/CVR01：16.5 mm(0.65 in);CKR05/CVR05：23 mm(0.91 in)

　　滑塊在滑軌上的大運行速度：1.5 m/s(59 in/s)(取決于應用)

　　大加速度：2 m/s2(78 in/s2)(取決于應用)

　　滑軌的有效長度：3,240 mm(127.56 in)

　　遍歷長度：CCT08：3,170 mm(124.8 in);CCT11：3,140 mm(123.62 in)

　　兩種規格的半徑：120 mm(4.72 in)。

　　半徑公差：+/- 0.5 mm(0.02 in)，角度公差：+/- 1°

　　溫度范圍：-20 ℃ 至 +80 ℃ (-4 ℉ 至 +176 ℉)

　　鍍鋅滑軌和滑塊(Rollon Alloy 合金);按要求提高防腐蝕保護

　　滑軌材料：C43

　　滑塊體材料：Fe360

　　滾子材料：100Cr6

　　產品描述

　　有徑向滾珠軸承滾輪的多功能、創(chuàng )新性曲線滑軌。這種曲線滑軌有不同的版本，有固定或可變半徑。CURVILINE 很適合諸如彎曲的機器外殼、列車或輪船的門系統，或定制化的包裝裝置之類的應用。

　　兩種滑軌寬度：16 mm 和 23 mm

　　按照 ISO 2081 標準鍍鋅的滑軌和滑塊

　　行程超過 3000 mm

　　在一條導軌中有直線和曲線路徑

　　滑塊配有四個滾輪，成對排列，在滑軌的整個長度上保持預加載

　　圖紙上的零件可以為每個應用進行定制

　　Curviline 曲線滑軌產品系列用于所有非直線運動應用。這種曲線滑軌有兩種寬度，按照客戶的設計進行制作。單一的滑軌可以同時有曲線段和直線段。

　　Rollon CPA18-2Z

　　Rollon DSS43-16

　　Rollon LTH45-04KF

　　Rollon TLV-18-00

　　Rollon LTH45-04-KF

　　Rollon Hub: 478

　　Rollon TLV-28

　　Rollon CS28-080

　　Rollon LTH30-05-RF

　　Rollon CPN63-2ZR

　　Rollon CES30-088

　　Rollon TES30-020

　　Rollon DEF35-04

　　Rollon DSS28-03
