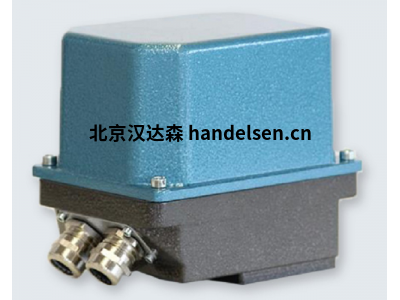

Schimpf 伺服電機選型參考





一、01-15系列技術資料：



馬達：同步電機24V,115V 230V AC;50/60HZ 繼步電機（24V AC/DC)



齒輪：螺旋齒輪單元



自潤滑軸承，ETG100齒輪



環境條件：-10℃ to 60℃



防護等級：IP65



端蓋：壓鑄鋁



驅動軸：O12x30 mm



參見附錄：B



重量：約1.7KG



標準配置：2個可調限位開關，可調角度可至320°



選裝：最多3個附加限位開關和1個電位器,或1個附件限位開關和1個電位器以用于綜合控制



系統，亦或1個模擬量連續控制單元



二、02-50系列技術參數：



馬達：同步電機24V,115V 230V AC;50/60HZ



      繼步電機24V AC/DC，115,230 V AC，50/60HZ



齒輪：螺旋齒輪單元



自潤滑軸承，ETG100齒輪



環境條件：-10℃to60℃



防護等級：IP65



端蓋：壓鑄鋁



驅動軸：O 12x30 mm



重量：約4.5 KG



標準配置：2個可調限位開關，可調角度可至320°



選裝：最多8個附加限位開關和1個電位器,或最低7個附加限位開關和2個電位器，或1個



型號：



Schimpf   01-15·/30 N 2



Schimpf   01-15·/30 N 3



Schimpf   01-15·/30 N 6



Schimpf   01-15·/30N 8



Schimpf 01-15·/30 N 9



Schimpf 01-15·/30 N 10



Schimpf 01-15·/30 N 20



Schimpf 00-15·/25 N 6



Schimpf 00-15·/25 N 12



Schimpf  02-25·/3000 N 7.5



Schimpf  02-25·/3000 N 16



Schimpf  02-25·/3000 N 31



Schimpf  02-25·/4400 N 2



Schimpf  02-25·/4400 N 3



Schimpf  02-25·/4400 N 6



Schimpf  02-25·/4400 N 12



SCHIMPF同步電機，和感應電機（即異步電機）一樣是一種常用的交流電機。同步電機是電力系統的心臟，它是一種集旋轉與靜止、電磁變化與機械運動于一體，實現電能與機械能變換的元件，其動態性能十分復雜，而且其動態性能又對全電力系統的動態性能有極大影響。特點是：穩態運行時，轉子的轉速和電網頻率之間有不變的關系n=ns=60f/p，其中f為電網頻率，p為電機的極對數，ns稱為同步轉速。若電網的頻率不變，則穩態時同步電機的轉速恒為常數而與負載的大小無關。同步電機分為同步發電機和同步電動機?，F代發電廠中的交流機以同步發電機為主
