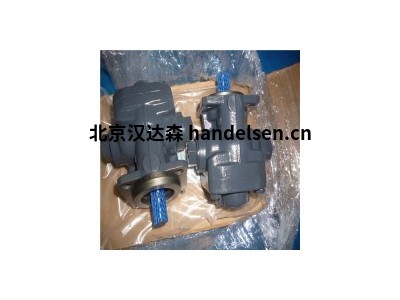

KRACHT傳遞齒輪泵KF 32 ... 112帶通用閥

　　KRACHT傳遞齒輪泵KF 32 ... 112帶通用閥

　　外殼EN-GJL-250(GG 25)或EN-GJS-400-15(GGG 40)

　　閥門EN-GJS-400-15(GGG 40)

　　齒輪鋼1.7139

　　軸承套DU(多復合滑動軸承P 10，DP 4)

　　應要求提供不含有色金屬的軸承

　　軸封NBR，FKM，低溫FKM

　　(根據要求提供其他密封材料)

　　O型圈NBR，FKM，低溫FKM

　　(根據要求提供其他密封材料)

　　公稱尺寸32 ... 112 cm3 Vg 32/40/50/63/80/100/112

　　安裝位置任意

　　雙向旋轉方向

　　固定式法蘭(DIN ISO 3019)

　　管道連接11⁄2“ SAE法蘭= 32 ... 80

　　2英寸SAE法蘭= 100/112

　　傳動軸端ISO R 775短圓柱

　　工作壓力進氣口pe min = – 0.4 bar / – 5.8 psi

　　(在啟動狀態下–0.6 bar / – 8.7 psi短期)

　　(版本BABSL)pe max = 2 bar / 29 psi

　　出口端口pn max = 25 bar / 363 psi

　　速度nmin = 200 1 / min

　　nmax = 3000 1 / min(在標稱尺寸32/40 / 50時)

　　nmax = 2200 1 / min(在標稱尺寸63/80時)

　　nmax = 2200 1 / min(在標稱尺寸100/112時)

　　粘度νmin= 12 cSt

　　(取決于壓力和速度)νmax= 20000 cSt

　　流體溫度ϑm min = – 30°C / – 22°F

　　最大ϑm = 150°C / 302°F

　　環境溫度

　　標準版本ϑu min = – 20°C / – 4°F

　　maxu max = 60°C / 140°F

　　版本31最小= – 40°C / – 40°F

　　maxu max = 60°C / 140°F

　　輸送齒輪泵KF用于泵送

　　各種各樣的液體。

　　KF傳遞齒輪泵特別出色

　　通過其廣泛的變體進行組裝

　　根據模塊化原則的要求，并允許

　　隨后的升級。

　　泵也適用于低介質

　　潤滑性能。安裝位置可以

　　被任意選擇。具有通用功能的KF 32 ... 112

　　閥門也隨著旋轉方向的變化而提升

　　傳動軸的同一出口。

　　原理-部分出口和進口留在

　　與任何驅動方向相同。

　　泵殼為灰口鑄鐵，

　　可用球墨鑄鐵。閥殼

　　由球墨鑄鐵制成。

　　減速器采用高強度制造

　　滲碳鋼，硬化并安裝在

　　特殊的多化合物滑動軸承襯套。

　　標準驅動軸由旋轉軸密封

　　唇式密封。所有泵尺寸都帶有斜齒

　　系統。此功能結合特殊裝備

　　幾何形狀，可降低噪音并降低噪音

　　壓力脈動。

　　描述

　　施工

　　操作須知

　　•液體應確保一定的最小值

　　潤滑性能，不應包含固體

　　并且應該是化學相容的。

　　•避免干運轉。

　　•為了防止過大的壓力，

　　是系統中提供的安全閥。

　　•排放部分水流

　　長時間，單獨的泄壓閥

　　帶回油管的必須插入儲油罐中。
