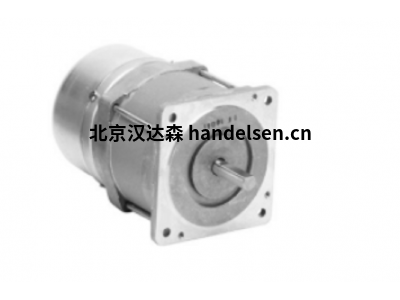

Kollmorgen交流同步電動機技術指標



交流同步電動機是工業的主力軍。使用同步電動機技術，速度與交流輸入頻率成正比–例如，在120 Vac，60 Hz時，交流同步電動機將以72 rpm的速度旋轉。盡管大多數應用僅使用齒輪傳動或皮帶或鏈條驅動系統來達到所需的負載速度，但可以通過改變頻率來改變該速度。





一、產品特征

ST型號：NEMA 23（60 mm），三種堆疊長度選項，額定扭矩達131 N-cm（185 oz-in）

SN3型號：NEMA 34（90毫米），三種堆疊長度，額定扭矩為198至636 N-cm（280至900盎司英寸）

SN4型號：NEMA 42（110毫米），三種堆疊長度，額定扭矩為500到1059 Nm（715到1500盎司英寸）

所有型號均提供飛線，接線盒，連接器和軸延伸選件

電機轉速為72 rpm（電壓為60 Hz時）

恒速不隨負載變化

120伏交流模型

快速啟動，停止和反轉

可以無限期地停轉而不會(huì )過熱

標準連接包括引線，接線盒，MS連接器，后軸



二、技術指標

模型 NEMA框架 尺碼 額定扭矩（oz-in） 最大負載慣量（oz-in-s1） 標準選項

ST系列 23 4 80-185 0.02-0.15 L，T，MS，RS

SN3系列 34 4 280-900 0.19-0.46 L，T，MS，RS

SN4系列 42 3 715-1,500 0.32-0.69 L，T，MS，RS



三、常見型號：

       Kollmorgen AKM23F-ACGNR-01



　　Kollmorgen AKD-P00606-NBCC-E000



　　Kollmorgen AKM53K-ACC2R-00



　　Kollmorgen AKD-P00306



　　Kollmorgen AKD P00606



　　Kollmorgen AKM24F-ACBNR-00



　　Kollmorgen DE-92175



　　Kollmorgen CH092A



　　Kollmorgen E33NCHA-LNN-NS-00



　　Kollmorgen AKM32E-ACCNAA00



　　Kollmorgen AKM33E-ACC2DA-01



　　Kollmorgen TBM-12941-A



　　Kollmorgen AKM43E-BKC2R-00



　　Kollmorgen CK-AKD-9m-WD



　　Kollmorgen KBMS-25H02-B00



　　Kollmorgen SERVOSTAR 603



　　Kollmorgen SERVOSTAR 603





科爾摩根提供全面的交流同步電動機產品，包括連續轉矩，高轉矩和混合動力選項，可滿足廣泛的應用需求。我們的同步電動機具有許多優勢，包括能夠在施加頻率的1-1 / 2周期內啟動，并在5到25毫秒內達到完全同步速度。它們還可以在5度旋轉范圍內停止并同樣快速地反轉。



科爾摩根在ST / SN系列和KS / SS系列中提供了兩個交流同步電動機系列。這些系列的高性能電機提供NEMA 23、34和42機架尺寸，每種尺寸都有兩相和三相型號。電阻電容套件可用于通過單相電源運行兩相同步電動機。我們還提供危險性AC同步電動機，該電動機已通過UL Class I，部門1，D組認證；UL Class 1，Division 2，E，F和G組; 和ATEX標準。
