德國B(niǎo)ig Kaiser接頭夾具



1.圓頭

圓形卡盤的直徑范圍從Ø90-196 mm（Ø3.543“-7.716”）和閥體樣式可滿足多種應用?？ūP(pán)可以提供單個凹槽，多個凹槽或襯套孔以供定時。大多數車體允許使用渦輪輔助夾緊來獲得更大的保持力。



90毫米

ASM 90

作為Unilock家族中最小的圓形卡盤之一，ASM 90專門從事小型工作而不會(huì )造成障礙。

120毫米

ASM 120

對于這些對板友善的較小但堅固耐用的120 mm圓形卡盤，具有多種定位和固定選項，改變位置和工作沒有問題。

138毫米

ESM 138

我們的138毫米圓形卡盤可輕松安裝到定制夾具設計中，其多功能性使其成為我們的暢銷產品。

160毫米

ISM 160

ISM 160圓形卡盤是用于4軸和5軸旋轉工作臺面的單卡盤解決方案。

170毫米

MSM 170

MSM 170設計的剛性使其可以在所有類型的應用程序和環境中用于精度的操作。

176毫米

ESM 176

由于其尺寸和附加的夾緊彈簧，ESM 176 mm圓形卡盤在搬運重量級夾具方面表現出色。

196毫米

HSM 196

HSM 196圓形卡盤可用于第4軸和第5軸旋轉工作臺，車床或銑床上。





2、矩形夾頭

UNILOCK矩形卡盤非常適合單卡盤應用。它們有多種尺寸，當與工件的占地面積匹配時，它們可從其余五個側面獲得最大的接觸。

EDM 100/150在所有UNILOCK卡盤中具有最低的輪廓，而新的AFM 146也緊隨其后。AFM 105/65和ESM 100/75是UNILOCK系列中兩個最窄的卡盤，可以非?？拷鼕A具或工件的邊緣放置。對于超大型和重型零件，帶有新型堅固旋鈕系列的新型ESM 180/150是您的答案。



100/150毫米

EDM 100/150

EDM 100/150矩形卡盤設計用于在電火花線切割等水下環境中運行。夾緊旋鈕可從頂部或底部裝入。

100/75毫米

ESM 100/75

ESM 100/75 mm矩形卡盤可以直接組裝到機床工作臺上，也可以安裝到角板，墓碑或托盤中。

105/65毫米

原子力顯微鏡105/65

AFM 105/65矩形卡盤是多軸機床上單卡盤應用的極佳選擇，需要對零件的所有側面進行檢修。

146毫米

原子力顯微鏡146

AFM 146矩形卡盤是在多軸機床工作臺上使用多個卡盤的理想選擇，在這些應用中，低堆疊高度至關重要。

180/150毫米

ESM 180/150

ESM 180/150矩形卡盤使用System 68旋鈕，該旋鈕允許使用較大的緊固件。





3、預組裝卡盤

顧名思義，預組裝的卡盤在銷售時安裝在底板上。底板可將卡盤輕松安裝到機床工作臺上，并提供預加氣裝置。所有底座都提供凹口或接地邊緣，以使卡盤與機床工作臺成直角。



基站ERGO 138

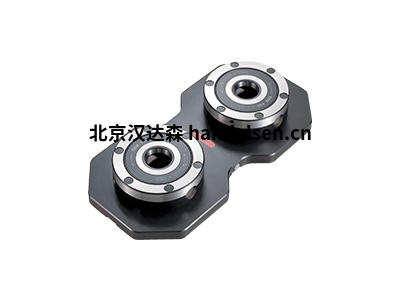

ERGO預組裝雙桌卡盤

采用新ERGO 138卡盤的基站，而不是ESM 138，節省了11毫米的高度。

DCM 200

DCM 200

198 x 398 mm基板，帶預組裝的ESM138卡盤。DCM 200卡盤設計用于處理兩個單托盤或一個雙托盤。

DLM 200

DLM 200

198 x 398 mm基板，帶預組裝的ESM138卡盤。設計用于容納大型單個托盤。

MCM 150

MCM 150

150 x 198毫米底板，帶預組裝的ESM138卡盤。MCM 150準備好容納四個硬化的12mm索引襯套，每90°一個。

傳銷150

傳銷150

MLM 150預裝卡盤具有四個調節槽，可在T型槽工作臺上快速定位。

QC 400

QC 400

Quatro夾緊站燈座具有四個ESM 138預組裝卡盤，從側面通過單個空氣連接進給。

入門套件

ESM 138底板組件

入門套件有助于節省零件更換之間的時間?？ūP(pán)預先安裝到用作參考邊緣的基板上。





4、夾緊旋鈕和托盤

UNILOCK夾緊旋鈕和托盤共同作用，可提供出色的夾持能力。

UNILOCK固定旋鈕是系統的核心。它提供了高精度的定位，同時還保留了夾具。旋鈕有三種形式，可通過公制或英制固定選項正確放置大型燈具?？梢詫⒕o固螺釘固定在旋鈕內，以防止其受到粗暴或不正確的處理。

貨盤已完全組裝好，并配有所需數量的UNILOCK旋鈕和提手，并提供鋼或鋁制。

夾緊旋鈕

系統40個夾緊旋鈕。

UNILOCK夾緊旋鈕可以固定在夾具上，也可以直接固定在工件上?？蓮牡撞堪惭b在盲孔中或從頂部拉起。

貨盤

系統40單托盤

貨盤已完全組裝好，并配有所需數量的Unilock旋鈕和提手，并提供鋼或鋁制。



德國B(niǎo)ig Kaiser自動化夾具

5、自動化夾具

UNILOCK自動化卡盤將空氣壓力的作用擴展到在轉換過程中保持卡盤打開或在夾緊過程中協助彈簧的作用。自動化卡盤可以通過氣壓監測確認夾緊環/夾具的存在?？諝庖灿糜趲椭鍧嵍ㄎ槐砻?。



110毫米

ESA 110自動化卡盤

ESA 110自動化卡盤可用作單個或多個卡盤解決方案。貨盤密封氣道，以驗證貨盤。

120/70毫米

ESA 120/70自動化卡盤

原始系統的打開和渦能以及自動化系列的所有屬性均允許通過控件進行監視。

125毫米

NSA 125自動化卡盤

NSA 125自動化卡盤可以用作單個或多個卡盤解決方案，并可以通過背壓監控進行托盤驗證。

170毫米

ASSF 170自動化卡盤

該自動化卡盤由鋼制主體制成，并設計為在托盤的中心線處容納單個夾緊環。

185毫米

ESA 185自動化卡盤

ESA 185自動化卡盤是最大的自清潔Unilock夾緊卡盤。它特別適合用于重型加工。

250毫米

ASSF 250自動化卡盤

這些自動化卡盤由鋼制主體制成，并設計為在托盤的中心線接受單個夾緊環。

夾緊環

夾緊環

Automation Series夾緊環連接到零件或固定裝置的底部，以提供準確的位置和牢固的固定。

自動化配件

自動化套管

當自動化托盤需要額外的支撐或定向時，可以使用自動化附件，例如配套的杯形襯套和錐形錐。



德國B(niǎo)ig Kaiser自動化夾具型號示例：



BIG Kaiser 689.179



BIG Kaiser 651.735



BIG Kaiser 651.632



BIG Kaiser 651.838



BIG Kaiser 615.208



BIG Kaiser 613.409



德國B(niǎo)IG Kaiser GmbH創(chuàng )建于2010年，是Heinz Kaiser AG, Rümlang (CH)和BIG Daishowa Seiki Co Ltd (J)組建的合資公司，銷售創(chuàng )新性、專業技術領先的高質量產品。BIG Kaiser為機械工具制造商、機械和航空航天工業、醫療技術等提供產品及完整的解決方案。除標準工具，BIG Kaiser GmbH還根據客戶的特殊應用要求提供特殊工具。
