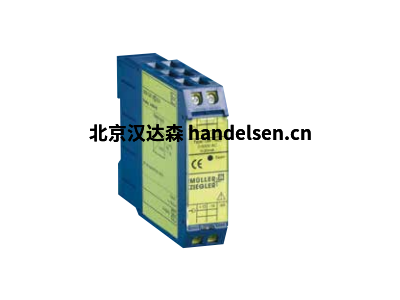

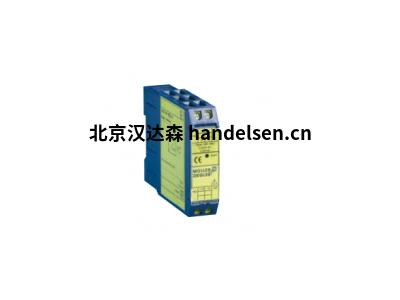

Muller+ Ziegler測量傳感器Iw-MU
應用
測量傳感器Iw-MU用于將正弦交流電直接轉換和隔離成外加電流
直流和/或直流信號。 對于雙輸出類型，這些輸出可在0-20 mA和0-10 V之間切換或
4-20 mA和2-10V。
功能
待測交流電通過內部電流互感器傳輸到下游整流電路，該電流互感器用于
電隔離。 在那里產生的直流電壓被放大并轉換成外加直流電或外加直流電
直流電壓。 輸出無負載和短路。
僅對于“帶電零”或雙輸出，需要輔助電壓，不允許連接兩個輸出。
輸入變量正弦交流電
額定值0-1 A或0-5 A或0-10 A
額定頻率50 Hz，60 Hz或400 Hz
能耗1 VA，“零電” 0.3 VA
永久性2倍過載
高浪涌負載20倍，1 s
輸出輸出變量單輸出或雙輸出
額定值0-20 mA / 500Ω負載或
0-10 V /最大負載10 mA
選件?“零電” 4-20 mA / 500Ω負載
(需要輔助電壓)
?0-20 mA / 500Ω負載和0-10 V /最大。負載10 mA以及
4-20 mA / 500Ω負載和2-10 V /最大負載10 mA
可在正面切換
(需要輔助電壓)
傳輸行為精度在額定值的5-100%時為±0.5%
(輔助電壓為額定值的0-100%)
10 Hz頻率變化時的頻率影響<0.05%
溫度范圍-15°C至+20°C至+30°C至+55°C
溫度影響<0.1%在10 K
輔助電壓影響否
負荷影響否
外部磁場影響無(400 A / m)
殘留紋波<40 mVss
響應時間<400毫秒
最大開路電壓24伏
最大電流限制過載時兩倍
輸入，輸出，輔助電壓之間的測試電壓4 kV
輔助電壓230 V AC±20%，45-65 Hz，2.5 VA
(帶有“帶電零”和選項110 V AC±20%，45-65 Hz，2.5 VA
僅雙輸出)24 V DC-15%至+ 25%，2 W
6-30 V AC + DC，2 VA
36-265 V AC + DC，2 VA
尺寸外殼外殼A，(寬22.5毫米)A1頁
重量190克
安裝緊固按扣在35 mm高帽導軌上。符合DIN EN 60715
電氣連接螺釘端子最大4平方毫米
