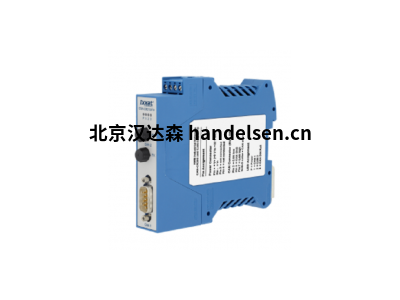

IXXAT Automation中繼器和橋接器CAN-CR200

劉洋 QQ：2850590582   手機：17744536447 電話：010-64714988-214 傳真：010-64714988-668 郵件：tk4@handelsen.cn

　　CAN-CR200用于對CAN網絡(luò )的兩個網段進行電流隔離，并用于創(chuàng )建星形或樹形拓撲。幾個CAN-CR200可以通過集成主干總線連接到CAN集線器。轉發器的一個特殊功能是自動識別并從網絡(luò )的其余部分中分離出有缺陷的網段，以便其余網絡(luò )可以繼續工作。消除缺陷后，該網段再次切換到網絡(luò )中。

　　電流隔離將CAN網段彼此隔離，并與電源隔離。用于測試備份和系統擴展。

　　帶有骨干總線的模塊化ISO 11898-2 CAN中繼器

　　一、技術指標

　　顯示 傳輸和故障段(三個雙LED指示燈)，電源(一個LED)

　　CAN總線接口 具有CAN扼流圈的ISO 11898-2。兩個Sub-D9連接器和一個骨干總線。集成了CAN終端電阻器(可切換)。

　　波特率 最高1 Mbit / s

　　延遲 200 ns(相當于?40 m(?120ft。)總線長度)

　　電源供應 9-32 V DC，1.5 W典型值，通過端子

　　電隔離 1 kV，1秒;CAN 1，CAN 2和骨干總線彼此電隔離。

　　資質認證 CE，FCC

　　溫度范圍 -20攝氏度... + 70攝氏度

　　房屋，大小 塑料外殼，22.5 x 100 x 115毫米

　　二、特點和優點

　　DIN-Rail主干總線可輕松排列并連接設備

　　接線簡單，節省成本

　　系統可靠性更高

　　幾乎不影響實時行為

　　三、產品型號：

　　IXXAT Automation T100 / CS

　　IXXAT Automation T100 / PS

　　IXXAT Automation FRC-EP190

　　IXXAT AutomationSub-D9

　　IXXAT Automation CAN-IB100/PCIe

　　IXXAT Automation SUB-D9

　　IXXAT Automation USB-to-CAN V2

　　IXXAT Automation Nr.1.01.0121.11020

　　IXXAT Automation iPC-I 320/PCI II

　　IXXAT Automation iPC-I 320/PCI II

　　IXXAT Automation CAN-IB200/PCIe

　　IXXAT Automation CAN-IB600/PCIe

　　IXXAT Automation CAN-IB640/PCIe

　　IXXAT Automation CAN-IB120/PCIe Mini

　　IXXAT Automation CAN-IB520/PCIe Mini

　　IXXAT Automation CAN-IB 410/PMC

　　IXXAT Automation CAN-IB 810/PMC

　　IXXAT Automation CAN-IB630/PCIe

　　IXXAT Automation CAN USB-to-CAN

　　IXXAT Automation CAN-CR100

　　IXXAT Automation CAN-CR110/FO

　　IXXAT Automation CAN-CR120/HV

　　IXXAT Automation CAN-CR200

　　IXXAT Automation CAN-CR210/FO

　　IXXAT Automation CAN-CR220

　　IXXAT Automation CAN-CR300

　　IXXAT Automation NT 200/420

　　IXXAT CAN@net NT 100

　　IXXAT CAN@net NT 200/420

　　HMS的IXXAT拓撲組件已在許多不同的應用領域中成功建立，無論是在通信系統網絡(luò )的測試臺，生產系統還是充電站中，用于系統保護和噪聲控制。
