實驗室脈沖發生器和OEM脈沖發生器單元 |
|
● 脈沖發生器配置中的高壓開關● 準備使用 ● 無需外部組件 ● 所有脈沖發生器均已針對系統集成進行了優化 ● 實驗室脈沖發生器始終通過CE認證 |

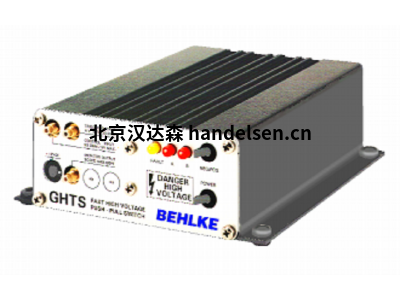

| GHTS系列，實驗室用脈沖發生器（具有CE認證） | |||||||
|
型號[按尺寸分類] |
說明/注釋 |
圖紙 （PDF） |
尺寸 |
電壓 |
k 電流 |
高壓脈沖寬度[ns] |
|
| GHTS 60 | ● | 非常緊湊。 通過接地插頭手動反轉極性。15 nF緩沖電容器。 | 請求 |
170 x 110 x 45
|
2 x 6
|
2 x 15
|
100…∞
|
| GHTS 30 | ● | 非常緊湊。通過接地插頭手動反轉極性。15 nF緩沖電容器。 | 請求 |
170 x 110 x 45
|
2 x 3
|
2 x 30
|
100…∞
|
| GHTS 30 A | ● | 非常緊湊。 通過接地插頭手動反轉極性。15 nF緩沖電容器。 | 請求 |
170 x 110 x 45
|
2 x 3
|
2 x 60
|
100…∞
|
| GHTS 100 | ● | 非常緊湊。 通過接地插頭手動反轉極性。15 nF緩沖電容器。 | 請求 |
210 x 110 x 45
|
2 x 10
|
2 x 15
|
100…∞
|
| GHTS 60 A | ● | 非常緊湊。 通過接地插頭手動反轉極性。15 nF緩沖電容器。 | 請求 |
210 x 110 x 45
|
2 x 6
|
2 x 30
|
100…∞
|
| GHTS 100 A | ● | 非常緊湊。 通過接地插頭手動反轉極性。15 nF緩沖電容器。 | 請求 |
210 x 110 x 45
|
2 x 10
|
2 x 30
|
100…∞
|
| GHTS 60 B | ● | 非常緊湊。 通過接地插頭手動反轉極性。15 nF緩沖電容器。 | 請求 |
210 x 110 x 45
|
2 x 6
|
2 x 60
|
100…∞
|
| GHTS系列的選件： | |||||||
| 選項01 | 保護性串聯電阻200歐姆。 | ||||||
| 選項02 | 內置微型風扇 | ||||||
| 選項03 | 通過內部陶瓷冷卻表面改善內部開關模塊的導熱性 | ||||||
| FSWP系列，快速方波脈沖發生器，用于系統集成 | |||||||
|
型號[按尺寸分類] |
說明/注釋 |
圖紙 （PDF） |
尺寸 [mm 3 ] |
電壓 [kV] |
k 電流 [A] |
高壓脈沖寬度 |
|
| FSWP 51-02 | ● | 快速方波脈沖發生器，最大值 選件DLC的重復頻率為3 MHz。 使用說明書 | PDF格式 | 175 x 80 x 45 | 5.4 | 25 | 50 ns…∞ |
| FSWP 71-02 | ● | 快速方波脈沖發生器，最大值 選件DLC的重復頻率為3 MHz。 使用說明書 | 請求 | 175 x 80 x 45 | 7.2 | 20 | 50 ns…∞ |
| FSWP 91-01 | ● | 快速方波脈沖發生器，最大值 重復率3兆赫選項DLC .. 說明書 | PDF格式 | 175 x 80 x 45 | 9 | 15 | 50 ns…∞ |
|
FSWP系列的選件 |
|
| 全部關閉 | 故障或禁止為“ L”時，無電壓脈沖輸出。建議在正電路 和 負電源。可能需要下拉電阻來使斷開的開關保持無電勢。 |
| FL-IN | 浮動高壓輸入， 用于正負高壓電源 |
|
電腦 |
我：ntegrated部分組件 可以根據客戶的規格（例如緩沖電容器，緩沖器，電阻器，二極管，光電耦合器）小部分組件的集成。（2） |
|
UL94 |
阻燃鑄造樹脂：符合UL-94-VO的鑄造樹脂。所需的最低訂購量。（2） |
|
CF-LC |
用于液體冷卻的銅散熱片：雙散熱片，鍍鎳銅，高20毫米。用于浸入油箱等中。建議強制對流。與opt組合。CF-S。 |
|
CCF |
陶瓷冷卻法蘭：開關模塊的底部由平磨陶瓷板制成。集成金屬框架，確保均勻，安全的接觸壓力。最高 40 kVDC隔離。 |
|
C-DR |
驅動器冷卻：驅動器和控制電子設備的額外冷卻。建議在較高的開關頻率下與選件HFS組合使用。（2） |
|
國際勞工大會(huì ) |
間接液體冷卻： 液體冷卻適用于所有類型的導電冷卻劑，包括。水。內部熱交換器由陶瓷制成。用于中等功耗。 |
|
DLC |
直接液體冷卻：內部冷卻通道環繞功率半導體。高頻應用中最有效的冷卻方式。僅非導電冷卻液。 |
| FQD系列快速Q開關Pockels細胞驅動器，用于系統集成 | |||||||
|
型號[按尺寸分類] |
說明/注釋 |
圖紙 （PDF） |
尺寸 |
電壓 |
k 電流 |
高壓脈沖寬度 取決于R x C |
|
| FQD-30-04-C | ● | 緊湊型系列。帶尾纖的塑料法蘭外殼。冷卻選項部分不適用。 | PDF格式 | 64 x 30 x 18 | 3 | 40 | 100 ns…1毫秒 |
| FQD-40-02-C | ● | 緊湊型系列。帶尾纖的塑料法蘭外殼。冷卻選項部分不適用。 | PDF格式 | 64 x 30 x 18 | 4 | 20 | 100 ns…1毫秒 |
| FQD-40-03-C | ● | 緊湊型系列。帶尾纖的塑料法蘭外殼。冷卻選項部分不適用。 | PDF格式 | 64 x 30 x 18 | 4 | 30 | 100 ns…1毫秒 |
| FQD-50-02-C | ● | 緊湊型系列。帶尾纖的塑料法蘭外殼。冷卻選項部分不適用。 | PDF格式 | 64 x 30 x 18 | 5 | 20 | 100 ns…1毫秒 |
| FQD-60-03-C | ● | 緊湊型系列。帶尾纖的塑料法蘭外殼。冷卻選項部分不適用。 | PDF格式 | 64 x 30 x 18 | 6 | 30 | 100 ns…1毫秒 |
| FQD-80-02-C | ● | 緊湊型系列。帶尾纖的塑料法蘭外殼。冷卻選項部分不適用。 | PDF格式 | 64 x 30 x 18 | 8 | 25 | 100 ns…1毫秒 |
| FQD 40-03 | ● | 基于HTS 40-03，帶有200毫米長的尾纖，用于直接普克爾電池連接 | 請求 |
79 x 38 x 19
|
4
|
35
|
100 ns…1毫秒
|
| FQD 40-06 | ● | 基于HTS 40-06，帶有200毫米長的尾纖，用于直接普克爾電池連接 | 請求 |
79 x 38 x 19
|
4
|
60
|
100 ns…1毫秒
|
| FQD 50-02 | ● | 基于HTS 50-02，帶有200毫米長的尾纖，用于直接普克爾電池連接 | 請求 |
79 x 38 x 19
|
5
|
25
|
100 ns…1毫秒
|
| FQD 50-05 | ● | 基于HTS 50-05，帶有200毫米長的尾纖，用于直接普克爾電池連接 | 請求 |
79 x 38 x 19
|
5
|
50
|
100 ns…1毫秒
|
| FQD 60-02 | ● | 基于HTS 60-02，帶有200毫米長的尾纖，用于直接普克爾電池連接 | 請求 |
79 x 38 x 19
|
6
|
20
|
100 ns…1毫秒
|
| FQD 60-04 | ● | 基于HTS 60-04，帶有200毫米長的尾纖，用于直接普克爾電池連接 | 請求 |
79 x 38 x 19
|
6
|
40
|
100 ns…1毫秒
|
| FQD 80-01 | ● | 基于HTS 80-01，帶有200毫米長的尾纖，用于直接普克爾電池連接 | 請求 |
79 x 38 x 19
|
8
|
15
|
100 ns…1毫秒
|
| FQD 80-03 | ● | 基于HTS 80-03，帶有200毫米長的尾纖，用于直接普克爾電池連接 | 請求 |
79 x 38 x 19
|
8
|
30
|
100 ns…1毫秒
|
| FQD 30-08-UF | ● | 基于HTS 30-08-UF，具有200毫米長的尾纖，可直接用于普克爾細胞連接，超快 | 請求 |
79 x 38 x 19
|
3
|
80
|
100 ns…1毫秒
|
| FQD 30-06-UF | ● | 基于HTS 30-06-UF，具有200毫米長的辮子，用于直接普克爾細胞連接，超快 | |||||
