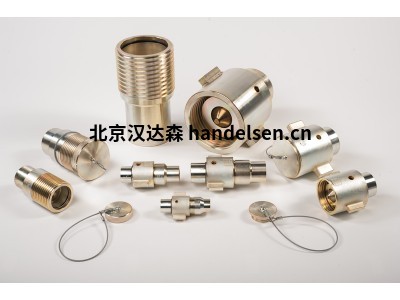

HYDRAULICS INC 5TV-C-12提升閥式聯軸器

　　HYDRAULICS INC 5TV-C-12提升閥式聯軸器

　　技術指標

　　端口連接器PF-母管

　　端口尺寸-12(3/4“)

　　零件號5TV-C-12

　　T13 / 4-14

　　NPTF

　　一個2.84

　　72.1毫米

　　乙1.59

　　40.4毫米

　　C3.00

　　76.2毫米

　　直徑1.35

　　34.3毫米

　　最大工作壓力

　　耦合5,000磅/平方英寸

　　最大工作壓力不

　　耦合3,000磅/平方英寸

　　最大WP

　　耦合(公制)34.5兆帕

　　最大未

　　耦合WP (公制)20.7兆帕

　　壓力下最大連接500磅/平方英寸

　　3.4兆帕

　　最小爆裂壓力

　　耦合/非耦合20,000磅/平方英寸

　　137.9兆帕

　　真空29.5英寸/汞柱

　　1.0 bar

　　WT / LBS1.2

　　0.5公斤

　　溫度范圍-30°F至250°F

　　-34°C至121°C

　　應用領域

　　從1968年開始，Hydraulics Inc.生產了5TV系列聯軸器，用于極其堅固的恒負荷大功率流體動力系統。如今，在全球范圍內，幾乎每個制造部門都可以在建筑，自然資源收集，運輸，物料搬運等設備中使用這種可靠的聯軸器。標準聯軸器尺寸為3/4“至3”孔徑。

　　Hydraulics Inc. 5TV系列用于連接聯軸器的螺紋由兩個半閥組成，這些半閥通過短頭螺紋保持密封連接。通過手動旋轉的蝶型螺母進行連接，以克服氣門彈簧和氣門后面的任何流體壓力。當螺紋完全嚙合時，閥完全打開。在螺紋完全松開之前，閥門將完全關閉。

　　操作極限：

　　5,000 PSI(34.5 Mpa)某些線程端口選項已降額。

　　全4：1安全系數-所有尺寸

　　真空至28“ Hg(1.0 bar)

　　溫度范圍-30°F至+ 250°F(-34°C至+ 121°C)-標準Buna密封

　　防護處理-符合RoHS要求的黃色鉻酸鹽鍍鋅

　　尺寸-3/4“至3”

　　設計特點

　　出色的流量特性，適用于連續工作的應用。單擊此處獲取流量數據

　　高強度鋼提升閥導向裝置可防止在高浪涌和沖擊條件下聯結閥破裂和沖洗

　　錘式翼型翼形螺母有助于壓力下聯軸器的組裝

　　可以在聯軸器螺母檢查孔上目視確認完整組裝

　　扁頂頭短螺紋和全鋼結構可承受存儲和裝配損壞

　　符合RoHS要求的黃色鉻酸鹽鍍層的鍍鋅層的防護處理

　　可用的各種端口選項：母NPTF，母SAE O形圈端口，母BSPP

　　一般說來，這些接頭簡化了長長度大口徑撓性軟管組件的裝配。它們設計用于在極端壓力，結構和系統引起的電涌和沖擊載荷的惡劣環境中運行。閥的結構允許組件抵抗由于軟管孔中的流體的熱膨脹而產生的壓力，并且通過高強度的錘式凸耳螺母可以方便地進行補償。

　　型號

　　HYDRAULICS INC 5TV-C-12

　　HYDRAULICS INC 5TV-HV-12

　　HYDRAULICS INC 5TV-C-6

　　HYDRAULICS INC 5TV-C-20

　　HYDRAULICS INC 5TV-C-32

　　HYDRAULICS INC 5TV-C-40

　　HYDRAULICS INC 5TV-C-48

　　HYDRAULICS INC 5TV-C-120F

　　HYDRAULICS INC 5TV-HC-120F

　　HYDRAULICS INC 5TV-C-160F
