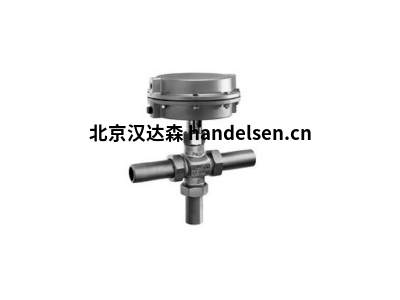

德國SAMSON薩姆森球形控制閥應用介紹

一、技術參數

尺寸：1/2“至2”

ANSI等級：300

標準材料：鋁青銅、不銹鋼

溫度范圍：14至430oF（-10至220oC）

3522型螺紋閥座控制閥是為具有高工業控制和質量要求的標準工藝工程應用而設計的。該控制閥提供廣泛的閥內件裝置，以滿足一般應用型控制閥所需的流量系數和密封方法。

3522型可與SAMSON group提供的氣動、電動、液壓或電液執行機構組裝，以完成控制閥結構。

這些控制閥是根據模塊化組裝原理設計的，可配備SAMSON集團執行機構和閥門附件，如定位器、限位開關和電磁閥。


二、產品分類

德國SAMSON/薩姆森產品包括氣動、電動調節閥、自立式閥門（溫差壓、流量、壓力控制）。以及調節閥附件產品，如閥門定位器、限位開關、位置變送器、電磁閥、氣源過濾減壓器和氣動控制顯示二次儀表等



三、化工行業應用：



SAMSON從起初就涉足化學工業的自動化發展。SAMSON的很多控制閥系列都是在和領先的化學企業的密切合作中研發出來的。其產品界定了很多應用工況的行業標準。

作為全球控制閥的主要制造商，SAMSON可提供用于化工過程的廣泛產品系列：包括由常用材質和符合DIN ANSI和JIS標準的特殊合金制造、模塊化設計的小型和重型閥門以及符合重要企業標準的高壓閥。鍛造閥體、加載填料、金屬波紋管、壓力-平衡閥芯、熱夾套以及耐腐蝕、低噪音、耐磨損閥內件構成了用于這個領域的SAMSON產品系列。



SAMSON還可提供針對高度專業化任務的解決方案，例如低溫工況、無菌工藝和儲罐。創(chuàng )新的控制閥附件，如電磁閥、氣動繼動器、保位閥和限位開關?？赏ㄐ诺拈y門定位器等智能儀表實現了高效的資產管理和預測性維護



四、SAMSON/薩姆森主要型號:



3760型定位器與3277型執行器直接連接；4765/4763型定位器按DIN IEC 534標準進行連接；3766/3767型單或雙動作定位器可與3277型執行器直接連接，按DIN IEC 536標準連接或按VD/VDE 3845標準連接旋轉執行器；3761防爆型定位器帶6116型I/P轉換器3761型單或雙動作定位器用于按VDI/VDE 3845標準連接旋轉執行器

閥門定位器

4763閥門定位器 3787閥門定位器 3785閥門定位器

3780閥門定位器 3766/3767閥門定位器 3761閥門定位器 3760閥門定位器 3730-1閥門定位器 3730-2閥門定位器

3730-3閥門定位器 3730-4閥門定位器 3730-5閥門定位器 　 I/P轉換器

6102電氣轉換器 6112電氣轉換器 6116電氣轉換器

開關和電磁閥

4746限位開關 4744限位開關 3776限位開關

3775限位開關 3768限位開關 4708調節器

3701電磁閥 3709氣動閥 3770隔離柵

節流閥3241-DN40-PN16-KVS25/3271-240

節流閥3241-DN50-PN16-KVS25/3271-240

溫度開關5345-2  30-90度，5345-1  70-130度

比例調節氣動熱動閥4763-.04 suppiymcx

密封圈型號8.406-0598，8.406-0634

反向檢查閥1.590-6816

電氣轉換器6111(ID:) ，6111-01910，6111-01010

氣液壓補償裝置1.180-4748（32.4MPa）



控制閥與DCS技術的整合決定控制回路的精確性，對于終端產品的成本和品質具有決定性意義。一體化是實現控制閥有效預測性維護的先決條件，同時也增加了系統的可用性。

我們在閥門產品研發的時候都廣泛聽取了 用戶的意見和建議。例如用于定位器安全連接的NAMUR的凸緣是SAMSON根據德國化學工業的標準來設計的。



SAMSON的智能型閥門定位器是將現場設備與控制室系統整合的里程碑。這些設備使運行中的通信和檢修通過HART®，PROFIBUS 或FOUNDATION™ 現場總線協議實現。
