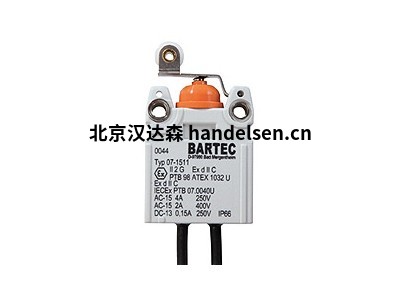

德國B(niǎo)ARTEC開關07-1511

　　描述

　　該開關元件可普遍用于防爆區域內的開關，控制和調節操作。插入開關由PTB根據最新的EC指南94/9 / EC進行審核。配備有這些插入式開關的設備必須經過測試機構的批準，開關本身無需重新測試。核心嵌入在交換機的背面。標準長度為500毫米;其他長度可根據要求提供。要連接內核，我們建議使用BARTEC的迷你端子。技術數據*

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

漢達森祁佳強 手機/微信177*4453*6447

　　防護等級IP 66(IEC 60529)

　　外型尺寸見數據表

　　材料塑料(熱塑性)，柱塞/附加執行器：不銹鋼

　　接觸材料鍍銀或鍍金觸點

　　(所有觸點元件均具有標準的保護性金涂層)

　　機械壽命> 2 x 10 6切換周期

　　重量帶500毫米鐵芯：?jiǎn)螖嚅_(kāi)關35 g，雙斷開關70 g

　　　　插入開關，包括執行器

　　防爆技術數據

　　描述

　　插入開關用作設備開關

　　或輔助電流開關用于信號和

　　控制電路。

　　交換機的標準版本包含

　　精細的銀觸點。鍍金細銀

　　接觸點特別低

　　電壓和電流。作為基本規則，所有

　　開關元件有保護金

　　電鍍。

　　核心嵌入在交換機的背面。

　　連接芯的長度是可變的。

　　雙斷的切換順序

　　開關是可選的：

　　•腔室I和II幾乎切換

　　同時

　　•I腔室將0.03切換為0.3 mm

　　第二室之前。

　　防爆類型

　　II 2G Exd IIC

　　我M2 Ex d I

　　防爆IIC

　　0044

　　資質認證

　　類型07-1511、07-1521、07-1541和07-1581

　　PTB 98 ATEX 1032 U

　　07-1511、07-1541和07-1581型

　　IECEx PTB 07.0040U

　　環境溫度

　　07-1511和07-1581型

　　-55°C≤TA≤+40°C，50°C，60°C，70°C，

　　75°攝氏度

　　07-1521和07-1541型

　　-20°C≤Ta≤+70°C(T6)

　　-20°C≤Ta≤+90°C(T5)

　　批準用于區域

　　1和2

　　載流量

　　類型07-1511和07-1581(溫度等級T6)

　　40°C時9 A(單極)/ 7 A(雙極)

　　50°C時7 A(單極)/ 6 A(雙極)

　　60°C時6 A(單極)/ä(雙極)

　　75°C時3 A(單極)/ 2 A(雙極)

　　07-1521和07-1541型

　　70°C時5 A(溫度等級T6)

　　90°C時2 A(溫度等級T5)

　　01-1500-7D0001-A.01-BARTECAdvertisingAgency-291766E

　　尺寸(毫米)

　　額定電壓/電流

　　07-1511和07-1581型

　　交流250 V，4 A(AC-15)

　　DC 250 V，0.15 A(DC-13)

　　07-1521和07-1541型

　　交流250 V，2 A(AC-14)

　　交流250 V，1 A(AC-15)

　　防護類型

　　07-1511和07-1581型

　　IP 66(EN 60529)

　　07-1521和07-1541型

　　IP 54(由于安裝在Ex e機柜中)

　　聯系方式

　　07-1511、07-1521和07-1541型

　　1個和2個轉換觸點或1 N / C

　　觸點和/或1個常開觸點

　　常開觸點和常開觸點

　　相同電位

　　07-1521和07-1581型

　　1和/或2個常開觸點的N / C觸點

　　擰緊扭矩

　　固定螺絲：最大0.6牛頓米

　　切換率

　　最高1000 /小時

　　操作力

　　最高2.0 N(單斷開關)

　　最高3.6 N(雙斷開關)

　　釋放力

　　分鐘0.4 N(單斷開關)

　　分鐘0.8 N(雙斷開關)

　　聯系旅行

　　旅行前VLW：最大0.9毫米

　　超程NLW：最小值0.5毫米

　　釋放行程RLW：0.9毫米

　　差動行程DW：最大0.45毫米

　　自由行程LLW：0.1至0.45毫米

　　使用壽命

　　機械：

　　類型07-1511; 07-1521; 07-1581：

　　> 2 x 106

　　運作

　　07-1541型：

　　> 104

　　運作

　　電氣：取決于負載

　　外殼材質

　　塑料(熱塑性)

　　柱塞/附加執行器

　　不銹鋼

　　電氣連接

　　產品范圍：

　　德國B(niǎo)ARTEC防爆開關、BARTEC信號單元、BARTEC指示燈、BARTEC、BARTEC防爆接線盒、BARTEC防爆馬達、BARTEC插頭插座、BARTEC控制器、BARTEC紅外測溫儀、BARTEC濕度分析儀

　　型號：

           BARTEC   07-1511

　BARTEC　07-1521

　BARTEC　07-1541

　BARTEC　07-1581
