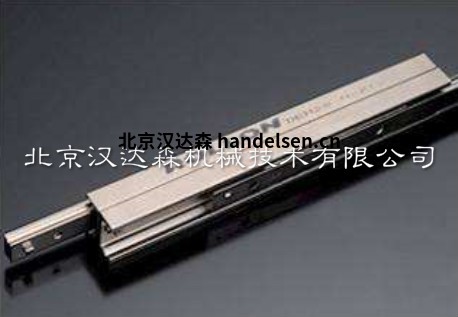

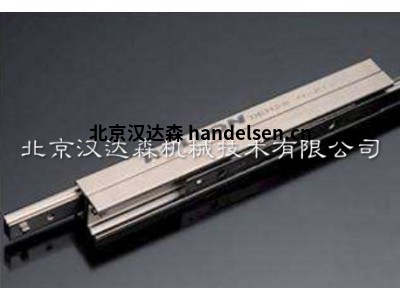

Rollon導軌Hegra Rail
產品描述
Hegra Rail 產品族包括各種不同的伸縮式導軌型材，具有能夠處理高至每對導軌 20 千牛頓的負載的滾珠保持架、可達導軌閉合長度的 200% 的過度延伸，并提供有不同的材質如鋁或不銹鋼 AISI 304 和 AISI 316。
Hegra Rail 伸縮式導軌的主要特點：
高負載能力結合了最小的偏轉
具有 1、2 或 3 段延伸的型材，抽出長度可達 200%
提供有不同的材質：鋼，鋁，不銹鋼 AISI 304 和 AISI 316
高剛性和高慣性矩結合了窄橫截面
平滑無噪運行
長使用壽命
極其可靠
Hegra Rail 系列伸縮式導軌包括五個產品類別：部分延伸導軌、全延伸導軌、過度延伸導軌、重負載導軌及 S 形截面導軌。
部分延伸伸縮式導軌
延伸長度約為總長度的 50% 的伸縮式導軌。這些包括一條固定的滑軌和一個可移動并有各種形狀和尺寸的滑塊。該系統的高剛性來源于固定部分和滑塊的聯結方式。
全延伸伸縮式導軌
延伸長度為總長度的 100% 的伸縮式導軌。這些由三個節段組成，各段有不同形狀和尺寸的橫截面。
過度延伸伸縮式導軌
延伸長度可達總長度的 200% 的伸縮式導軌。這些由四個節段（高達 200% 延伸長度的型號有 5 個節段）組成，各段有不同形狀和尺寸的橫截面。因為使用了具有高慣性矩的中間節段，即使在導軌被完全延伸時，該系統也具有高剛性和高負載能力。
重負載伸縮式導軌
延伸長度為總長度的 100% 的伸縮式導軌。這些由三個節段組成，中間節段具有雙 T 形結構。這些伸縮式導軌，有各種規格可選，被設計為專門用于處理重負載，同時可確保該系統自身的低偏轉度和高剛性。
具有 S 形截面的伸縮式導軌
延伸長度約為總長度的 100% 的伸縮式導軌。這些由 3 個節段組成，中間節段的橫截面是 S 形。該伸縮式導軌有各種規格可供選擇，結合了高剛性和窄橫截面。
主要特性
帶有鎖定和阻尼系統的安全解決方案
剛性型材使得偏轉低
鋁版本用于輕型結構
高負載能力，每對導軌最高2.000 Kg
過度伸縮最大 200%
防腐蝕
技術特性
最大速度：0.8 米/秒（取決于應用）
有多種防腐蝕材料及處理可供選擇
特殊解決方案，如鎖緊系統、卡扣系統和阻尼器，可應要求提供
應用
伸縮式抓握
抽屜取出
滑動臺
座位調整，抽屜滑出
