Walther-Werke插頭技術產品參數介紹

用于插頭或（入口）和插座（或連接器）的IEC 309-2配置為單額定值，以確保具有相同電壓和安培數的設備正確配合。實際上不可能耦合不同電壓和/或安培數額定值的插頭和插座。設備的大小由安培數額定值確定，并用顏色編碼以安全配對。額定電流不同的針形和套筒式插頭和連接器不兼容，因為尺寸會(huì )有所不同。

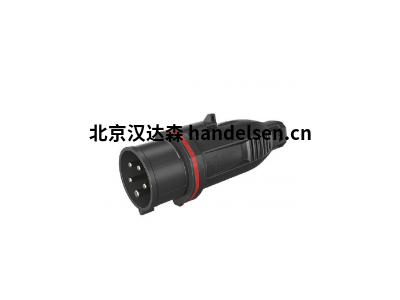

技術數據

IEC安培數16 A

極數5

電壓符合EN 60309-2 400 V（50 + 60 Hz）紅色

時鐘小時位置6小時

識別色紅色

導體截面積1-4mm²

電纜直徑8-17毫米

電纜剝皮長度（L，N）50毫米+/- 5毫米

電纜剝皮長度（PE）60毫米+/- 5毫米

電纜套管長度9毫米+/- 1毫米

防護等級（IP）IP54

連接系統無螺絲端子

接觸材料黃銅標準

電纜入口防扭結套

插頭直角

材料塑料

符合UL94 V2的絕緣材料的易燃性等級



體積：0.0528立方米

凈重：0.213公斤

長度：0.402 m

寬度：0.367 m

深度：0.358 m





常用型號：

Walther-Werke 269505

Walther-Werke FW210502CC

Walther-Werke FW210507CC

Walther-Werke FW210508CC

Walther-Werke FW211506PH

Walther-Werke FW211501PH

Walther-Werke FW211502PH

Walther-Werke FW211503PH

Walther-Werke FW211504PH

Walther-Werke FW211505PH

Walther-Werke E2TG01M420C0

Walther-Werke E2TG01M520C0

Walther-Werke 700103

Walther-Werke 700104

Walther-Werke 700105

Walther-Werke 700110

Walther-Werke 700116

Walther-Werke 700132

Walther-Werke 700203

Walther-Werke 700204

Walther-Werke 700210





Walther的銷釘和套筒裝置均按照IEC 309-1和309-2規范制造，并且可以與世界各地的符合IEC標準和顏色編碼系統的其他制造商互換。不符合這些標準的制造商具有自己的專有配置，并且插頭與其他銷釘和套管產品不兼容。選擇專有配置后，您將鎖定在一個源中。指定IEC 309-1和309-2設備可提供便利和靈活性，工業和商業用戶無需考慮即可接受。



WALTHER-WERKE擁有120多年的經驗，并且是低壓配電領域的專家。該集團在CEE型連接器，插座組合，工業連接器，電動汽車充電基礎設施，配電器和變電站的開發，生產和銷售方面擁有400多名員工。
