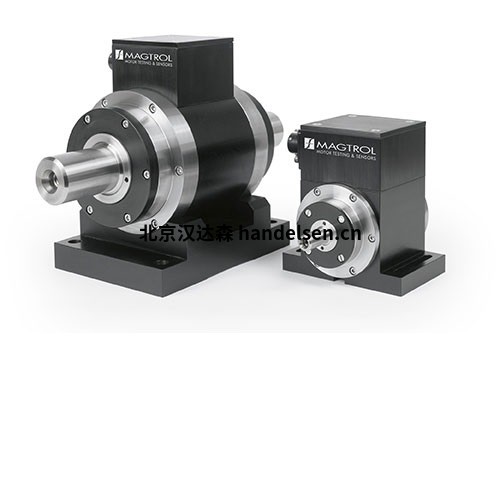

Magtrol傳感器特征

韓麗萍 QQ：2850590600   手機：13552890098 電話：010-64717020-175 傳真：010-84786709-666 郵件：sales8@handelsen.cn

產品描述

馬格特羅Magtrol提供三種類型的扭矩傳感器，用于動態扭矩和速度測量。這三種傳感器型號均采用我們獨特的非接觸式差動變壓器扭矩測量技術。該測量技術具有許多優勢，最顯著的是在操作過程中不會(huì )旋轉任何電子組件。每種型號都有一個集成的調節電子模塊，該模塊提供0到±10 VDC的扭矩輸出和集電極開路的速度輸出。Magtrol的扭矩傳感器非?？煽?，可提供高過載保護，出色的長期穩定性和高抗噪性。

特征

集成扭矩和速度調節

扭矩范圍：0.1 N·m至10,000 N·m（0.07 lb·ft至7375 lb·ft）

準確度：<0.1％

過載能力：200％

突破極限：高達400％

高速應用：高達50,000 rpm

非接觸式（無滑環）

旋轉中沒有電子元件

無電氣噪音

單直流電源：20至32 VDC

立即速度檢測

可調扭矩信號頻率限制

內置測試功能

不銹鋼軸

EMC易感性符合歐洲標準

符合metaS標準

工作原理

技術指標

型號ØAØBØCØD E F G H J K L M N P Q

301–303 60 42g6 2.12 0.1 --- 1.9 --- --- 13.2 7.8 5 114 60 5 9

304–308 60 42g6 6.7 4.3 M4 3.2 10 14 21.2 10.8 5 136 60 5 12

型號R SØT U V W X Y AA CC DD EE FF GG

301–303 14 12 6h6 15 10 M5 7.5 45 100 87 35（0-0.05）30 7.5 45

304–308 22 20 10h6 15 10 M5 7.5 45 100 87 35（0-0.05）30±0.02 7.5 45

測量系統基本上由一個與扭矩有關的可變耦合差動變壓器組成。扭矩計具有兩個同心的鋁制圓筒，兩個同心的鋁制圓筒與軸成一體并連接到測量部分的每一側，以及兩個同心的線圈，與線圈架一體

扭矩計：兩個鼓具有成排的相同尺寸的窗口，并隨兩個線圈之間的軸線旋轉。初級線圈通過20 kHz的交流電穿過。在沒有扭矩的情況下，窗口不會(huì )重疊，鼓會(huì )在初級線圈和次級線圈之間形成一個屏蔽，并且次級線圈中不會(huì )感應任何電壓。另一方面，扭矩在測量部分產生角度變形并逐漸覆蓋窗戶。在次級線圈中感應出與轉矩成比例的交流電壓。調節電路將該信號轉換為0到±5 V的DC電壓。使用可在5 kHz到1 Hz范圍內調節的二階低通巴特沃斯濾波器對測得的扭矩信號進行濾波。光學系統可以使用集成在測量系統中的齒來確定軸的轉速。信號調節器的輸出以與軸的旋轉速度成比例的頻率形式提供信號。電子電路可補償從零點開始的溫度漂移和靈敏度，誤差范圍為0.1％/ 10K。

應用領域：航天/汽車行業/施工/起重機及起重/家電類/海洋與近海/醫療和牙科/電動工具/泵馬達

Magtrol415-307-000-011

Magtrol983-107-000-013

Magtrol415-304-000-011

Magtrol HB-450M-2

Magtrol415-303-000-111

Magtrol MBB-01-1

Magtrol122-403-000-013

Magtrol415-304-000-051

Magtrol983-107-000-013

Magtrol TM307/011

Magtrol TM 311/011

Magtrol TM 301/011

Magtrol983-107-000-013

Magtrol415-308-000-011

Magtrol LMU 212/011

Magtrol HB-450M-2

Magtrol LB 218-011/001

Magtrol TM 306/011

Magtrol LB 218-111/111

Magtrol傳感器
