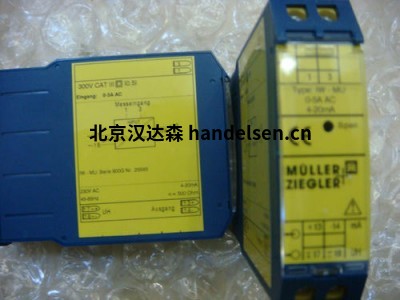

Muller + Ziegler測量傳感器DIw-MU

　　用于將正弦交流電直接轉換為外部直流電

　　電流或直流電壓信號。

　　特征

　　將要測量的交流電傳輸到電流互感器-用于電隔離和轉換-

　　通過通孔并從那里到下游整流電路。在那里產生的直流電壓被放大并轉換

　　變成外部直流或外部直流電壓。輸出被卸載并短路。僅針對“活零”，

　　需要輔助電壓。

　　額定頻率50 Hz，60 Hz或400 Hz

　　永久2次過載

　　高浪涌負載20次，1 s

　　輸出輸出變量單輸出

　　額定值0-20 mA /500Ω負載或

　　0-10 V /最大負載10 mA

　　選項? “零功率” 4-20 mA /500Ω負載

　　(需要輔助電壓)

　　額定值為5-100%時，傳輸行為精度為±0.5%

　　頻率影響<0.05%時10 Hz頻率變化

　　溫度范圍-15°C至+ 20°C至+ 30°C至+ 55°C

　　溫度影響<0.1%at 10 K

　　輔助電壓會(huì )影響

　　負載會(huì )影響嗎

　　沒有外部磁場影響(400 A / m)

　　殘留紋波<30 mVss

　　響應時間<400毫秒

　　最大開路電壓24V

　　過載時最大電流限制為兩倍

　　輸入，輸出和輔助電壓之間的測試電壓4 kV

　　輔助電壓230 V AC±20%，45-65 Hz，2.5 VA

　　(僅適用于“零功率”)選項? 110 V AC±20%，45-65 Hz，2.5 VA

　　? 24 V DC-15%至+ 25%，2 W

　　? 6-30 V AC +直流，2 VA

　　? 36-265 V AC + DC，2 VA

　　尺寸外殼A，(寬度22.5毫米)A1頁

　　通孔8.5 mm在50 A和60 A

　　在100 A和150 A上為15毫米

　　重量190克

　　將固定卡扣安裝在35 mm高帽導軌上。符合DIN EN 60715

　　電氣連接螺釘端子最大4平方毫米
