elbe萬向聯軸器 0.100系列

　　elbe萬向聯軸器 0.100系列

　　1.ELBE精密萬向軸0.600系列：

　　當確保高速(高達5000 rpm)的精確動力傳輸時，請使用符合DIN 808標準的精密滾針軸承接頭和軸。

　　硬化和研磨的彈性體軸頸位于密封的滾針軸承襯套中

　　由于采用高質量的特種滾子軸承潤滑脂進行 潤滑，所以接頭完全免維護，因此 用于機械工程領域

　　與滑動軸承支撐接頭相比，相當大的優勢是在給定的偏轉角度下具有極高的效率。

　　有關使用滾針軸承精密接頭和軸的更多信息，請參見技術附件第8章的“使用說明”。

　　還提供了表面細化過程的信息。

　　ELBE 0.600系列：型號：ELBE 0.616.100

　　Md Max：6到250 Nm

　　最大偏轉角度45°

　　加速到5.000轉

　　ELBE 0.600特點：

　　標準孔，DIN 6885型內孔，內六角孔

　　快速連接

　　長度補償可選

　　精密萬向接頭

　　滾針軸承

　　材料：鋼

　　



　　2. 球窩萬向軸 0.800系列 型號：ELBE 0.820.100

　　ELBE 0.800系列球窩關節和軸由滑動軸承支撐，只能在低速下使用

　　允許的最大速度取決于偏轉角度和負載，但不應超過500 rpm。

　　我們強烈建議在不確定情況下咨詢我們的技術咨詢服務

　　與萬向節不同，球窩關節不能承受軸向應力。

　　為確保無故障運行，接頭必須始終充分潤滑。 這也可以通過使用油脂或油填充的波紋管來完成

　　關于使用球窩關節和軸的進一步信息可以在技術附件第8章的“關于使用的信息”中找到。

　　提供有關表面再生過程的信息。

　　通用技術數據

　　ELBE0.800系列：

　　最大。 傾斜角度：35°

　　扭矩范圍：高達1370 Nm

　　材料：11SMnPb 30 k

　　材料編號1.0718

　　特殊材料：X 17 CrNi 16-2

　　材料編號1.4057(耐腐蝕和耐酸)

　　3. 十字萬向軸 0.700系列 型號：ELBE 0.716.100

　　根據DIN 808的萬向節和萬向軸由滑動軸承重新支撐，因此它們的使用僅限于低速驅動器。

　　各自允許的最大轉速取決于偏轉角度和負載，但不得超過1000 rpm。

　　我們強烈建議在不確定情況下咨詢我們的技術咨詢服務

　　為確保無故障運行，北京漢達森吳亞男接頭必須始終充分潤滑。 這也可以通過波紋管和油脂填充來完成。

　　關于使用萬向節和萬向軸的更多信息，請參見技術附件第8章的“使用信息”。

　　提供表面細化過程的信息。

　　一般技術說明

　　生產系列0.700：

　　最大。 偏轉角度：45°

　　扭矩范圍：高達450 Nm

　　材料：11SMnPb 30 k

　　材料編號1.0718

　　特殊材料：X 17 CrNi 16-2

　　材料編號1.4057(耐腐蝕和耐酸)

　　有關更多詳細信息，請參閱

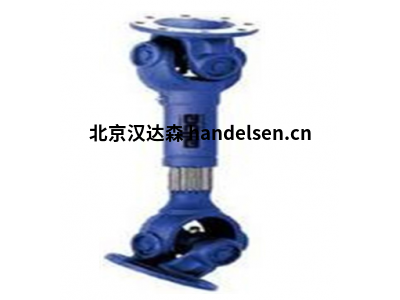

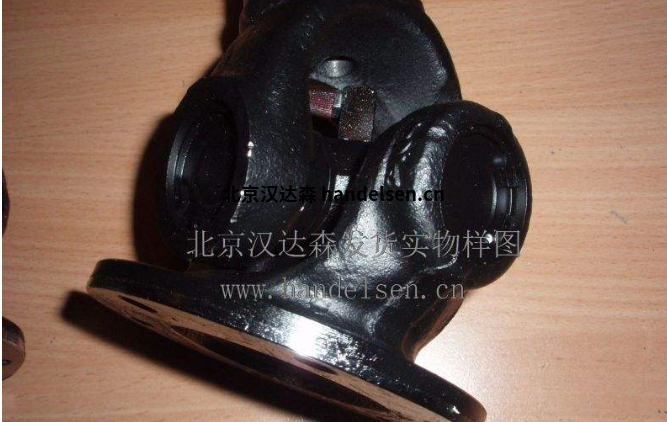

　　4.萬向聯軸器 0.100系列 型號：Elbe 0.110.050

　　扭矩范圍：250 bis 35.000 Nm

　　最大偏轉角度可達35°

　　DIN，交叉互鎖，SAE法蘭，輪轂或 - 特殊連接

　　無長度補償萬向節北京漢達森吳亞男

　　具有長度補償的聯合中間軸

　　滾子/或滾針軸承

　　5. 萬向聯軸器 0.200系列 型號ELBE 0.204.100

　　Md Max：100至1.300 Nm

　　最大偏轉角度可達45°

　　特點：

　　帶長度補償

　　沒有鍵槽，

　　鍵槽兩側的長度可調整

　　滾針軸承

　　6. 萬向軸聯軸器 0.300系列 型號ELBE 0.313.115

　　最大Md：4.000至15.000 Nm

　　最大偏轉角度可達42°

　　特點：

　　DIN，交叉互鎖，北京漢達森吳亞男SAE法蘭，輪轂或 - 特殊連接

　　雙/單接頭，長度延長

　　雙長度延長的關節

　　滾子軸承

　　7. 萬向軸聯軸器 0.400系列 型號ELBE 0.403.300

　　通用技術數據：

　　最大傾斜角度：高達55°

　　扭矩范圍：高達6100 Nm

　　HUB連接

　　叉軸連接北京漢達森吳亞男

　　8. 萬向軸聯軸器0.500系列 型號ELBE 0.509.021

　　通用技術數據：

　　最大傾斜角度：最大50°

　　扭矩范圍：高達16900牛米

　　叉軸設計

　　9. ELBE 0.900 系列的制造過程及其所有優點與0.100系列的描述完全相同。

　　這種翼型的主要優點是由軸承座的鑰匙和法蘭的鍵槽所產生的正向連接。因此，與摩擦連接相比，扭矩傳遞更加明確

　　用于將萬向節安裝到萬向節的四個螺釘可以快速裝配和拆卸。北京漢達森吳亞男

　　ELBE 0.900 系列： 型號ELBE 0.950.110

　　Md Max：2.500至13.200 Nm

　　最大偏轉角度可達30°

　　特點：

　　永式，更大的擴展

　　翼式，管式

　　翼型，短型

　　永式，聯合

　　滾子軸承

　　最大排量 397 cm /rev

　　最大 速度， 北京漢達森吳亞男970 RPM

　　最大扭矩， cont.: 61daNm int.: 69 daNm

　　最大輸出， 16 kW

　　最大 壓力下降， cont.:175bar int.: 200 bar

　　最大 油流量， 75 lpm

　　最小 速度， 10 RPM

　　允許的軸負載，北京漢達森吳亞男 P =500 daN

　　壓力液 礦物基HLP(DIN 51524)或HM(ISO 6743/4)

　　溫度范圍， -40÷140 C

　　最佳粘度范圍， 20÷75 mm /s

　　過濾 ISO代碼20/16(最小推薦流體過濾25微米)

　　應用：

　　輸送機

　　機器人和機械手的進給機構

　　金屬加工機器

　　紡織機械

　　農業機械

　　食品工業

　　采礦機械等 　　選項：

　　型號 - 滑閥，滾動齒輪轉子

　　減摩圓錐軸承

　　法蘭安裝

　　軸 - 直，花鍵和錐形

　　公制和BSPP端口

　　其他特色

　　M+S型號示例：

　　M+S HYDRAULIC MVW-800-KP

　　M+S HYDRAULIC RKQ160SA

　　M+S MM32

　　M+S MVW-630-SHP/2

　　M+S MMS32

　　M+S MS Q 160 SHP/4

　　M+S MVW-800KP

　　M+S HYDRAULIC Q 40 C4UP-02E 11/12

　　M+S ELB 288-C-43-C with Sealing(3PCS)

　　M+S HYDRAULIC MR 160 CD

　　M+S HYDRAULIC ERRM 160C

　　M+S MVMC 400

　　M+S HYDRAULIC MV 400 SHP (SPLINED)

　　M+S MMS32CPC

　　M+S MVW800K/4

　　M+S HYDRAULIC MSQ160SHP-51635A

　　M+S seal kit for MLHPQ40CN4UP-04D

　　M+S MR 200 SHD/ 10/13

　　M+S HYDRAULIC MSQ-315-SHP

　　M+S MSQ-315-SHP/4

　　M+S HYDRAULIC MVW-630-KP

　　M+S KV-9-SILT

　　M+S MM20C 02/10

　　M+S MKUS320/5T-150VPC

　　M+S MR 160 C/4;

　　M+S HYDRAULIC MSQ-315-SHP

　　M+S MVW-800-KP

　　M+S Seals

　　M+S HYDRAULIC MSQ-315-SHP

　　M+S HYDRAULIC PWD00A-400-1

　　M+S MMS 32 CPC 10/10

　　M+S MVW630 SHP/2

　　M+S MR100CD

　　M+S MVW630 SHP/205/11

　　M+S HYDRAULIC EPMS 200SH

　　M+S MVW 800K-01P/4

　　M+S HYDRAULIC MVM 800SH-16-5P

　　M+S MR80CD/4

　　M+S Shaft seal head for POS.1

　　M+S HYDRAULIC MR315G

　　M+S LB/288C-43CP/309/13

　　M+S MLHP Q40CN4UP-04D

　　M+S MR 200 C/4 08/13

　　M+S MM s 32 pc 10/10

　　M+S MSQ-160-SHP

　　M+S MMS 32 CPC 10/10

　　M+S HYDRAULIC PCD00A-400-XX

　　M+S EPRM 80CB

　　M+S MT400C

　　M+S HYDRAULIC MSQ-315-SHP

　　M+S MR 160 CD M+S

　　M+S HYDRAULIC VK500325

　　M+S Artikelnr.EPMS 200 SH

　　M+S MR80CD

　　M+S MVM8005H-16-5P

　　M+S MSQ-160-SHP

　　M+S MVW-630-SHP

　　M+S see the picture

　　M+S HYDRAULIC MVW-630-SHP

　　M+S MT 315 CU 05/13

　　M+S HYDRAULIC MR315G

　　M+S MS315C

　　M+S MR100CD/4

　　m+s B/MR250C/3 05/13

　　M+S HYDRAULIC B/MR250C/3

　　M+S MVS 630 P

　　M+S HYDRAULIC MT500SH

　　M+S HYDRAULIC B/MR250C/3

　　M+S MR100 CD/4

　　M+S MSQ 315 SHP

　　M+S Hydraulik EPRM 160C

　　M+S BG2166

　　M+S MV-400-SHP/2

　　M+S PK 50

　　M+S PK 80

　　M+S PK 100

　　M+S PK 125

　　M+S PK 160

　　M+S PK 200

　　M+S PK 250

　　M+S PK 315

　　M+S PK 400

　　M+S MR 50

　　M+S MR 80

　　M+S MR 100

　　M+S MR 125?

　　M+S MR 160?

　　M+S MR 200?

　　M+S MR 250?

　　M+S MR 315?

　　M+S MR 400?

　　M+S RL 50

　　M+S RL 80

　　M+S RL 100

　　M+S RL 125

　　M+S RL 160

　　M+S RL 200

　　M+S RL 250

　　M+S RL 315

　　M+S RL 400

　　M+S MP 25

　　M+S MP 32

　　M+S MP 40

　　M+S MP 50

　　M+S MP 80

　　M+S MP 100

　　M+S MP 125

　　M+S MP 160

　　M+S MP 200

　　M+S MP 250

　　M+S MP 315

　　M+S MP 400

　　M+S MP 500

　　M+S MP 630

　　M+S PL 50

　　M+S PL 80

　　M+S PL 100

　　M+S PL 125

　　M+S PL 160

　　M+S PL 200

　　M+S PL 250

　　M+S PL 315

　　M+S PL 400

　　M+S HW 125

　　M+S HW 160

　　M+S HW 200

　　M+S HW 235

　　M+S HW 250

　　M+S HW 300

　　M+S HW 315

　　M+S HW 350

　　M+S HW 370

　　M+S HW 400

　　M+S HW 470

　　M+S HW 500

　　M+S HW 535

　　M+S HW 550

　　M+S MRB 50 C / C.

　　M+S MRB 80 C / C.

　　M+S MRB 100 C / C.

　　M+S MRB 125 C / C.

　　M+S MRB 160 C / C.

　　M+S MRB 200 C / C.

　　M+S MRB 250 C / C.

　　M+S MRB 315 C / C.

　　M+S MRB 400 C / C.

　　M+S MH 200

　　M+S MH 250

　　M+S MH 315

　　M+S MH 400

　　M+S MH 500

　　M+S ?MRNA 50

　　M+S ?MRNA 80

　　M+S ?MRNA 100

　　M+S ?MRNA 125

　　M+S ?MRNA 160

　　M+S ?MRNA 200

　　M+S ?MRNA 250

　　M+S ?MRNA 315

　　M+S ?MRNA 400

　　M+S RW 50

　　M+S RW 80

　　M+S RW 100

　　M+S RW 125

　　M+S RW 160

　　M+S RW 200

　　M+S RW 250

　　M+S RW 315

　　M+S RW 400

　　M+S SR 50

　　M+S SR 80

　　M+S SR 100?

　　M+S SR 125?

　　M+S SR 160?

　　M+S SR 200?

　　M+S SR 250?

　　M+S SR 315?

　　M+S SR 400?

　　M+S RK 50

　　M+S RK 80

　　M+S RK 100

　　M+S RK 125

　　M+S RK 160

　　M+S RK 200

　　M+S RK 315

　　M+S RK 400

　　M+S ?SP 50

　　M+S ?SP 80

　　M+S ?SP 100

　　M+S ?SP 125

　　M+S ?SP 160

　　M+S ?SP 200

　　M+S ?SP 250

　　M+S ?SP 315

　　M+S ?SP 400

　　M+S HW 125

　　M+S HW 160

　　M+S HW 200

　　M+S HW 235

　　M+S HW 250

　　M+S HW 300

　　M+S HW 315

　　M+S HW 350

　　M+S HW 370

　　M+S HW 400

　　M+S HW 470

　　M+S HW 500

　　M+S HW 535

　　M+S HW 550

　　M+S MLHRL 50

　　M+S MLHRL 80

　　M+S MLHRL 100

　　M+S MLHRL 125

　　M+S MLHRL 160

　　M+S MLHRL 200

　　M+S MLHRL 250

　　M+S MLHRL 315

　　M+S MLHRL 400

　　M+S MLHH 200

　　M+S MLHH 250

　　M+S MLHH 315

　　M+S MLHH 400

　　M+S MLHH 500

　　M+S MLHPL 50

　　M+S MLHPL 80

　　M+S MLHPL 100

　　M+S MLHPL 125

　　M+S MLHPL 160

　　M+S MLHPL 200

　　M+S MLHPL 250

　　M+S MLHPL 315

　　M+S MLHPL 400

　　M+S MLHRW 50

　　M+S MLHRW 80

　　M+S MLHRW 100

　　M+S MLHRW 125

　　M+S MLHRW 160

　　M+S MLHRW 200

　　M+S MLHRW 250

　　M+S MLHRW 315

　　M+S MLHRW 400

　　M+S MLHR 50

　　M+S MLHR 80

　　M+S MLHR 100

　　M+S MLHR 125

　　M+S MLHR 160

　　M+S MLHR 200

　　M+S MLHR 250

　　M+S MLHR 315

　　M+S MLHR 400

　　M+S MLHR 50

　　M+S MLHR 80

　　M+S MLHR 100

　　M+S MLHR 125

　　M+S MLHR 160

　　M+S MLHR 200

　　M+S MLHR 250

　　M+S MLHR 315

　　M+S MLHR 400

　　M+S HR 50

　　M+S HR 80

　　M+S HR 100

　　M+S HR 125

　　M+S HR 160

　　M+S HR 200

　　M+S HR 250

　　M+S HR 315

　　M+S HR 400

　　M+S MLHP 25

　　M+S MLHP 32

　　M+S MLHP 40

　　M+S MLHP 50

　　M+S MLHP 80

　　M+S MLHP 100

　　M+S MLHP 125

　　M+S MLHP 160

　　M+S MLHP 200

　　M+S MLHP 250

　　M+S MLHP 315

　　M+S MLHP 400

　　M+S MLHP 500

　　M+S MLHP 630

　　M+S HP25

　　M+S HP32

　　M+S HP40

　　M+S HP50

　　M+S HP80

　　M+S HP100

　　M+S HP125

　　M+S HP160

　　M+S HP200

　　M+S HP250

　　M+S HP315

　　M+S HP400

　　M+S MLHM 8

　　M+S MLHM 12.5

　　M+S MLHM 20

　　M+S MLHM 32

　　M+S MLHM 40

　　M+S MLHM 50

　　有問題 請致電北京漢達森吳亞男
