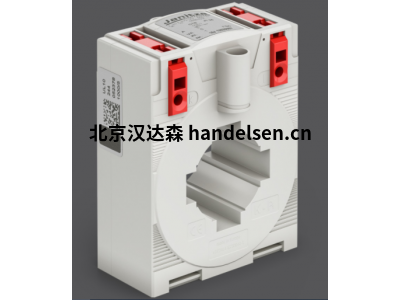

Janitza 塑殼電流互感器等級1



多功能性和更高的安全性

如果要記錄和進一步處理大電流，則使用塑殼電流互感器。將要測量的線（導線或電線）穿過窗口，形成用于插入式電流互感器的主回路。塑殼電流互感器主要用于安裝在導電軌上。通過額外的灌封，可以實現液滴密封性，以及在機械負載下具有更高的抗沖擊和振動性（IEC 68）。這是電流互感器最常見且最具成本效益的形式。但是，在安裝過程中必須斷開一次導體。因此，這種形式的變壓器最常用于新系統安裝中。

常規屬性，類型為ASK

堅固的塑料外殼

聚碳酸酯黑

不易燃的

自熄

變壓器外殼超聲焊接

鍍鎳次級端子，帶正/負M 5 x 8 mm螺釘，最大緊固扭矩。2牛頓米

集成式二級密封蓋

連接橫截面：最大4 mm 2，帶電線端套，6 mm 2實心



常規屬性，CTB類型

UL認證

全球首款采用無螺釘連接技術的電流互感器–彈簧接線端子

創(chuàng )新，省時的連接選項（正面或頂部），用于實心和撓性導體（最大4 mm2 –無需電線端套）

耐沖擊和振動，機械夾持力高

免維護，氣密連接

高電流電阻

Therm。額定連續電流Icth：1.2 x IN

低壓電流互感器，最大 工作電壓高達1.2 kV; 可以在690 V網絡(luò )中使用

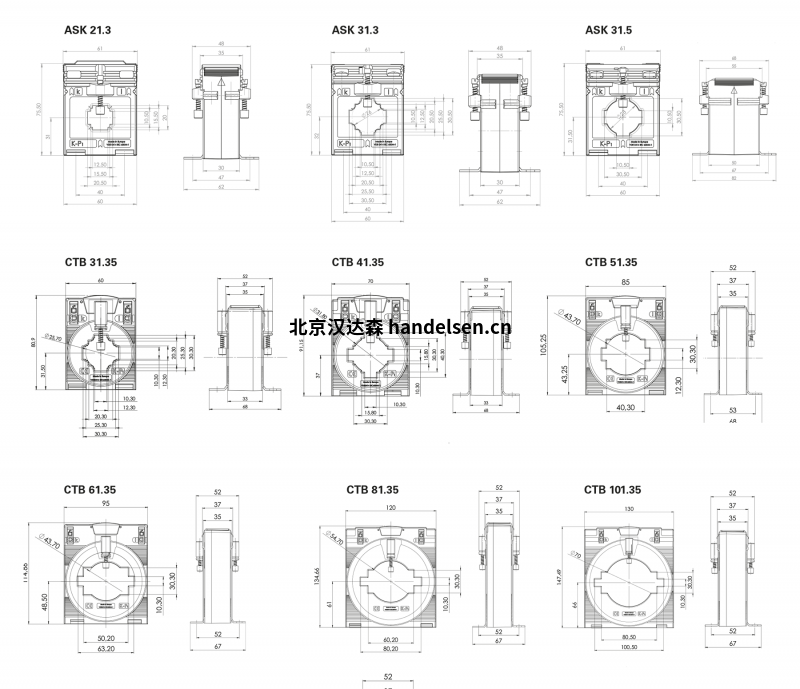

尺寸表



型號：

Janitza  ASK21.3

Janitza  ASK31.3

Janitza  ASK31.5

Janitza  ASK31.35

Janitza  CTB41.35

Janitza  CTB51.35

Janitza  CTB61.35

Janitza  CTB81.35

Janitza  CTB101.35
